量产烧录方案

方案一(USB升级方案)

步骤1：制作update.img升级固件

步骤2：使用FactoryTool进行批量烧录

方案二(SD升级方案)

步骤1：制作update.img升级固件

步骤2：使用SD_Firmware_Tool工具制作固件升级的SD卡

步骤3：插入升级SD卡，重新上电，进行固件烧录

方案三(烧录器升级方案)

步骤1：制作update.img升级固件

步骤2：使用SpiImageTool工具制作烧录器的烧录文件

步骤3：存储芯片接入烧录器，进行固件烧录

工具使用

FactoryTool批量烧录工具

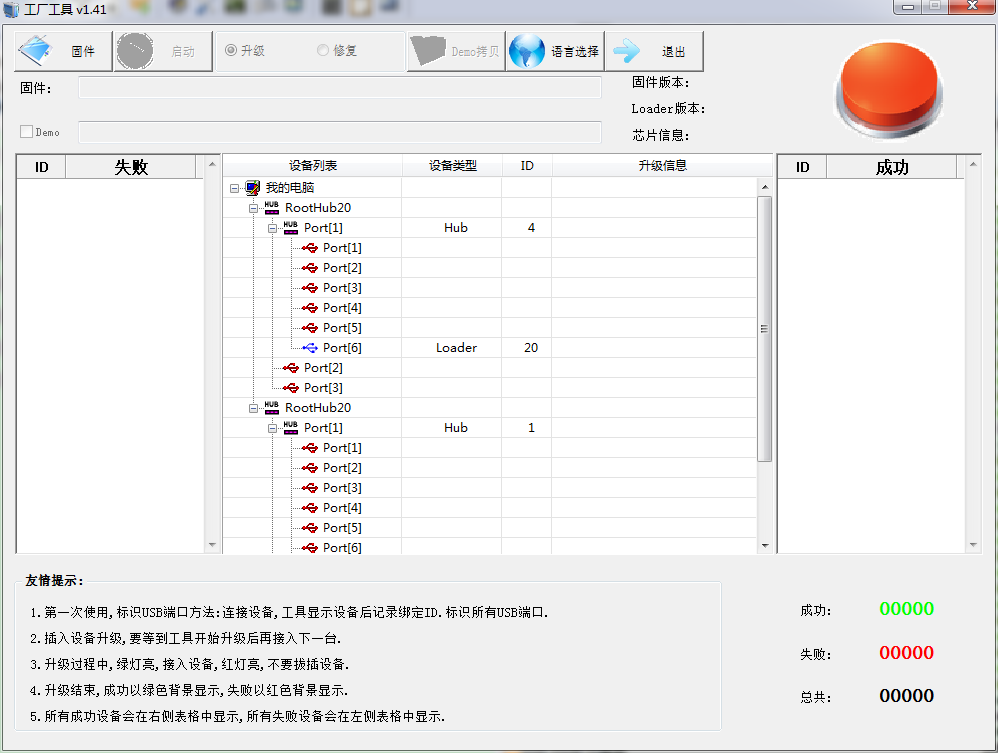

使用步骤:

点击”固件”，选择升级固件

如果有烧录Demo镜像，则勾选”Demo”选择Demo镜像(可选)，Demo镜像制作见OemTool工具使用

点击”启动”，开始自动检测升级设备

连接升级设备，工具检测到后，自动开始升级

OemTool(制作Demo镜像工具)

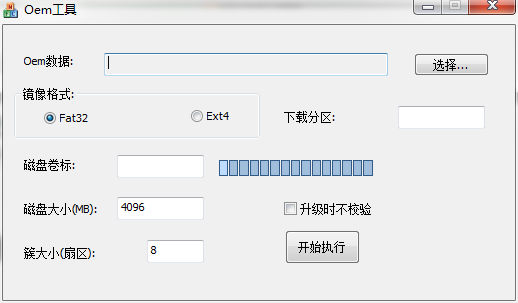

制作Demo镜像步骤:

1. 点击”选择…”，选择制作镜像的Demo目录

2. 勾选”Fat32”，目前只支持Fat32格式镜像

3. 设置”磁盘大小”，只要大于user分区的容量，按100M对齐即可

4. 点击”开始执行”，成功后会在工具目录下生成一个OemImage.img镜像文件

SD_Firmware_Tool(SD升级卡制作工具)

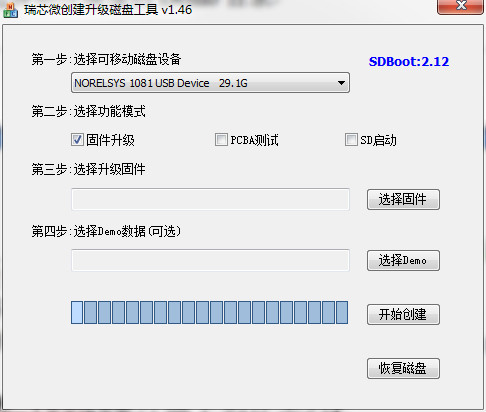

SD升级卡制作步骤:

1. 从下拉列表中，选中要制作的SD卡或U盘

2. 勾选”固件升级”

3. 点击”选择固件”，选择update.img升级固件

4. 点击”开始创建”

SpiImageTool(烧录器镜像制作工具)

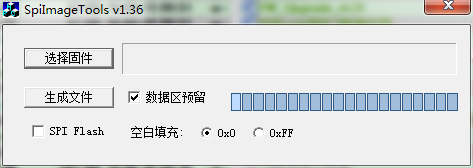

烧录器镜像制作步骤:

1. 点击”选择固件”，选取update.img升级固件

2. 存储使用Emmc时，勾选”数据区预留”

3. 存储使用Emmc时，空白填充选择0，存储使用nandflash时，空白填充选择0xFF

4. 点击”生成文件”，成功时会在工具目录下生成boot0.bin和data.bin。emmc情况只使用data.bin，nandflash情况需要使用boot0.bin和data.bin

制作升级固件

步骤

1. 在Android源代码目录下，运行mkimage.sh脚本带上ota参数，生成system.img、boot.img和recovery.img等，将其拷贝到rockdev的image目录下。

2. 在AndroidTool的rockdev目录下，执行mkupdate.bat批处理，生成update.img升级固件.ubuntu下执行mkupdate.sh脚本生成。下图为mkupdate.bat内容:

重点关注-RK31这个参数，它需要跟设备匹配。如果不清楚这个值，可以通过下面方法获得：

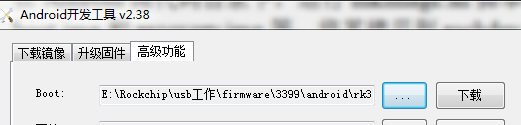

• 打开androidtool工具，进入高级功能，选择这个方案的loader文件，点击”下载”

• 点击下方的”读取Chip信息”，右方会打印出以下信息，Image Chip Flag就是那个参数

烧录器设置

EMMC烧录数据：

EMMC分为3个部分，USER区，BOOT1区和BOOT2，只需要烧录USER分区即可，烧录的文件为SpiImageTool 生成的data.bin。

EMMC EXT_CSD需要配置的信息：

EXT_CSD[167] = 0x1f （如果芯片支持，需要配置）

EXT_CSD[162] = 0x0 (默认值)

EXT_CSD[177] = 0x0 (默认值)

EXT_CSD[178] = 0x0 (默认值)

EXT_CSD[179] = 0x0 (默认值)

常见升级问题

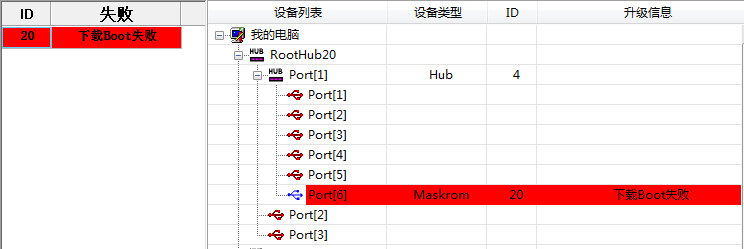

下载Boot失败一

日志提示:

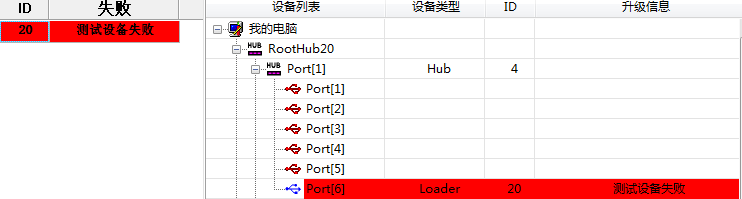

可能的原因：

1. USB信号不好(检查usb线路上的电容和电阻参数是否正常，usb供电是否正常)

2. 主控虚焊或者电源供电问题

下载Boot失败二

可能的原因：

DDR颗粒或者走线问题

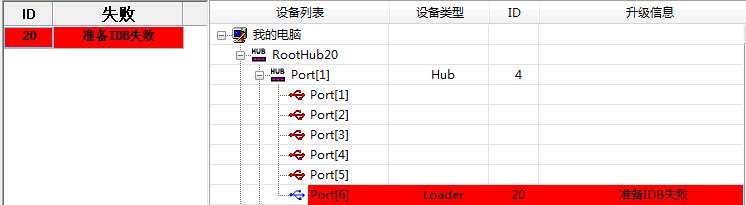

准备IDB失败

可能的原因：

Flash虚焊或者不支持的颗粒

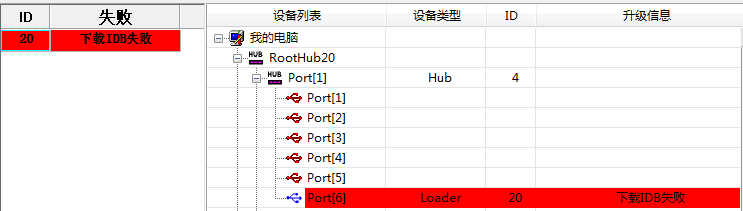

下载IDB失败

可能的原因：

1. USB通讯问题(断电重试，需要使用有源usb hub)

2. DDR稳定性问题(使用DDR测试工具进行稳定性测试)

下载固件失败

可能的原因：

1. USB通讯问题(断电重试，需要使用有源usb hub)

2. Flash问题(使用AndroidTool擦除flash重试)
