ProductionTool用户手册
文件标识：RK-SM-YF-001
发布版本：V1.0.3
日期：2021-05-19
文件密级：□绝密 □秘密 □内部资料 ■公开
免责声明
本文档按“现状”提供，瑞芯微电子股份有限公司（“本公司”，下同）不对本文档的任何陈述、信息和内容的准确性、可靠性、完整性、适销性、特定目的性和非侵权性提供任何明示或暗示的声明或保证。本文档仅作为使用指导的参考。
由于产品版本升级或其他原因，本文档将可能在未经任何通知的情况下，不定期进行更新或修改。
商标声明
“Rockchip”、“瑞芯微”、“瑞芯”均为本公司的注册商标，归本公司所有。
本文档可能提及的其他所有注册商标或商标，由其各自拥有者所有。
版权所有 © 2021 瑞芯微电子股份有限公司
超越合理使用范畴，非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
瑞芯微电子股份有限公司
Rockchip Electronics Co., Ltd.
地址： 福建省福州市铜盘路软件园A区18号
客户服务电话： +86-4007-700-590
客户服务传真： +86-591-83951833
客户服务邮箱： fae@rock-chips.com
前言
概述
本文档主要介绍Rockchip ProductionTool工具使用和常见问题处理。
产品版本
| 芯片名称 | 内核版本 |
|---|---|
| RK2206 | |
| RK2106 | |
| RV1108 |
读者对象
本文档（本指南）主要适用于以下工程师：
技术支持工程师
软件开发工程师
修订记录
| 日期 | 版本 | 作者 | 修改说明 |
|---|---|---|---|
| V1.0.0 | 刘翊 | 2018-12-25 | 初始版本 |
| V1.0.1 | 陈委问 | 2019-06-27 | 修改文件名以及客户服务邮箱 |
| V1.0.2 | 刘翊 | 2019-11-29 | 修改文档排版 |
| V1.0.3 | 黄莹 | 2021-05-19 | 修改格式 |
目录
[TOC]
概述
ProductionTool是应用在小系统解决方案上的厂线烧录工具,在usb带宽允许的情况下可以支持24台设备同时升级。
目录结构
-
Language目录:语言文件
-
Config.ini 工具配置文件
-
ProductionTool.exe 烧录程序

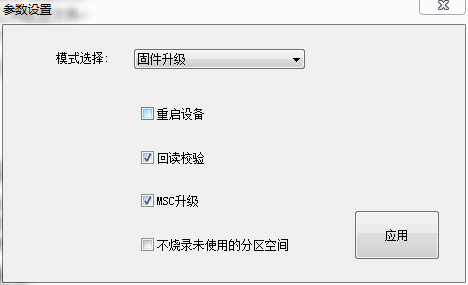

常用设置
-
模式选择:目前只支持”固件升级”,后续会支持”擦除Flash”功能
-
“重启设备”,勾选上,在固件升级完成后会重启设备
-
“回读校验”,勾选上,在固件烧写完后,会从设备端回读所有数据同原始固件进行比较
-
“Msc升级”,勾选上,工具支持扫描msc设备,当发现后,会去切换设备进入升级模式,开始正常升级
-
“不烧录未使用的分区空间”,勾选上,工具烧录固件时,只写入固件中各分区的有效数据,未使用的填充数据不进行烧写.
固件升级

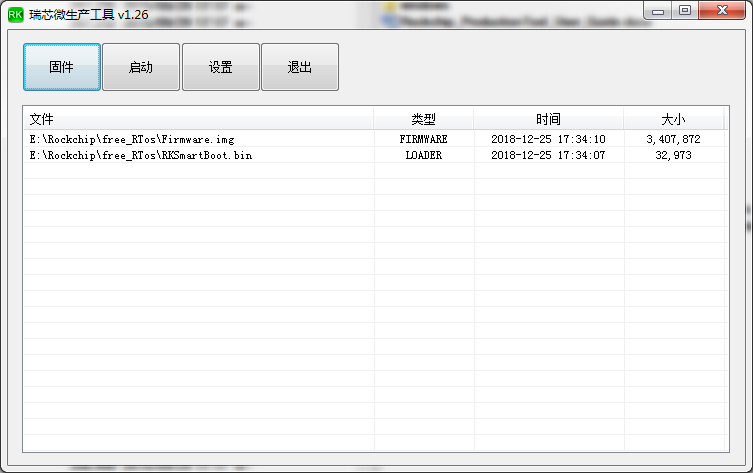

点击”固件”,选择固件和Loader

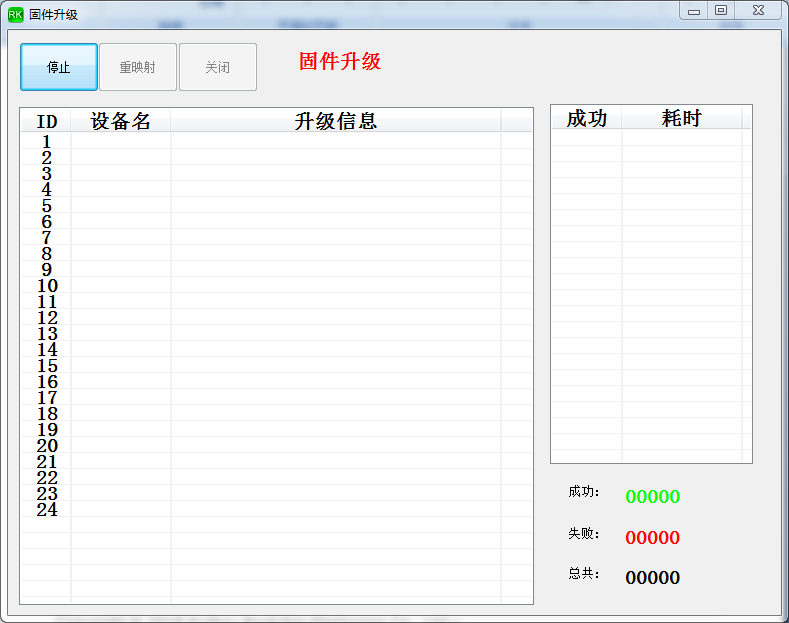

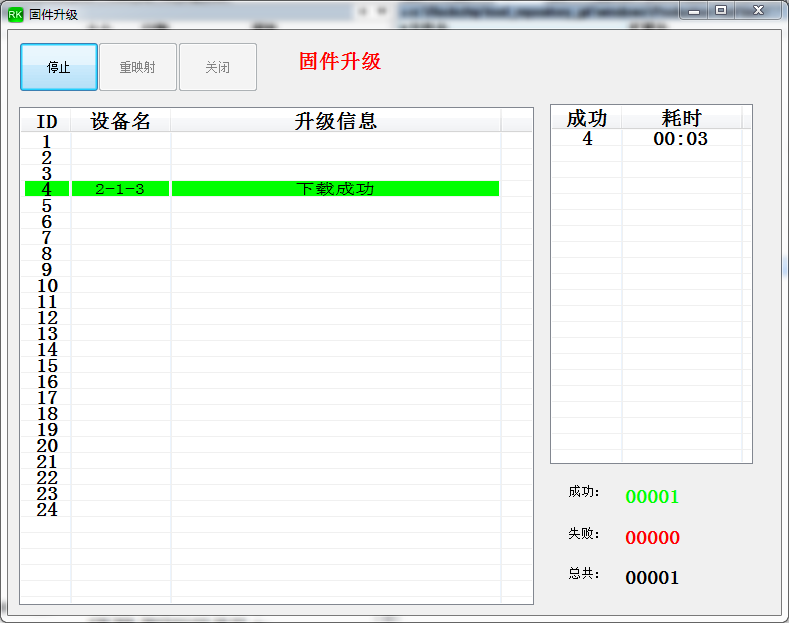

点击”启动”,开始等待升级设备接入
升级前准备:
升级设备在第一次接入PC后,工具会记录下它的接入usb端口信息并分配它一个”ID”,以后接入这个usb端口的设备都使用这个ID.
点击”停止”后,用一台升级设备依次接入所有使用的usb端口,每接入一个usb端口,记录下工具给它分配的ID,然后用标签纸写上ID,贴在usb线上,以后工具都是用ID来表示设备.
常见升级问题
下载Boot失败
下载Boot操作分两步,一是下载ddr初始化代码到sram中运行,二是下载升级代码到ddr中运行,所以这个步骤失败:1查主控;2查ddr

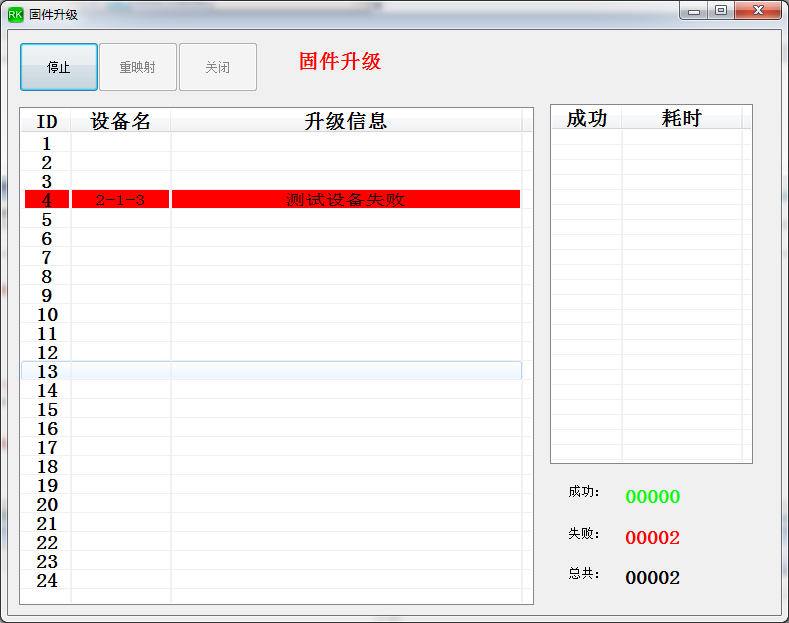

测试设备失败
测试设备操作在下载Boot之后,如果测试设备失败,多数是DDR有问题,导致下载到ddr中的升级通讯代码运行不正常.

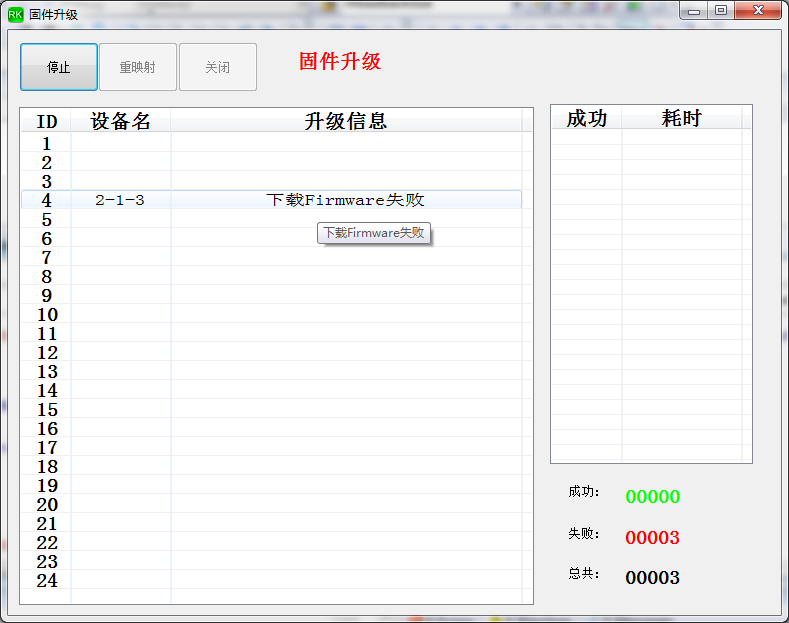

下载Firmware失败
“下载Firmware失败”主要是两种原因:
- usb通讯不稳定,更换usb端口或者usb连接线,检查设备端usb硬件
- 设备端写操作出错,连接串口,提供串口日志,排除flash硬件

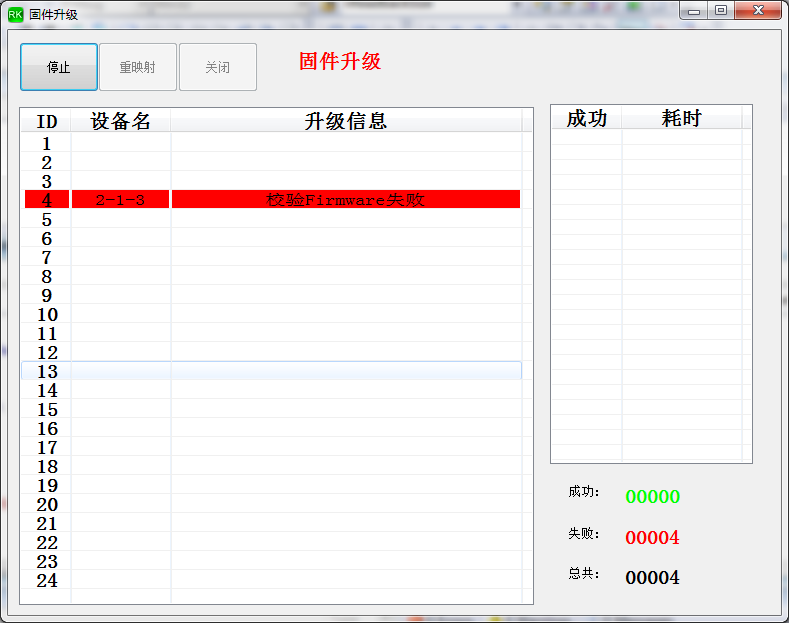

校验Firmware失败
“校验Firmware失败”,校验过程主要是回读数据进行比较,失败的原因:
- usb通讯不稳定,更换usb端口或者usb连接线,检查设备端usb硬件
- 设备端读操作出错,连接串口,提供串口日志,排除flash硬件

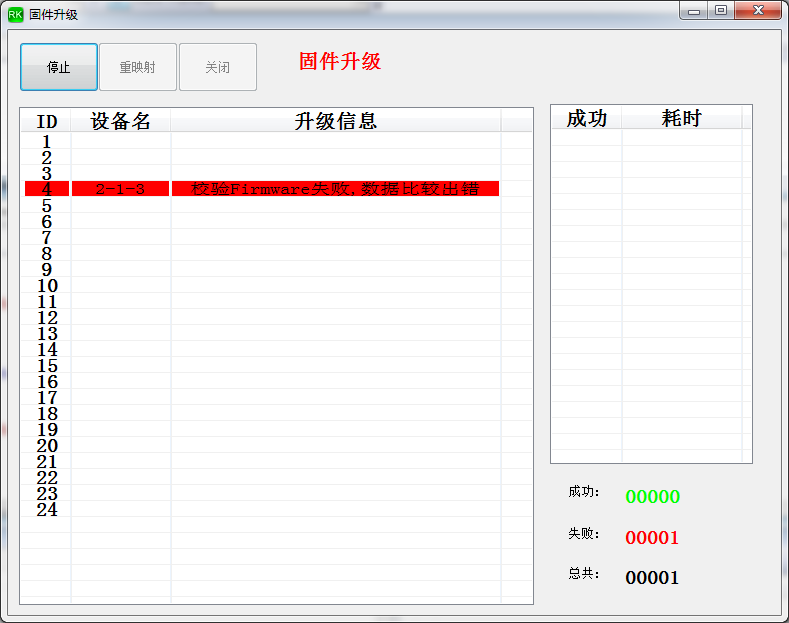

校验Firmware失败,数据比较出错
当出现数据比较出错,会在工具的log目录下导出当时比较的两份数据,文件名中有file的是原数据,文件名中有flash的是设备回读的数据.对比两个文件:
- 如果不同数据,是非常有规律的个别bit出错,检查ddr
- 如果数据出现大块不同,检查flash
权限问题
当出现”下载Boot”失败情况,请先确认rockusb驱动是不是使用v4.6之前版本,如果是,需要右击程序以管理员权限打开工具.
