前言

概述

产品版本

芯片名称	RT Thread 版本
全部采用 RT Thread 的芯片

读者对象

本文档（本指南）主要适用于以下工程师： 技术支持工程师 软件开发工程师

修订记录

版本	作者	日期	修改说明
V1.0.0	林涛	2019-07-11	初始发布
V1.0.1	林涛	2019-09-03	更新文件路
V1.0.2	林涛	2020-02-21	更新磁盘挂载
V1.1.0	林涛	2020-03-13	更新格式化操作
V1.2.0	林涛	2020-06-28	新增板级配置

---

[TOC]

RT-Thread Rockchip SDIO 功能特点

SDIO （Secure Digital Input and Output）

• 兼容 SDIO/SD card/eMMC
• 仅支持 Highspeed 模式, 1/4/8 线宽
• 支持 DMA 传输模式

软件

代码路径

SDIO 框架：

components/drivers/include/drivers/mmcsd_*.h
components/drivers/sdio/block_dev.c SD卡、eMMC与RTT block层对接的代码
components/drivers/sdio/mmcsd_core.c SD卡、SDIO、eMMC协议栈公共部分
components/drivers/sdio/sdio.c SDIO协议栈
components/drivers/sdio/sd.c SD卡协议栈
components/drivers/sdio/mmc.c eMMC协议栈

SDIO 驱动适配层：

bsp/rockchip/common/drivers/drv_sdio.c
bsp/rockchip/common/drivers/drv_sdio.h

配置

打开 SDIO 配置，如果是 SD 卡和 eMMC，会生成/dev/sdioX 设备；如果是 SDIO 设备，需要 SDIO 的 function driver(例如 wifi 驱动)里面调用 sdio_register_driver 后才会出现对应的 wifi 驱动节点

RT-Thread bsp drivers  --->
    RT-Thread rockchip common drivers  --->
        [*] Enable SDIO

RT-Thread components  --->
    Device Drivers  --->
        [*] Using SD/MMC device drivers
        (512) The stack size for sdio irq thread
        (15)  The priority level value of sdio irq thread
        (1024) The stack size for mmcsd thread
        (22)  The priority level value of mmcsd thread
        (16)  mmcsd max partition
        [ ]   Enable SDIO debug log output

如果需要修改线宽或者通信频率，请在板级文件中调整。freq_max为最大运行频率, 不得配置高于50MHz；flags为支持的模式，如果需要支持8线，则改为MMCSD_BUSWIDTH_8, 如果仅需支持1线，则直接去掉MMCSD_BUSWIDTH_4 属性即可。

RT_WEAK struct rk_mmc_platform_data rk_mmc_table[] =
{

#ifdef RT_USING_SDIO0

    {
        .flags = MMCSD_BUSWIDTH_4 | MMCSD_MUTBLKWRITE | MMCSD_SUP_SDIO_IRQ | MMCSD_SUP_HIGHSPEED,
        .irq = SDIO_IRQn,
        .base = SDIO_BASE,
        .clk_id = CLK_SDIO_PLL,
        .freq_min = 100000,
        .freq_max = 50000000,
        .control_id = 0,
    },

#endif

执行命令可以看到已经生成的串口设备：

msh >list_device
device         type         ref count
------ -------------------- ----------
sd0           Block Device     0
sd1           Block Device     0

调试

• 将 RT_SDIO_DEBUG 配置选上后，则会输出更多 SDIO/SD/EMMC 协议栈的执行流程信息。
• 将 bsp/rockchip-common/drivers/drv_sdio.c 中的 RK_MMC_DBG 配置后，则会输出更多控制器驱动执行信息。
• 请务必在板级配置中设置好 IOMUX，IO 电源设置，卡电源设置，对应 gpio bank 的 io domain，以及确保控制器的输出时钟为偶数分频所得。
• 如果wifi驱动有多个线程同时对function进行读写，请使用mmcsd_host_lock和mmcsd_host_unlock接口进行互斥保护。

EMMC或者SD Card挂载

(1) 需要开启的DFS的支持与elmfatfs文件系统格式的支持

(2) 在shell中输入list_device，即可看到 SD Card 或者EMMC注册成了块设备了

(3)需要在各自板级目录中的mnt.c文件配置挂载格式与路径, 以RK2108b为例， 将sd0块设备，以elm文件系统格式，挂载在“/sdcard目录”。

bsp/rockchip/rk2108/board/rk2108b_evb/mnt.c
const struct dfs_mount_tbl mount_table[] = {
	{PARTITION_ROOT, "/", "elm", 0, 0},
+	{"sd0", "/sdcard", "elm", 0, 0},
};

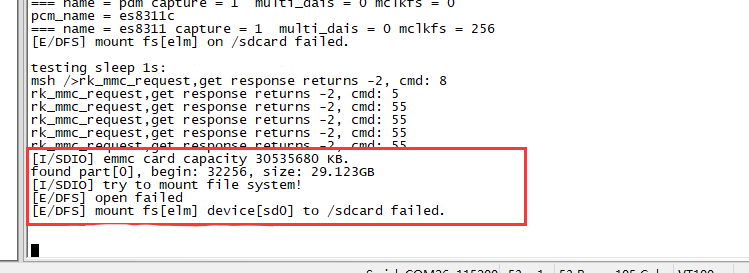

(4) 如果eMMC颗粒或者SD card未经过格式化，开机后会出现如下log

那么请开启config配置项中的RT_USING_DEVICE_OPS 这个宏 ，并进行格式化操作。我们以将sd0块设备

格式化fat分区(即elm)为例，在shell中执行 mkfs -t elm sd0 ，成功后重启设备即可完成挂载。

(5) 如果出现如下异常log：“There is no space to mount this file system” 请修改config配置项中的DFS_FILESYSTEMS_MAX的限制，可以尝试调到3或者以上。

RT-Thread components  --->
    Device virtual file system  --->
        (2)   The maximal number of mounted file system
