Rockchip Developer Guide Linux IOMMU

文件标识：RK-KF-YF-077

发布版本：V1.1.0

日期：2021-04-13

文件密级：□绝密 □秘密 □内部资料 ■公开

免责声明

本文档按“现状”提供，瑞芯微电子股份有限公司（“本公司”，下同）不对本文档的任何陈述、信息和内容的准确性、可靠性、完整性、适销性、特定目的性和非侵权性提供任何明示或暗示的声明或保证。本文档仅作为使用指导的参考。

由于产品版本升级或其他原因，本文档将可能在未经任何通知的情况下，不定期进行更新或修改。

商标声明

“Rockchip”、“瑞芯微”、“瑞芯”均为本公司的注册商标，归本公司所有。

本文档可能提及的其他所有注册商标或商标，由其各自拥有者所有。

版权所有 © 2021 瑞芯微电子股份有限公司

超越合理使用范畴，非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

瑞芯微电子股份有限公司

Rockchip Electronics Co., Ltd.

地址： 福建省福州市铜盘路软件园A区18号

网址： www.rock-chips.com

客户服务电话： +86-4007-700-590

客户服务传真： +86-591-83951833

客户服务邮箱： fae@rock-chips.com

前言

概述

IOMMU用于32位虚拟地址和物理地址的转换，它带有读写控制位，能产生缺页异常以及总线异常中断。

产品版本

芯片名称内核版本
ROCKCHIP 芯片4.4/4.19

读者对象

本文档（本指南）主要适用于以下工程师：

技术支持工程师

软件开发工程师

修订记录

版本作者修改日期修改说明
V1.0薛小明2019.12.23初始发布
V1.1.0薛小明2021-04-13添加常见问题说明

目录

[TOC]

IOMMU结构​

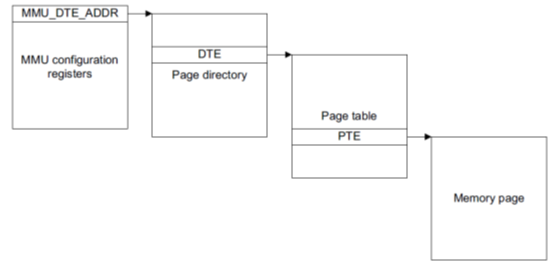

使用二级页表结构， 如下：

page_table_structure

virtual_address_structure

32位地址结构，前10位第一级页表偏移，中间10位二级页表偏移，最后12位页内偏移

DTE结构：

first_level_page_table_entry

bit0：下一级页表是否存在

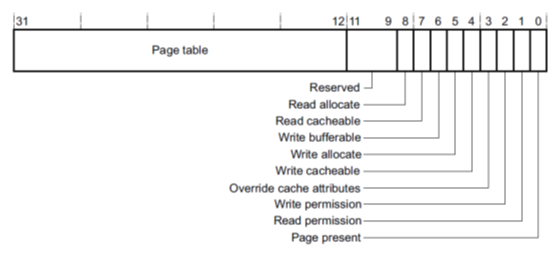

PTE结构：

second_level_page_table_entry

bit0：实际的物理页是否存在

bit1：读允许

bit2：写允许

IOMMU驱动​

驱动文件​

驱动文件所在位置： drivers/iommu/rockchip-iommu.c

DTS 节点配置​

DTS 配置参考文档 为Documentation/devicetree/bindings/iommu/rockchip,iommu.txt，本文主要说明如下参数:

  • compatible = "rockchip,iommu"; 对于所有设备的iommu，compatible字段值相同

  • interrupts = <GIC_SPI 119 IRQ_TYPE_LEVEL_HIGH 0>; 用于异常中断，比如缺页中断

  • clocks = <&cru ACLK_VOP1>, <&cru HCLK_VOP1>;

  • clock-names = "aclk", "hclk"; iommu和master共享clock，这里用于iommu驱动单独控制clock

  • power-domains = <&power RK3399_PD_VOPL>; 用于iommu驱动操作pd功能

  • iommu-cells = <0>; 必须为0，详见iommu.txt

IOMMU使用​

ROCKCHIP IOMMU驱动依赖IOMMU框架(drivers/iommu/iommu.c)，主要实现struct iommu_ops rk_iommu_ops当中的回调函数，然后master调用iommu框架提供的API对iommu进行操作，如下:

  1. iommu attach iommu_attach_device -> rk_iommu_attach_device /* enable iommu */

  2. iommu detach iommu_detach_device -> rk_iommu_detach_device /* disable iommu */

  3. iommu map iommu_map -> rk_iommu_map 创建页表，建立虚拟地址和物理地址的映射关系，debug时候将iommu_map里面的dbg打印打开，观察mapping过程

  4. iommu unmap iommu_unmap -> rk_iommu_unmap 解除虚拟地址和物理地址的映射关系，释放虚拟地址空间，debug时候将iommu_unmap里面的dbg打印打开，观察 unmapping过程

  5. domain alloc iommu_domain_alloc -> rk_iommu_domain_alloc 申请页表基地址，用于attach/detach操作

  6. domain free iommu_domain_free -> rk_iommu_domain_free 释放页表空间

  7. dump iommu页表 以3399 vopl_iommu为例，假设当前访问的虚拟地址VA为0x00001000，依照如下顺序dump页表： a. 获取一级页表基地址: DT io -4 0xff8f3f00 b. 计算一级页表偏移 index1 = VA >> 22 c. 计算一级页表物理地址: DTE DTE = index1 * 4 + DT d. 获取二级页表基地址：PT PT = io -4 DTE e. 计算二级页表偏移 index2 = VA && 0x3ff000 e. 计算二级页表物理地址: PTE PTE = index2 * 4 + PT f. 获取PAGE物理地址: page page = io -4 PTE g. 计算页内偏移: offset offset = page + (VA && 0xfff) offset就是虚拟地址0x00001000对应的物理地址，master可以用此来分析数据是否正确

  8. dma-mapping a. dev为非iommu设备 ARM32: dev->dma_ops = arm_dma_ops; ARM64: dev->dma_ops = arm64_swiotlb_dma_ops; b. dev为iommu设备 ARM32: dev->dma_ops = iommu_ops; ARM64: dev->dma_ops = iommu_dma_ops; 以dma_alloc_attrs函数为例：

    1. 非iommu dev，从a的dma_ops调用alloc回调申请连续物理内存和内核态虚拟地址

    2. iommu dev，从b的dma_ops调用alloc回调申请物理内存，并通过iommu框架调用 iommu_map来创建iommu页表，建立虚拟地址和物理地址映射关系，返回iommu虚拟地址首 地址和内核态虚拟地址

一个最简单的使用iommu的步骤

1. domain = iommu_domain_alloc(&platform_bus_type);
2. iommu_map(domain, iova, paddr, size, prot)；
3. iommu_attach_device(domain, dev)；
4. master启动访问iommu

iommu是一个基础的部件，可以嵌入各种内存分配的框架中，比如ion/drm，以ARM64环境下drm为例，一次完整的iommu buffer分配以及映射过程如下：

rockchip_gem_alloc_buf ->
rockchip_gem_get_pages ->
rockchip_gem_iommu_map ->
iommu_map_sg ->
iommu_map

通过传递fd的iommu映射过程如下：

1. struct dma_buf *dmabuf = dma_buf_get(fd) ->
dma_buf_attach -> dma_buf_map_attachment ->
map_dma_buf -> drm_gem_map_dma_buf ->
dma_map_sg_attrs -> map_sg ->
__iommu_map_sg_attrs ->
iommu_dma_map_sg ->
iommu_map_sg ->
iommu_map

内核配置​

Symbol: ROCKCHIP_IOMMU [=y]
Type  : boolean
Prompt: Rockchip IOMMU Support
	Location:
		-> Device Drivers
			-> IOMMU Hardware Support (IOMMU_SUPPORT [=y])
	Defined at drivers/iommu/Kconfig:211
    Depends on: IOMMU_SUPPORT [=y] && (ARM || ARM64 [=y]) && (ARCH_ROCKCHIP [=y] ||
                COMPILE_TEST [=n])
    Selects: IOMMU_API [=y] && ARM_DMA_USE_IOMMU

IOMMU常见问题​

  1. pagefault中断 出现pagefault中断，说明当前iommu产生了缺页异常，即当前正在访问的虚拟地址没有创建对 应的映射关系。有三种可能，一是访问unmap的地址，二是越界访问，三是没有map就开始访 问，历史上这三种情况master都有出现过。

  2. iommu enable stall异常 这个很有可能是iommu已经出现pagefault异常，然后master没有处理异常，继续访问，从log 可以看出该问题。

  3. iommu寄存器不能访问 很有可能是master对pd的处理即pm_runtime_get_sync/pm_runtime_put_sync使用不合理导 致，即没有开iommu power domain的情况下去访问iommu寄存器。

  4. iommu持续报中断 DTS中断号填写错误。

  5. 开机闪屏 在vop显示过程中，使能iommu，导致vop取数异常，在没有帧生效功能的芯片中，需要等到 vop没有取数再使能iommu。

  6. iommu寄存器异常 很有可能是master越界访问iommu寄存器，或者master复位整个IP。

  7. iommu集成device link操作，将PD的操作权限交给master，master需要注意 pm_runtime_get/pm_runtime_put的使用。

  8. ARM32环境下，共享iommu的master需要维护独立的页表，比如vepu和vdpu，每次访问之前 需要attach对应的页表，ARM64则是共享页表，不需要每次attach。

  9. 高频复位问题

    RK3288重启压力测试，会出现vop pagefault，由于vop有超频，在超频状态vop iommu的force reset

    操作有可能会出现异常，解决办法是vop iommu attach时候忽略force reset。

  10. RK3128和RK3126的vop iommu无法读

  11. ISP iommu无法执行reset操作

  12. RK1126和RV1109的rkvenc的iommu有可能会出现写命令失效，需要重复几次写命令，防止失效

  13. VOP IOMMU关闭自动attach

    从4.19内核之后，vop由自己主动attach iommu，不在注册设备节点的时候自动attach，防止在uboot

    进内核阶段出现显示异常。

  14. 刷iommu tlb导致的性能问题

    由于映射过程需要刷iommu tlb, 如果buffer比较离散，就会出现多次刷iommu tlb，导致性能下降。

    解决办法是添加标志位，只刷一次iommu tlb。

  15. VOP iommu添加一一映射功能

    可以规避从uboot到内核因为等待帧生效引起的显示异常，比如RK356X master个数超过iommu个数，无法使用等

    帧生效，一一映射功能可以规避这个问题。

  16. 一个master两个iommu

    如果没有特殊需求，可以优化master驱动，两个iommu使用相同的页表。

  17. px30 264/265切换

    正确切换顺序如下：

    1. 确保clock都打开
    2. 确保pd都打开
    3. 关闭所有的iommu
    4. 切换grf
    5. 打开当前的iommu

  18. RK3368 vpu和hevc同时工作异常

    由于RK3368的vpu和hevc共享iommu tlb，所以必须保证对tlb的操作串行化，就是映射必须串行化，否则会引起异常。
