Rockchip DRM RK628 Porting Guide

文件标识:RK-YH-YF-276

发布版本:V1.6.0

日期:2021-03-06

文件密级:□绝密 □秘密 □内部资料 ■公开

免责声明

本文档按“现状”提供,瑞芯微电子股份有限公司(“本公司”,下同)不对本文档的任何陈述、信息和内容的准确性、可靠性、完整性、适销性、特定目的性和非侵权性提供任何明示或暗示的声明或保证。本文档仅作为使用指导的参考。

由于产品版本升级或其他原因,本文档将可能在未经任何通知的情况下,不定期进行更新或修改。

商标声明

“Rockchip”、“瑞芯微”、“瑞芯”均为本公司的注册商标,归本公司所有。

本文档可能提及的其他所有注册商标或商标,由其各自拥有者所有。

版权所有 © 2020 瑞芯微电子股份有限公司

超越合理使用范畴,非经本公司书面许可,任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部,并不得以任何形式传播。

瑞芯微电子股份有限公司

Rockchip Electronics Co., Ltd.

地址: 福建省福州市铜盘路软件园A区18号

网址: www.rock-chips.com

客户服务电话: +86-4007-700-590

客户服务传真: +86-591-83951833

客户服务邮箱: fae@rock-chips.com


前言

文本主要介绍 RK628 的使用与调试方法。

读者对象

本文档(本指南)主要适用于以下工程师:

技术支持工程师

软件开发工程师

修订记录

版本号作者修改日期修改说明
V1.0.0闭伟勇2020-12-01初始发布
V1.1.0陈顺庆2020-12-02补充Post-Process和HDMITX
V1.2.0黄国椿2020-12-02补充rk628_bt1120_rx
V1.3.0操瑞杰2020-12-02补充 HDMIRX
V1.4.0黄家钗2020-12-04补充 GVI
V1.5.0温定贤2020-12-09补充 HDMI to MIPI CSI应用场景说明
V1.6.0黄国椿2021-03-06补充 HDMI to DSI/LVDS 应用场景说明

目录

[TOC]


Introduction

本文档主要描述多功能转换芯片RK628的软件配置方法以及调试手段,具体功能描述参考datasheet。

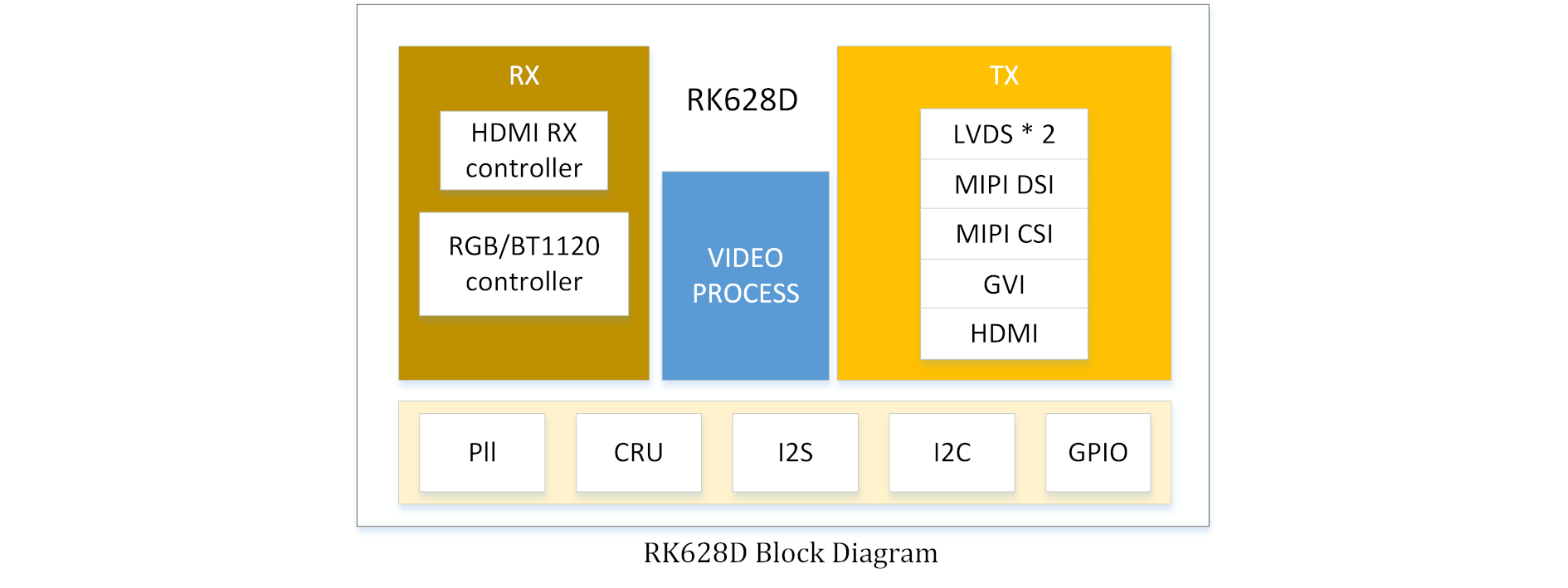

RK628-architecture

配置项:

CONFIG_MFD_RK628=y
CONFIG_DRM_ROCKCHIP_RK628=y
CONFIG_VIDEO_RK628CSI=y

驱动:

drivers/mfd/rk628.c
drivers/clk/rockchip/regmap/clk-rk628.c
drivers/pinctrl/pinctrl-rk628.c
drivers/gpu/drm/rockchip/rk628/*
drivers/media/i2c/rk628_csi.c

设备树:

arch/arm/boot/dts/rk3288-evb-rk628.dtsi
arch/arm/boot/dts/rk3288-evb-rk628-hdmi2gvi-avb.dtb
arch/arm/boot/dts/rk3288-evb-rk628-hdmi2gvi-avb.dts
arch/arm/boot/dts/rk3288-evb-rk628-rgb2dsi-avb.dtb
arch/arm/boot/dts/rk3288-evb-rk628-rgb2dsi-avb.dts
arch/arm/boot/dts/rk3288-evb-rk628-rgb2gvi-avb.dts
arch/arm/boot/dts/rk3288-evb-rk628-rgb2hdmi-avb.dtb
arch/arm/boot/dts/rk3288-evb-rk628-rgb2hdmi-avb.dts
arch/arm/boot/dts/rk3288-evb-rk628-rgb2lvds-avb.dts
arch/arm/boot/dts/rk3288-evb-rk628-rgb2lvds-dual-avb.dts
arch/arm/boot/dts/rk3288-evb-rk628-hdmi2csi-avb.dts

Core

  1. arch/arm/boot/dts/rk628.dtsi 包含 RK628 相关模块的基础配置,一般不需要更改,只需要在板级 dts 中包含该 dtsi。

  2. arch/arm/boot/dts/rk3288-evb-rk628.dtsi 包含特定板级配置,需要根据硬件设计配置 RK628 相关控制 IO,并且包含 rk628.dtsi。

    &i2c1 {
    clock-frequency = <400000>;
    status = "okay";

    rk628: rk628@50 {
    reg = <0x50>;
    interrupt-parent = <&gpio7>;
    interrupts = <15 IRQ_TYPE_LEVEL_HIGH>;
    enable-gpios = <&gpio5 RK_PC2 GPIO_ACTIVE_HIGH>;
    reset-gpios = <&gpio7 RK_PB6 GPIO_ACTIVE_LOW>;
    status = "okay";
    };
    };

Input

RGB

注意:rk3288-android7.1 和 rk3288-android8.1 对应的内核基线 RGB 功能在 dts 中是以 lvds 的节点来描述, 在这两个 SDK kernel 中没有关于 rk628 应用方案的配置 dts,可以参考如下相关 dts 配置: RKDocs/PATCHES/patch_rk628_dts_for_rk3288_android8.0.tar.gz

&rgb {
status = "okay";

ports {
port@1 {
reg = <1>;

rgb_out_post_process: endpoint {
remote-endpoint = <&post_process_in_rgb>;
};
};
};
};

&video_phy {
status = "okay";
};

&rgb_in_vopb {
status = "disabled";
};

&rgb_in_vopl {
status = "okay";
};

BT1120

arch/arm64/boot/dts/rockchip/rk3568-evb6-ddr3-v10-rk628-bt1120-to-hdmi.dts

&rgb {
status = "okay";
pinctrl-names = "default";
pinctrl-0 = <&bt1120_pins>;

ports {
port@1 {
reg = <1>;

rgb_out_bt1120: endpoint {
remote-endpoint = <&bt1120_in_rgb>;
};
};
};
};

&rk628_bt1120_rx {
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

bt1120_in_rgb: endpoint {
remote-endpoint = <&rgb_out_bt1120>;
};
};

port@1 {
reg = <1>;

bt1120_out_post_process: endpoint {
remote-endpoint = <&post_process_in_bt1120>;
};
};
};
};

&rgb_in_vp2 {
status = "okay";
};

HDMIRX

HDMIRX 目前支持以下输入源格式:

  • 3840X2160-60Hz(YUV420-8BIT)
  • 3840X2160-30Hz(RGB-8BIT)
  • 1920X1080-60Hz(RGB-8BIT)
  • 1280X720-60Hz(RGB-8BIT)
  • 720X576-60Hz(RGB-8BIT)
  • 720X480-60Hz(RGB-8BIT)

HDMIRX 板级直连模式

DTS 配置如下,以 HDMI2GVI 为例:

&hdmi {
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;
port@1 {
reg = <1>;

hdmi_out_hdmirx: endpoint {
remote-endpoint = <&hdmirx_in_hdmi>;
};
};
};
};

&panel {
compatible = "simple-panel";
……
status = "okay";

display-timings {
native-mode = <&timing>;

timing: timing {
……
};
};

port {
panel_in_gvi: endpoint {
remote-endpoint = <&gvi_out_panel>;
};
};
};

&rk628_gvi {
pinctrl-names = "default";
pinctrl-0 = <&gvi_hpd_pins>, <&gvi_lock_pins>;
status = "okay";
rockchip,lane-num = <8>;
/* rockchip,division-mode; */

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

gvi_in_post_process: endpoint {
remote-endpoint = <&post_process_out_gvi>;
};
};

port@1 {
reg = <1>;

gvi_out_panel: endpoint {
remote-endpoint = <&panel_in_gvi>;
};
};
};
};

&rk628_combtxphy {
status = "okay";
};

&rk628_post_process {
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

post_process_in_hdmirx: endpoint {
remote-endpoint = <&hdmirx_out_post_process>;
};
};


port@1 {
reg = <1>;

post_process_out_gvi: endpoint {
remote-endpoint = <&gvi_in_post_process>;
};
};
};
};

&rk628_combrxphy {
status = "okay";
};

&rk628_hdmirx {
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

hdmirx_in_hdmi: endpoint {
remote-endpoint = <&hdmi_out_hdmirx>;
};
};
port@1 {
reg = <1>;

hdmirx_out_post_process: endpoint {
remote-endpoint = <&post_process_in_hdmirx>;
};
};
};
};

&hdmi_in_vopl {
status = "disabled";
};

&hdmi_in_vopb {
status = "okay";
};

注意事项

由于 HDMIRX 最大值支持 4K-60Hz-YUV420,所以当需要输出 4K-60Hz 分辨率时,需要强制限制输入源为 YUV420 颜色格式。必须在输出端限制输入源最大的 TMDS CLK 以及允许 YUV420 格式输出。

以 HDMI2GVI 为例,需要以下修改:

--- a/drivers/gpu/drm/rockchip/rk628/rk628_gvi.c
+++ b/drivers/gpu/drm/rockchip/rk628/rk628_gvi.c
@@ -312,7 +312,8 @@ static int rk628_gvi_connector_get_modes(struct drm_connector *connector)
info->edid_hdmi_dc_modes = 0;
info->hdmi.y420_dc_modes = 0;
info->color_formats = 0;
- info->max_tmds_clock = 600000;
+ info->max_tmds_clock = 300000;
+ connector->ycbcr_420_allowed = true;

HDMIRX线缆连接模式

HDMIRX线缆连接模式用于HDMIRX to MIPI CSI接口转换,适用于HDMI IN应用场景,支持热拔插、动态分辨率切换等功能。

目前支持以下分辨率,可根据具体项目需求在驱动中继续增加:

  • 3840X2160-30Hz(RGB-8BIT/YUV422-8BIT)
  • 1920X1080-60Hz(RGB-8BIT/YUV422-8BIT)
  • 1280X720-60Hz(RGB-8BIT/YUV422-8BIT)
  • 720X576-50Hz(RGB-8BIT/YUV422-8BIT)
  • 720X480-60Hz(RGB-8BIT/YUV422-8BIT)

HDMIRX AUDIO

音频信号通过RK628 I2S输出(RK628必须是master),可以直接连接DAC芯片,或者与SOC的I2S直接连接

与SOC连接时候,RK628 I2S不需要额外的配置,可以使用dummy_codec创建一个声卡设备,供系统使用:

dummy_codec: dummy-codec {
compatible = "rockchip,dummy-codec";
#sound-dai-cells = <0>;
};

hdmiin-sound {
compatible = "simple-audio-card";
simple-audio-card,format = "i2s";
simple-audio-card,name = "rockchip,hdmiin";
simple-audio-card,bitclock-master = <&dailink0_master>;
simple-audio-card,frame-master = <&dailink0_master>;
status = "okay";
simple-audio-card,cpu {
sound-dai = <&i2s0>;
};
dailink0_master: simple-audio-card,codec {
sound-dai = <&dummy_codec>;
};
};

RK3288 EVB使用的是RK3288 I2S与RT5651的I2S2,RK628 I2S与RT5651的I2S2连接。在使用过程中,通过切换RT5651内部的route,达到切换不同通路录音,播放的功能,对应dts配置如下:

hdmiin-sound {
compatible = "rockchip,rockchip-rt5651-rk628-sound";
rockchip,cpu = <&i2s>;
rockchip,codec = <&rt5651>;
status = "okay";
};

注意事项:由于RK628 I2S接口没有提供MCLK,所以如果直接连接DAC的话,最好选择无需MCLK DAC芯片

Output

Post-Process

如图 1-1所示,输入数据需要经过 Post Process 做缩放或是bypass,然后送到各显示接口,所以 dts 必须要配置 rk628_post_process 桥接 RGB 或是 HDMIRX。

以 RGB 为例:

&rgb {
status = "okay";

ports {
port@1 {
reg = <1>;

rgb_out_post_process: endpoint {
remote-endpoint = <&post_process_in_rgb>;
};
};
};
};

&rk628_post_process {
pinctrl-names = "default";
pinctrl-0 = <&vop_pins>;
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

post_process_in_rgb: endpoint {
remote-endpoint = <&rgb_out_post_process>;
};
};
};
};

Scaler

以 RGB(1080p)-> GVI(4K) 为例,因为 RGB 无法输出4K,所以只能经过 Scaler 做缩放。

因为 GVI 只添加了 4K 的分辨率,在上层 modes 列表中会有 4K 分辨率,但是希望上层设置 1080P(源分辨率) 下来,在 Post Process 再放大到 4K(目标分辨率),所以需要在 Post Process 添加一个源分辨率,配置如下:

&rk628_post_process {
pinctrl-names = "default";
pinctrl-0 = <&vop_pins>;
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

post_process_in_rgb: endpoint {
remote-endpoint = <&rgb_out_post_process>;
};
};

port@1 {
reg = <1>;

post_process_out_hdmi: endpoint {
remote-endpoint = <&hdmi_in_post_process>;
};
};
};
+
+ display-timings {
+ native-mode = <&timing0>;
+
+ timing0: timing0 {
+ clock-frequency = <148500000>;
+ hactive = <1920>;
+ vactive = <1080>;
+ hback-porch = <148>;
+ hfront-porch = <88>;
+ vback-porch = <36>;
+ vfront-porch = <4>;
+ hsync-len = <44>;
+ vsync-len = <5>;
+ hsync-active = <0>;
+ vsync-active = <0>;
+ de-active = <0>;
+ pixelclk-active = <0>;
+ };
+ };
};

极性配置

&rk628_post_process {
pinctrl-names = "default";
pinctrl-0 = <&vop_pins>;
status = "okay";

+ mode-sync-pol = <0>;
ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

post_process_in_rgb: endpoint {
remote-endpoint = <&rgb_out_post_process>;
};
};

port@1 {
reg = <1>;

post_process_out_hdmi: endpoint {
remote-endpoint = <&hdmi_in_post_process>;
};
};
};
};

mode-sync-pol 做为一种规避方法而添加的属性,一般情况不需要配置,只有像 RK3568 RGB 和 LVDS 同时输出的时候,极性没有办法配置,只能输出 DRM_MODE_FLAG_NHSYNC/DRM_MODE_FLAG_NVSYNC 的情况下,通过配置 Post Process 的 mode-sync-pol 为 0,来适配前级的极性。

LVDS

RGB2LVDS

RK628-rgb2lvds

Single LVDS

arch/arm/boot/dts/rk3288-evb-rk628-rgb2lvds-avb.dts

/ {
panel {
compatible = "simple-panel";
backlight = <&backlight>;
enable-gpios = <&gpio7 RK_PA2 GPIO_ACTIVE_HIGH>;
prepare-delay-ms = <20>;
enable-delay-ms = <20>;
disable-delay-ms = <20>;
unprepare-delay-ms = <20>;
bus-format = <MEDIA_BUS_FMT_RGB888_1X7X4_SPWG>;

display-timings {
native-mode = <&timing0>;

timing0: timing0 {
clock-frequency = <48000000>;
hactive = <1024>;
vactive = <600>;
hback-porch = <90>;
hfront-porch = <90>;
vback-porch = <10>;
vfront-porch = <10>;
hsync-len = <90>;
vsync-len = <10>;
hsync-active = <0>;
vsync-active = <0>;
de-active = <0>;
pixelclk-active = <0>;
};
};

port {
panel_in_lvds: endpoint {
remote-endpoint = <&lvds_out_panel>;
};
};
};
};

&rk628_lvds {
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

lvds_in_post_process: endpoint {
remote-endpoint = <&post_process_out_lvds>;
};
};

port@1 {
reg = <1>;

lvds_out_panel: endpoint {
remote-endpoint = <&panel_in_lvds>;
};
};
};
};

&rk628_combtxphy {
status = "okay";
};

&rk628_post_process {
pinctrl-names = "default";
pinctrl-0 = <&vop_pins>;
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

post_process_in_rgb: endpoint {
remote-endpoint = <&rgb_out_post_process>;
};
};

port@1 {
reg = <1>;

post_process_out_lvds: endpoint {
remote-endpoint = <&lvds_in_post_process>;
};
};
};
};

&rgb {
status = "okay";

ports {
port@1 {
reg = <1>;

rgb_out_post_process: endpoint {
remote-endpoint = <&post_process_in_rgb>;
};
};
};
};

&video_phy {
status = "okay";
};

&rgb_in_vopb {
status = "disabled";
};

&rgb_in_vopl {
status = "okay";
};

route_rgb {
status = "disabled";
};
Dual LVDS

双 LVDS 输出配置在单 LVDS 配置基础上添加修改 &rk628_lvds 如下属性:

&rk628_lvds {
rockchip,link-type = "dual-link-even-odd-pixels";
status = "okay";
...
};
PropertyValueComment
rockchip,link-typedual-link-odd-even-pixels
dual-link-even-odd-pixels
dual-link-left-right-pixels
dual-link-right-left-pixels
双通道 LVDS 需要配置该属性,支持奇偶像
素模式和左右像素模式,并且支持数据通道
互换。对于左右像素模式,需要在CH0和CH1
上分别接上相同的屏,在配置 timing 时,只需
要在单屏 timing 的基础上,将 clock-frequency,
hactive, hback-porch, hfront-porch, hsync-len
的值分别x2。

HDMI2LVDS

这种场景, LVDS 分辨率需要将 HDMIRX 支持输入源分辨率因素综合考虑进去。

RK628-hdmi2lvds

Single LVDS

参考如下配置:

/ {
panel {
compatible = "simple-panel";
backlight = <&backlight>;
enable-gpios = <&gpio7 RK_PA2 GPIO_ACTIVE_HIGH>;
prepare-delay-ms = <20>;
enable-delay-ms = <20>;
disable-delay-ms = <20>;
unprepare-delay-ms = <20>;
bus-format = <MEDIA_BUS_FMT_RGB888_1X7X4_SPWG>;

display-timings {
native-mode = <&timing0>;

timing0: timing0 {
clock-frequency = <74250000>;
hactive = <1280>;
vactive = <720>;
hback-porch = <220>;
hfront-porch = <110>;
vback-porch = <20>;
vfront-porch = <5>;
hsync-len = <40>;
vsync-len = <5>;
hsync-active = <0>;
vsync-active = <0>;
de-active = <0>;
pixelclk-active = <0>;
};
};

port {
panel_in_lvds: endpoint {
remote-endpoint = <&lvds_out_panel>;
};
};
};
};

&rk628_lvds {
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

lvds_in_post_process: endpoint {
remote-endpoint = <&post_process_out_lvds>;
};
};

port@1 {
reg = <1>;

lvds_out_panel: endpoint {
remote-endpoint = <&panel_in_lvds>;
};
};
};
};

&rk628_combtxphy {
status = "okay";
};

&rk628_post_process {
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

post_process_in_hdmirx: endpoint {
remote-endpoint = <&hdmirx_out_post_process>;
};
};

port@1 {
reg = <1>;

post_process_out_lvds: endpoint {
remote-endpoint = <&lvds_in_post_process>;
};
};
};
};

&rk628_combrxphy {
status = "okay";
};

&rk628_hdmirx {
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

hdmirx_in_hdmi: endpoint {
remote-endpoint = <&hdmi_out_hdmirx>;
};
};
port@1 {
reg = <1>;

hdmirx_out_post_process: endpoint {
remote-endpoint = <&post_process_in_hdmirx>;
};
};
};
};

&hdmi {
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;
port@1 {
reg = <1>;

hdmi_out_hdmirx: endpoint {
remote-endpoint = <&hdmirx_in_hdmi>;
};
};
};
};

&hdmi_in_vopl {
status = "disabled";
};

&hdmi_in_vopb {
status = "okay";
};

&route_hdmi {
status = "disabled";
};
Dual LVDS

双 LVDS 输出配置在单 LVDS 配置基础上添加修改 panel timing 和 &rk628_lvds 如下属性:

/ {
panel {
compatible = "simple-panel";
backlight = <&backlight>;
enable-gpios = <&gpio7 RK_PA2 GPIO_ACTIVE_HIGH>;
prepare-delay-ms = <20>;
enable-delay-ms = <20>;
disable-delay-ms = <20>;
unprepare-delay-ms = <20>;
bus-format = <MEDIA_BUS_FMT_RGB888_1X7X4_SPWG>;

display-timings {
native-mode = <&timing0>;

timing0: timing0 {
clock-frequency = <148500000>;
hactive = <1920>;
vactive = <1080>;
hback-porch = <148>;
hfront-porch = <88>;
vback-porch = <36>;
vfront-porch = <4>;
hsync-len = <44>;
vsync-len = <5>;
hsync-active = <0>;
vsync-active = <0>;
de-active = <0>;
pixelclk-active = <0>;
};
};

port {
panel_in_lvds: endpoint {
remote-endpoint = <&lvds_out_panel>;
};
};
};
};


&rk628_lvds {
rockchip,link-type = "dual-link-even-odd-pixels";
status = "okay";
...
};

DSI

RGB2DSI

RK628-rgb2lvds

Single DSI

arch/arm/boot/dts/rk3288-evb-rk628-rgb2dsi-avb.dts


&rk628_dsi0 {
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

dsi0_in_post_process: endpoint {
remote-endpoint = <&post_process_out_dsi0>;
};
};
};

panel@0 {
compatible = "simple-panel-dsi";
reg = <0>;
backlight = <&backlight>;
enable-gpios = <&gpio7 RK_PA2 GPIO_ACTIVE_HIGH>;
prepare-delay-ms = <120>;
enable-delay-ms = <120>;
disable-delay-ms = <120>;
unprepare-delay-ms = <120>;
init-delay-ms = <120>;

dsi,flags = <(MIPI_DSI_MODE_VIDEO |
MIPI_DSI_MODE_VIDEO_BURST |
MIPI_DSI_MODE_LPM |
MIPI_DSI_MODE_EOT_PACKET)>;
dsi,format = <MIPI_DSI_FMT_RGB888>;
dsi,lanes = <4>;

panel-init-sequence = [
39 00 04 ff 98 81 03
39 00 02 01 00
39 00 02 02 00
...

05 fa 01 11
05 14 01 29
];

panel-exit-sequence = [
05 00 01 28
05 00 01 10
];

display-timings {
native-mode = <&timing0>;

timing0: timing0 {
clock-frequency = <64000000>;
hactive = <720>;
vactive = <1280>;
hfront-porch = <40>;
hsync-len = <10>;
hback-porch = <40>;
vfront-porch = <22>;
vsync-len = <4>;
vback-porch = <11>;
hsync-active = <0>;
vsync-active = <0>;
de-active = <0>;
pixelclk-active = <0>;
};
};
};
};

&rk628_combtxphy {
status = "okay";
};

&rk628_post_process {
pinctrl-names = "default";
pinctrl-0 = <&vop_pins>;

status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

post_process_in_rgb: endpoint {
remote-endpoint = <&rgb_out_post_process>;
};
};

port@1 {
reg = <1>;

post_process_out_dsi0: endpoint {
remote-endpoint = <&dsi0_in_post_process>;
};
};
};
};

&rgb {
status = "okay";

ports {
port@1 {
reg = <1>;

rgb_out_post_process: endpoint {
remote-endpoint = <&post_process_in_rgb>;
};
};
};
};

&video_phy {
status = "okay";
};

&rgb_in_vopb {
status = "disabled";
};

&rgb_in_vopl {
status = "okay";
};

&route_rgb {
connect = <&vopl_out_rgb>;
status = "disabled";
};

Dual DSI

在单 Single DSI 的基础上修改如下属性:

&rk628_dsi0 {
status = "okay";
...

panel@0 {
compatible = "simple-panel-dsi";
...

dsi,lanes = <8>;
...

display-timings {
native-mode = <&timing0>;

timing0: timing0 {
clock-frequency = <260000000>;
hactive = <1440>;
vactive = <2560>;
hfront-porch = <150>;
hsync-len = <30>;
hback-porch = <60>;
vfront-porch = <8>;
vsync-len = <4>;
vback-porch = <4>;
hsync-active = <0>;
vsync-active = <0>;
de-active = <0>;
pixelclk-active = <0>;
};
};
};
};

&rk628_dsi1 {
status = "okay";
};

HDMI2DSI

这种场景, DSI 分辨率需要将 HDMIRX 支持输入源分辨率因素综合考虑进去。

RK628-hdmi2dsi

Single DSI

arch/arm/boot/dts/rk3288-evb-rk628-rgb2dsi-avb.dts


&rk628_dsi0 {
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

dsi0_in_post_process: endpoint {
remote-endpoint = <&post_process_out_dsi0>;
};
};
};

panel@0 {
compatible = "simple-panel-dsi";
reg = <0>;
backlight = <&backlight>;
enable-gpios = <&gpio7 RK_PA2 GPIO_ACTIVE_HIGH>;
prepare-delay-ms = <120>;
enable-delay-ms = <120>;
disable-delay-ms = <120>;
unprepare-delay-ms = <120>;
init-delay-ms = <120>;

dsi,flags = <(MIPI_DSI_MODE_VIDEO |
MIPI_DSI_MODE_VIDEO_BURST |
MIPI_DSI_MODE_LPM |
MIPI_DSI_MODE_EOT_PACKET)>;
dsi,format = <MIPI_DSI_FMT_RGB888>;
dsi,lanes = <4>;

panel-init-sequence = [
39 00 04 ff 98 81 03
39 00 02 01 00
39 00 02 02 00
...

05 fa 01 11
05 14 01 29
];

panel-exit-sequence = [
05 00 01 28
05 00 01 10
];

display-timings {
native-mode = <&timing0>;

timing0: timing0 {
clock-frequency = <74250000>;
hactive = <1280>;
vactive = <720>;
hback-porch = <220>;
hfront-porch = <110>;
vback-porch = <20>;
vfront-porch = <5>;
hsync-len = <40>;
vsync-len = <5>;
hsync-active = <0>;
vsync-active = <0>;
de-active = <0>;
pixelclk-active = <0>;
};
};
};
};

&rk628_combtxphy {
status = "okay";
};

&rk628_post_process {
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

post_process_in_hdmirx: endpoint {
remote-endpoint = <&hdmirx_out_post_process>;
};
};

port@1 {
reg = <1>;

post_process_out_dsi0: endpoint {
remote-endpoint = <&dsi0_in_post_process>;
};
};
};
};

&hdmi {
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;
port@1 {
reg = <1>;

hdmi_out_hdmirx: endpoint {
remote-endpoint = <&hdmirx_in_hdmi>;
};
};
};
};

&hdmi_in_vopl {
status = "disabled";
};

&hdmi_in_vopb {
status = "okay";
};

&route_hdmi {
status = "disabled";
};

&rk628_combrxphy {
status = "okay";
};

&rk628_hdmirx {
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

hdmirx_in_hdmi: endpoint {
remote-endpoint = <&hdmi_out_hdmirx>;
};
};
port@1 {
reg = <1>;

hdmirx_out_post_process: endpoint {
remote-endpoint = <&post_process_in_hdmirx>;
};
};
};
};

HDMITX

RGB2HDMI

RK628-rgb2hdmi

arch/arm/boot/dts/rk3288-evb-rk628-rgb2hdmi-avb.dts

&rk628_hdmi {
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

hdmi_in_post_process: endpoint {
remote-endpoint = <&post_process_out_hdmi>;
};
};
};
};

&rk628_post_process {
pinctrl-names = "default";
pinctrl-0 = <&vop_pins>;
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

post_process_in_rgb: endpoint {
remote-endpoint = <&rgb_out_post_process>;
};
};

port@1 {
reg = <1>;

post_process_out_hdmi: endpoint {
remote-endpoint = <&hdmi_in_post_process>;
};
};
};
};

&rgb {
status = "okay";

ports {
port@1 {
reg = <1>;

rgb_out_post_process: endpoint {
remote-endpoint = <&post_process_in_rgb>;
};
};
};
};


&video_phy {
status = "okay";
};

&rgb_in_vopb {
status = "disabled";
};

&rgb_in_vopl {
status = "okay";
};

&route_rgb {
connect = <&vopl_out_rgb>;
status = "disabled";
};

BT1120->HDMI

rk628-bt1120-2-hdmi

rk3568 平台:arch/arm64/boot/dts/rockchip/rk3568-evb6-ddr3-v10-rk628-bt1120-to-hdmi.dts

#include <arm/rk628.dtsi>

&rk628_hdmi {
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

hdmi_in_post_process: endpoint {
remote-endpoint = <&post_process_out_hdmi>;
};
};
};
};

&rk628_post_process {
pinctrl-names = "default";
pinctrl-0 = <&vop_pins>;
status = "okay";

mode-sync-pol = <0>;
ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

post_process_in_bt1120: endpoint {
remote-endpoint = <&bt1120_out_post_process>;
};
};

port@1 {
reg = <1>;

post_process_out_hdmi: endpoint {
remote-endpoint = <&hdmi_in_post_process>;
};
};
};
};

&rk628_bt1120_rx {
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;

bt1120_in_rgb: endpoint {
remote-endpoint = <&rgb_out_bt1120>;
};
};

port@1 {
reg = <1>;

bt1120_out_post_process: endpoint {
remote-endpoint = <&post_process_in_bt1120>;
};
};
};
};

&rgb {
status = "okay";
pinctrl-names = "default";
pinctrl-0 = <&bt1120_pins>;

ports {
port@1 {
reg = <1>;

rgb_out_bt1120: endpoint {
remote-endpoint = <&bt1120_in_rgb>;
};
};
};
};

&rgb_in_vp2 {
status = "okay";
};

注意事项

  1. HDMITX 最大分辨率支持 1080P60。

  2. HDMITX 需要测试时钟同源的问题,即需要与主控的 RGB 同时钟源,不然会有相位差,导致兼容性问题,比如黑屏/显示黑边等。以 RK3288+RK628 为例,硬件上 RK628 的 24M 时钟需要由 RK3288 的 PIN-M23 sclk_testout 提供,软件补丁如下:

    diff --git a/drivers/clk/rockchip/clk-rk3288.c b/drivers/clk/rockchip/clk-rk3288.c
    index 2784a7ed05db..68761389b6cf 100644
    --- a/drivers/clk/rockchip/clk-rk3288.c
    +++ b/drivers/clk/rockchip/clk-rk3288.c
    @@ -204,6 +204,11 @@ PNAME(mux_hsadcout_p) = { "hsadc_src", "ext_hsadc" };
    PNAME(mux_edp_24m_p) = { "ext_edp_24m", "xin24m" };
    PNAME(mux_tspout_p) = { "cpll", "gpll", "npll", "xin27m" };

    +PNAME(mux_testout_src_p) = { "aclk_peri", "clk_core", "aclk_vio0", "ddrphy",
    + "aclk_vcodec", "aclk_gpu", "rga_core", "aclk_cpu",
    + "xin24m", "xin27m", "xin32k", "clk_wifi",
    + "dclk_vop0", "dclk_vop1", "sclk_isp_jpe", "sclk_isp" };
    +
    PNAME(mux_usbphy480m_p) = { "sclk_otgphy1_480m", "sclk_otgphy2_480m",
    "sclk_otgphy0_480m" };
    PNAME(mux_hsicphy480m_p) = { "cpll", "gpll", "usbphy480m_src" };
    @@ -560,6 +565,12 @@ static struct rockchip_clk_branch rk3288_clk_branches[] __initdata = {
    RK3288_CLKSEL_CON(2), 0, 6, DFLAGS,
    RK3288_CLKGATE_CON(2), 7, GFLAGS),

    + MUX(SCLK_TESTOUT_SRC, "sclk_testout_src", mux_testout_src_p, 0,
    + RK3288_MISC_CON, 8, 4, MFLAGS),
    + COMPOSITE_NOMUX(SCLK_TESTOUT, "sclk_testout", "sclk_testout_src", 0,
    + RK3288_CLKSEL_CON(2), 8, 5, DFLAGS,
    + RK3288_CLKGATE_CON(4), 15, GFLAGS),
    +
    COMPOSITE_NOMUX(SCLK_SARADC, "sclk_saradc", "xin24m", 0,
    RK3288_CLKSEL_CON(24), 8, 8, DFLAGS,
    RK3288_CLKGATE_CON(2), 8, GFLAGS),
    diff --git a/include/dt-bindings/clock/rk3288-cru.h b/include/dt-bindings/clock/rk3288-cru.h
    index 1f9c62f07389..61ae793438b4 100644
    --- a/include/dt-bindings/clock/rk3288-cru.h
    +++ b/include/dt-bindings/clock/rk3288-cru.h
    @@ -100,6 +100,8 @@
    #define SCLK_MAC_PLL 150
    #define SCLK_MAC 151
    #define SCLK_MACREF_OUT 152
    +#define SCLK_TESTOUT_SRC 153
    +#define SCLK_TESTOUT 154

    #define DCLK_VOP0 190
    #define DCLK_VOP1 191
    diff --git a/arch/arm/boot/dts/rk3288-evb-rk628-rgb2hdmi-avb.dts b/arch/arm/boot/dts/rk3288-evb-rk628-rgb2hdmi-avb.dts
    index 181ebfdef0ab..0bea70f67a4f 100644
    --- a/arch/arm/boot/dts/rk3288-evb-rk628-rgb2hdmi-avb.dts
    +++ b/arch/arm/boot/dts/rk3288-evb-rk628-rgb2hdmi-avb.dts
    @@ -39,6 +39,20 @@
    status = "okay";
    };

    +&xin_osc0_func {
    + compatible = "fixed-factor-clock";
    + clocks = <&cru SCLK_TESTOUT>;
    + clock-mult = <1>;
    + clock-div = <1>;
    +};
    +
    +&rk628 {
    + pinctrl-names = "default";
    + pinctrl-0 = <&test_clkout>;
    + assigned-clocks = <&cru SCLK_TESTOUT_SRC>;
    + assigned-clock-parents = <&xin24m>;
    +};

    &rk628_hdmi {
    status = "okay";

    @@ -114,3 +128,11 @@
    connect = <&vopl_out_rgb>;
    status = "disabled";
    };
    +
    +&pinctrl {
    + test {
    + test_clkout: test-clkout {
    + rockchip,pins = <0 17 RK_FUNC_1 &pcfg_pull_none>;
    + };
    + };
    +};

如果是 RK3399+RK628 平台,硬件上 RK628 的 24M 时钟需要由 RK3399 的 PIN-U28 clk_testout2 提供,软件补丁参考 HDMI2GVI 章节。

HDMITX Audio

HDMITX 模式下, HDMI音频数据是通过RK628 I2S接收的,需要与SOC的I2S连接,并配置好声卡供系统调用。如下,RK628 I2S与SOC的I2S0连接:

hdmi_sound: hdmi-sound {
compatible = "simple-audio-card";
simple-audio-card,format = "i2s";
simple-audio-card,name = "hdmi-sound";
status = "okay";
simple-audio-card,cpu {
sound-dai = <&i2s0>;
};
simple-audio-card,codec {
sound-dai = <&rk628_hdmi>;
};
};

GVI

GVI 说明

GVI (General Video Interface) 是一种用于视频信号高速传输的通用接口,采用 8B/10B 编码技术和 CDR 架构,支持 one-setcion/non-division、two-secion/2 division 模式,传输带宽为 3.75Gbps/lane,最大可以支持 8lane 3840x2160P60 输出。

配置说明

  1. divison 模式配置
  • GVI 默认为 one section 模式,对于 two section 模式的屏可以通过在 dts 中加入如下属性打开
&rk628_gvi {

rockchip,division-mode;

}

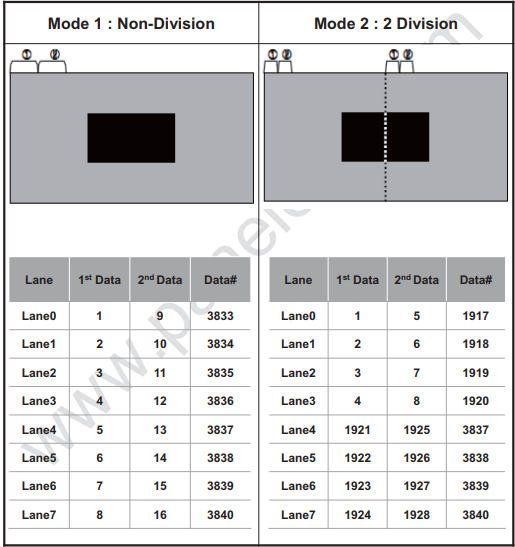

  • 不同模式数据传输方式

RK628-GVI-division-pixel-data

  1. DTS 通路配置demo
  • RGB2GVI

    rk628-rgb-2-gvi

    可以参考 dts demo:arch/arm/boot/dts/rk3288-evb-rk628-rgb2gvi-avb.dts

  • HDMI2GVI

    rk628-HDMI2GVI

    可以参考 dts demo:arch/arm/boot/dts/rk3288-evb-rk628-hdmi2gvi-avb.dts

    如下是 rk3399 平台 HDMI2GVI 软件修改补丁:

/ {
+ panel_gvi {
+ compatible = "simple-panel";
+ //backlight = <&backlight>;
+ power-supply = <&vcc_lcd>;
+ prepare-delay-ms = <20>;
+ //enable-gpios = <&gpio7 21 GPIO_ACTIVE_HIGH>;
+ enable-delay-ms = <200>;
+ disable-delay-ms = <20>;
+ unprepare-delay-ms = <20>;
+ bus-format = <MEDIA_BUS_FMT_RGB888_1X24>;
+ width-mm = <136>;
+ height-mm = <217>;
+ status = "okay";
+
+ display-timings {
+ native-mode = <&timing>;
+
+ timing: timing {
+ clock-frequency = <594000000>;
+ hactive = <3840>;
+ vactive = <2160>;
+ hback-porch = <296>;
+ hfront-porch = <176>;
+ vback-porch = <72>;
+ vfront-porch = <8>;
+ hsync-len = <88>;
+ vsync-len = <10>;
+ hsync-active = <1>;
+ vsync-active = <1>;
+ de-active = <0>;
+ pixelclk-active = <0>;
+ };
+ };
+
+ port {
+ panel_in_gvi: endpoint {
+ remote-endpoint = <&gvi_out_panel>;
+ };
+ };
+ };
};

+&i2c7 {
+ clock-frequency = <400000>;
+ status = "okay";
+
+ rk628: rk628@50 {
+ reg = <0x50>;
+ interrupt-parent = <&gpio2>;
+ interrupts = <RK_PA0 IRQ_TYPE_LEVEL_HIGH>;
+ //enable-gpios = <&gpio0 RK_PC5 GPIO_ACTIVE_HIGH>;
+ reset-gpios = <&gpio3 RK_PC0 GPIO_ACTIVE_LOW>;
+ pinctrl-0 = <&rk628_rst>;
+ pinctrl-names = "default";
+ status = "okay";
+ };
+};
+
+#include <arm/rk628.dtsi>
+

+&hdmi {
+ status = "okay";
+
+ ports {
+ #address-cells = <1>;
+ #size-cells = <0>;
+ port@1 {
+ reg = <1>;
+
+ hdmi_out_hdmirx: endpoint {
+ remote-endpoint = <&hdmirx_in_hdmi>;
+ };
+ };
+ };
+};
+
+&rk628_gvi {
+ pinctrl-names = "default";
+ pinctrl-0 = <&gvi_hpd_pins>, <&gvi_lock_pins>;
+ status = "okay";
+ rockchip,lane-num = <8>;
+ /* rockchip,division-mode; */
+
+ ports {
+ #address-cells = <1>;
+ #size-cells = <0>;
+
+ port@0 {
+ reg = <0>;
+
+ gvi_in_post_process: endpoint {
+ remote-endpoint = <&post_process_out_gvi>;
+ };
+ };
+
+ port@1 {
+ reg = <1>;
+
+ gvi_out_panel: endpoint {
+ remote-endpoint = <&panel_in_gvi>;
+ };
+ };
+ };
+};
+
+&rk628_combtxphy {
+ status = "okay";
+};
+
+&rk628_post_process {
+ status = "okay";
+
+ ports {
+ #address-cells = <1>;
+ #size-cells = <0>;
+
+ port@0 {
+ reg = <0>;
+
+ post_process_in_hdmirx: endpoint {
+ remote-endpoint = <&hdmirx_out_post_process>;
+ };
+ };
+
+
+ port@1 {
+ reg = <1>;
+
+ post_process_out_gvi: endpoint {
+ remote-endpoint = <&gvi_in_post_process>;
+ };
+ };
+ };
+};
+
+&rk628_combrxphy {
+ status = "okay";
+};
+
+&rk628_hdmirx {
+ status = "okay";
+
+ ports {
+ #address-cells = <1>;
+ #size-cells = <0>;
+
+ port@0 {
+ reg = <0>;
+
+ hdmirx_in_hdmi: endpoint {
+ remote-endpoint = <&hdmi_out_hdmirx>;
+ };
+ };
+ port@1 {
+ reg = <1>;
+
+ hdmirx_out_post_process: endpoint {
+ remote-endpoint = <&post_process_in_hdmirx>;
+ };
+ };
+ };
+};

&pinctrl {
+ rk628_gpio {
+ rk628_rst: rk628_rst {
+ rockchip,pins = <3 16 RK_FUNC_GPIO &pcfg_pull_none>;
+ };
+ };
+
+ test {
+ clk_testout2: clk_testout2 {
+ rockchip,pins = <0 8 RK_FUNC_3 &pcfg_pull_none>;
+ };
+ };
};

/* rk3399 控制器提供的 24MHz 同源修改如下 */
+&xin_osc0_func {
+ compatible = "fixed-factor-clock";
+ clocks = <&cru SCLK_TESTCLKOUT2>;
+ clock-mult = <1>;
+ clock-div = <1>;
+};
+

+&rk628: rk628@50 {
+ pinctrl-0 = <&rk628_rst>, <&clk_testout2>;
+ pinctrl-names = "default";
+ assigned-clocks = <&cru SCLK_TESTCLKOUT2>;
+ assigned-clock-rates = <24000000>;
+};
+

MIPI CSI

MIPI CSI用于HDMIRX to MIPI CSI接口转换,适用于HDMI IN应用场景。

dts配置

dts配置参考如下,涉及到相关硬件连接,请根据项目实际修改:

  1. plugin-det-gpios 用于检测5V状态,即检测HDMI线缆是否插入。

  2. power-gpios 用于RK AP端(如RK3288/RK3399)的MIPI CSI接口电源域供电控制。

&rk628_combrxphy {
status = "okay";
};

&rk628_combtxphy {
status = "okay";
};

&rk628_csi {
status = "okay";
plugin-det-gpios = <&gpio0 13 GPIO_ACTIVE_HIGH>;
power-gpios = <&gpio0 17 GPIO_ACTIVE_HIGH>;
rockchip,camera-module-index = <0>;
rockchip,camera-module-facing = "back";
rockchip,camera-module-name = "RK628-CSI";
rockchip,camera-module-lens-name = "NC";

port {
hdmiin_out0: endpoint {
remote-endpoint = <&mipi_in>;
data-lanes = <1 2 3 4>;
};
};
};

&mipi_phy_rx0 {
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;
#address-cells = <1>;
#size-cells = <0>;

mipi_in: endpoint@1 {
reg = <1>;
remote-endpoint = <&hdmiin_out0>;
data-lanes = <1 2 3 4>;
};
};

port@1 {
reg = <1>;
#address-cells = <1>;
#size-cells = <0>;

dphy_rx_out: endpoint@0 {
reg = <0>;
remote-endpoint = <&isp_mipi_in>;
};
};
};
};

&rkisp1 {
status = "okay";
port {
#address-cells = <1>;
#size-cells = <0>;

isp_mipi_in: endpoint@0 {
reg = <0>;
remote-endpoint = <&dphy_rx_out>;
};
};
};

注意事项

  1. RK AP端对MIPI CSI数据接收部分,类似于camera sensor v4l2驱动,可使用media-ctl、v4l2-ctl工具来调试。
  2. HDMI IN应用场景,接收3840X2160-30Hz时,MIPI速率较高,ISP频率需要达到625MHz或以上,部分芯片平台(如RK3399)需要修改时钟树配置,使ISP能够获取到需要的频点,同时ISP驱动中需要增加配置对应的频点。以RK3288/RK3399为例,ISP驱动相关代码在:
drivers/media/platform/rockchip/isp1/dev.c
  1. 当HDMI IN为3840X2160-30Hz时,根据实际系统负载,可能会存在带宽不足导致丢帧或MIPI接收异常等问题,此时需要提高DDR频率,若仍无改善,可给ISP预留使用CMA内存,以解决此问题。
  • 在rockchip_defconfig配置预留CMA内存128MB
CONFIG_CMA=y
CONFIG_CMA_SIZE_MBYTES=128
  • 在dts配置ISP关闭IOMMU,使用CMA内存
&isp_mmu {
status = "disabled";
};

DEBUG

I2C通信异常

如下log表示RK628的I2C通信异常导致RK628的各个模块注册不上,需要检查RK628的时序以及24MHz的基准时钟,以及相关pin的iomux。

...
[ 0.960609] rk628 1-0050: failed to access register: -6
...
[ 1.137516] [drm] Rockchip DRM driver version: v1.0.1
[ 1.137982] rockchip-drm display-subsystem: devfreq is not set
[ 1.139225] rockchip-drm display-subsystem: bound ff930000.vop (ops vop_component_ops)
[ 1.140167] rockchip-drm display-subsystem: bound ff940000.vop (ops vop_component_ops)
[ 1.140707] dwhdmi-rockchip ff980000.hdmi: registered DesignWare HDMI I2C bus driver
[ 1.140838] dwhdmi-rockchip ff980000.hdmi: Detected HDMI TX controller v2.01a with HDCP (DWC HDMI
2.0 TX PHY)
[ 1.141198] dwhdmi-rockchip ff980000.hdmi: can't find next bridge
[ 1.141563] rockchip-drm display-subsystem: failed to bind ff980000.hdmi (ops
dw_hdmi_rockchip_ops): -517
[ 1.141942] rockchip-drm display-subsystem: master bind failed: -517
[ 1.142933] rockchip-dmc dmc: Get drm_device fail

RK628 PLL 锁定异常

如下log表示RK628 的 cpll 处于未 lock 状态, 按如下步骤排查:

1、24MHz 时钟的电压是否符合预期设计; 2、i2c bus 下面是否有和 rk628 同一设备地址的其他硬件设备,干扰 i2c 的通信;

...
rk628-cru rk628-cru: rk628_clk_cpll is not lock
...

寄存器读写

寄存器调试节点:

console:/ # ls /d/regmap/
0-001b 1-0050-dsi0 2-001a rk628-dsi0-phy
1-0050-combtxphy 1-0050-grf ff890000.i2s
1-0050-cru 1-0050-rk628-pinctrl ff96c000.video-phy

寄存器节点默认只读,如果需要寄存器可写,需要添加如下修改:

diff --git a/drivers/base/regmap/regmap-debugfs.c b/drivers/base/regmap/regmap-debugfs.c
index 3f0a7e262d69..b819645edd84 100644
--- a/drivers/base/regmap/regmap-debugfs.c
+++ b/drivers/base/regmap/regmap-debugfs.c
@@ -259,7 +259,7 @@ static ssize_t regmap_map_read_file(struct file *file, char __user *user_buf,
count, ppos);
}

-#undef REGMAP_ALLOW_WRITE_DEBUGFS
+#define REGMAP_ALLOW_WRITE_DEBUGFS
#ifdef REGMAP_ALLOW_WRITE_DEBUGFS
/*
* This can be dangerous especially when we have clients such as
  1. 读寄存器

    console:/ # cat /d/regmap/1-0050-grf/registers
    000: 0600062b
    004: ffffffff
    008: 00000000
    00c: 00000000
    010: 00000001
    014: 00000000
    018: 00050000
    01c: 000a032a
    020: 00320302

  2. 写寄存器

    console:/ # echo 0x000 0xffffffff > /d/regmap/1-0050-grf/registers

输入输出信息

cat /d/dri/0/summary

console:/ # cat /d/dri/0/summary
VOP [ff930000.vop]: DISABLED
VOP [ff940000.vop]: ACTIVE
Connector: DPI
overlay_mode[0] bus_format[100a] output_mode[0] color_space[0]
Display mode: 720x1280p60
clk[64000] real_clk[64000] type[8] flag[5]
H: 720 760 770 810
V: 1280 1302 1306 1317
win0-0: ACTIVE
format: AB24 little-endian (0x34324241) SDR[0] color_space[0]
csc: y2r[0] r2r[0] r2y[0] csc mode[0]
zpos: 0
src: pos[0x0] rect[720x1280]
dst: pos[0x0] rect[720x1280]
buf[0]: addr: 0x00384000 pitch: 2880 offset: 0
win1-0: DISABLED
win2-0: DISABLED
win2-1: DISABLED
win2-2: DISABLED
win2-3: DISABLED
win3-0: DISABLED
win3-1: DISABLED
win3-2: DISABLED
win3-3: DISABLED
post: sdr2hdr[0] hdr2sdr[0]
pre : sdr2hdr[0]
post CSC: r2y[0] y2r[0] CSC mode[1]

cat /d/clk/clk_summary

root@rk3288:/ # cat /d/clk/clk_summary | grep rk628
rk628_clk_gpio_db3 0 0 24000000
rk628_clk_gpio_db2 0 0 24000000
rk628_clk_gpio_db1 0 0 24000000
rk628_clk_gpio_db0 0 0 24000000
rk628_clk_hdmirx_cec 0 0 39331
rk628_clk_txesc 0 0 24000000
rk628_clk_cfg_dphy1 0 0 24000000
rk628_clk_cfg_dphy0 1 1 24000000
rk628_clk_gpll 0 0 983039999
rk628_clk_gpll_mux 0 0 983039999
rk628_clk_i2s_8ch_src 0 0 98304000
rk628_mclk_i2s_8ch 0 0 98304000
rk628_clk_i2s_8ch_frac 0 0 3736462
rk628_clk_hdmirx_aud 0 0 98304000
rk628_clk_cpll 1 1 1188000000
rk628_clk_cpll_mux 3 3 1188000000
rk628_clk_bt1120dec 0 0 148500000
rk628_pclk_logic 3 7 99000000
rk628_pclk_gpio0 0 1 99000000
rk628_pclk_gpio1 0 1 99000000
rk628_pclk_gpio2 0 1 99000000
rk628_pclk_gpio3 0 1 99000000
rk628_pclk_txphy_con 1 1 99000000
rk628_pclk_efuse 0 0 99000000
rk628_pclk_i2c2apb 0 0 99000000
rk628_pclk_cru 0 0 99000000
rk628_pclk_adapter 0 0 99000000
rk628_pclk_regfile 0 0 99000000
rk628_pclk_dsi0 1 1 99000000
rk628_pclk_dsi1 0 0 99000000
rk628_pclk_csi 0 0 99000000
rk628_pclk_hdmitx 0 0 99000000
rk628_pclk_rxphy 0 0 99000000
rk628_pclk_hdmirx 0 0 99000000
rk628_pclk_gvihost 0 0 99000000
rk628_sclk_vop 1 1 64000000
rk628_clk_rx_read 1 1 64000000
rk628_clk_imodet 0 0 49500000
rk628_i2s_mclkout 0 0 12000000

主副屏属性配置

以 RGB2DSI 为例,DPI 表示输入为 RGB,DSI 表示输出为 DSI。当需要配置主副屏属性时,应根据输出的对应类型进行配置。

console:/ # ls /sys/class/drm/
card0 card0-DSI-1 controlD64 renderD128 version

属性配置如下:

sys.hwc.device.primary=DSI

Android9.0 以上:

vendor.hwc.device.primary=DSI

自测模式

在调试过程中,可以通过以下命令测试输出模块的控制器、对应的 phy、屏端这条链路是否正常工作,如果 color bar 能正常显示,请检查主控输出、RK628 input、RK628 Process 的配置,反之请检查对应输出接口和屏端的配置:

HDMITX color bar

echo 0x70324 0x00 > /d/regmap/1-0050-hdmi/registers
echo 0x70324 0x40 > /d/regmap/1-0050-hdmi/registers

DSI color bar

echo 0x50038 0x13f02 > /d/regmap/1-0050-dsi0/registers

GVI color bar

echo  0x80060 0x1 > /d/regmap/1-0050-gvi/registers

行场解析

rk628_bt1120_rx

通过如下命令可以判断 rk628_bt1120_rx 解析到行场是否正确:

cat /d/regmap/1-0051-grf/registers | grep 12c
[28:16]:Decoder 1120 last line_number of Y
[12:0]:Decoder 1120 last line_number of CbCr

cat /d/regmap/1-0051-grf/registers | grep 130
[24:13]:Decoder 1120 last pixel number of Y
[12:0]:Decoder 1120 last pixel number of CbCr
