前言

概述

本文档主要介绍 RK 平台芯片功耗的一些基础概念和优化方法。

产品版本

产品名称	内核版本
所有芯片	所有内核版本

读者对象

本文档（本指南）主要适用于以下工程师：

技术支持工程师

软件开发工程师

修订记录

版本号	作者	修改日期	修改说明
V1.0.0	陈亮	2019-08-31	初始版本
V1.0.1	黄莹	2021-04-29	修改格式，增加版权信息

[TOC]

基础概念

频率（clk）和电压（voltage）

SoC 内部一般会包含很多模块，比如:ARM,GPU,DDR,I2C,SPI,USB 等，每个模块工作的时候，数字逻辑部分需要一个合适频率和对应的电压，模块频率越高，需要的电压也会越高，频率和电压是功耗的两个重要参数。

电压域 VD（voltage domain）和电源域 PD（power domain）

SoC 内部的各个模块，一般都有数字逻辑部分和 IO 部分，数字逻辑部分主要负责运算和状态控制，IO 部分主要负责接口信号传输（有些模块没有 IO，比如：ARM，GPU 等），数字逻辑和 IO 的供电一般都是分开的，IO 部分的功耗比较固定，而数字逻辑部分的功耗受频率和电压影响变化很大，为了优化功耗，把芯片内部数字逻辑部分按模块划分成电压域和电源域。

电压域表示芯片内部几个模块共同由一个外部电源供电的区域，可以独立调节或开关电压。一般运行电压相近，并且功耗不大的模块，可以放在同一个电压域中，但是如果功耗很大，最好独立一个电压域，方便做功耗管理，也避免峰值电流超过外部电源的限制。要保证所有的模块可以正常工作，需要把电压域的电压设置到对电压要求最高的模块所需要的电压（不包含关闭的模块）。
一个电压域里面可能包含很多个模块，而这些模块一般不会同时工作，在有供电的情况下，不工作的模块存在漏电流（leakage），为了减小漏电流，通常会把一个电压域内部划分成几个区域，每个区域可以独立开关（switch off）电源，某个区域关闭电源后，就与其他模块隔离（isolation），可以大大减小漏电流，这样的区域就叫做电源域。

以 RK3399 为例，有 6 个 VD：

VD_CORE_B: 包含两个大核 Contex-A72，功耗比较大，所以独立一个电压域。
VD_CORE_L: 包含四个小核 Contex-A53，功耗比较大，所以独立一个电压域。
VD_LOGIC: 包含一些外设的控制器和系统总线，比如：USB，EMMC，GMAC，SPI，I2C，EDP，VOP，AXI，AHB，APB 等。
VD_CENTER: 包含 vdpu,vepu,iep,rga 和 DDR 控制器。
VD_GPU: 包含 GPU，功耗比较大，所以独立一个电压域。
VD_PMU: 包含 PMU,SRAM,GPIO,PVTM 等涉及待机唤醒流程的模块。

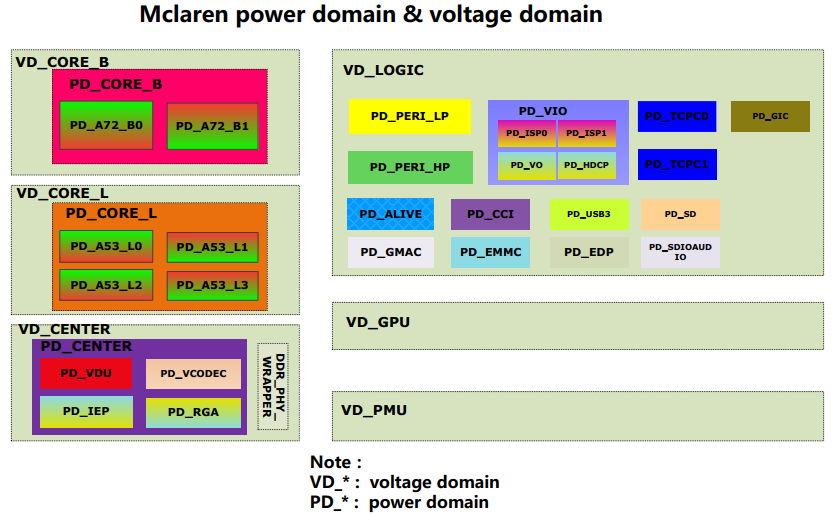

框图如下：

DCDC(Direct Current)和 LDO(low dropout regulator)

SoC 的外部供电主要分为 DCDC 和 LDO 两种：

DCDC 一般是指开关电源，转换效率高，效率能达到~80%~90%，电流较大时，需要用 DCDC 提高电源效率；
LDO 主要特点是输入电流等于输出电流，所以电源效率就等于输出电压/输入电压，假设输入 3.8V，输出 1.0V，电源效率就是 1V/3.8V=26.3%, 电源效率低；

以 RK3126+RK816 的供电方案为例：

RK816 的 4 路 BUCK 分别给 RK3126 的 ARM、LOG、DDR、IO 供电，因为这几路电流都比较大(BUCK 是一种降压型 DCDC)；
RK816 的 6 路 LDO 分别给 RK3126 的 PLL，PHY 和一些外设供电，这些模块的电流一般都比较小；

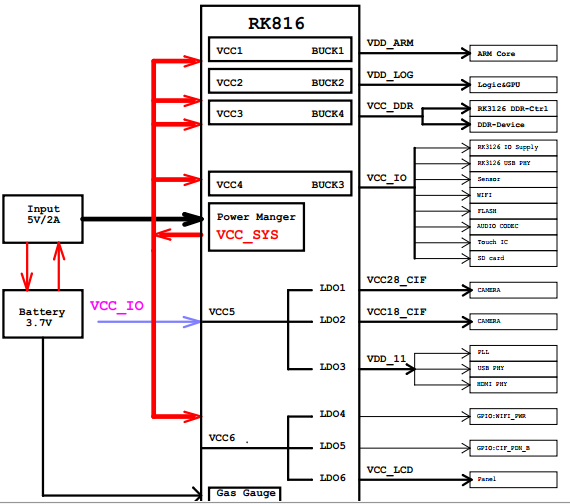

供电框图如下：

静态功耗和动态功耗

静态功耗是指 SoC 内部模块没有工作时，晶体管的泄露电流所消耗的功耗，静态功耗大小随温度和电压的升高而增大。
动态功耗是指 SoC 内部模块工作时，内部电路翻转所消耗的功耗，动态功耗大小随频率和电压的升高而增大。

动态功耗公式：
    /* C是常量， V是电压， F是频率 */
    P(d)= C * V^2 * F

DVFS(Dynamic Voltage and Frequency Scaling)、CPUFREQ 和 DEVFREQ

模块工作频率越高，电压越高，则功耗也越大，所以需要通过动态调整频率电压优化功耗，当系统空闲时，降低频率和电压，系统繁忙时，提高频率和电压。

DVFS 是指动态调频调压的技术，作为 CPUFREQ 和 DEVFREQ 底层技术的实现；
CPUFREQ 是指动态调节 CPU 频率的软件框架，包含几种不同的调频策略，细节请查看文档《Rockchip-Developer-Guide-Linux4.4-CPUFreq-CN》；
DEVFREQ 是指动态调节外设(不包含 CPU)频率的软件框架，包含几种不同的调频策略，细节请查看《Rockchip-Developer-Guide-Linux4.4-Devfreq》；

功耗测量

优化功耗之前，需要把各路电源的电压和电流都测量出来，分析数据，然后再做对应的优化。

注：温度是影响功耗的一个重要参数，所以测量功耗的同时需要实时记录温度，获取温度的命令如下：

cat /sys/class/thermal/thermal_zone0/temp

测量方法

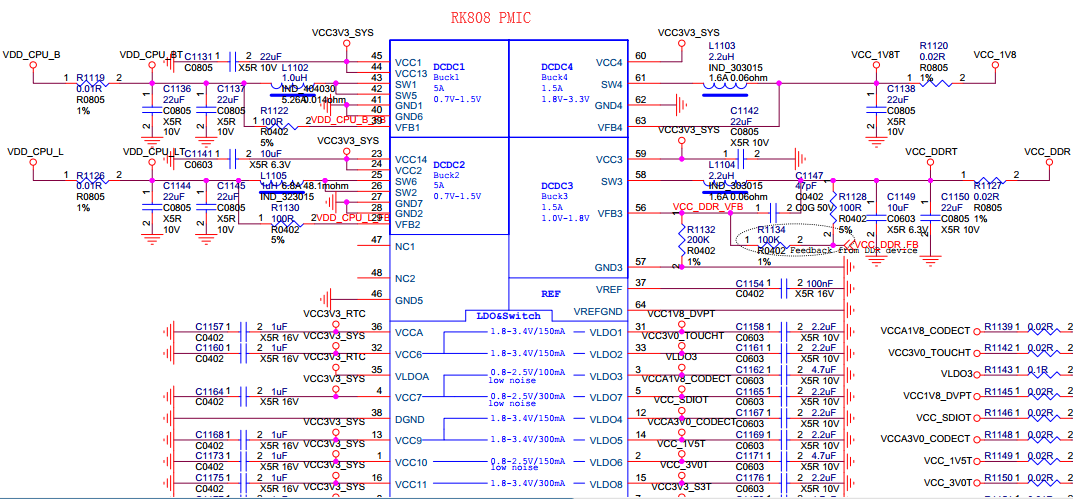

在电路上串联一个电阻 R，测量电阻两端的电压差 U，则电流 I=U/R，一般电阻用 0.01 欧姆，需要根据电流大小调整电阻大小。以 RK3399 EVB 板为例，采用电压测量法，在 VDD_CPU_B,VDD_CPU_L,VCC_1V8,VCC_DDR 输出端都串联了 0.01 欧姆电阻，如下图：

测量工具

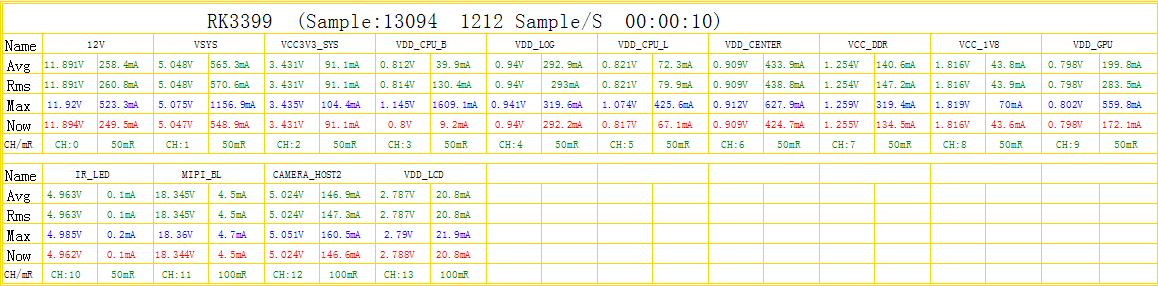

由于需要测量的电源有很多路，使用多路电压电流采集器可以有效地提高测试效率。PowerMeterage 是 RockChip 开发的电压电流采集工具，可以同时测量 20 路功耗数据，界面如下：

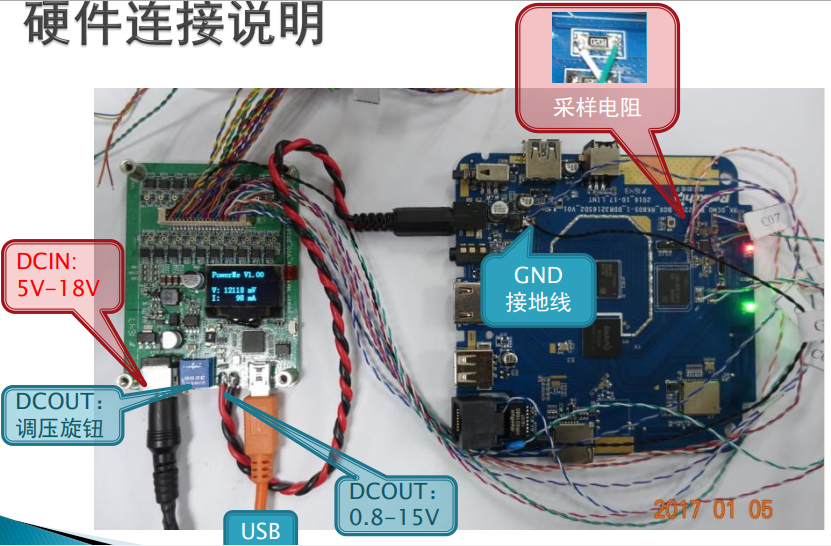

PowerMeterage 硬件连接如下：

功耗数据分析

计算理论功耗

使用 PowerMeterage 工具，分解各路功耗，DCDC 按~80%-90%的效率折算到电池端，LDO 输出电流等于输入电流，把 DCDC，LDO 和其他电源都折算到电池端，加起来估算总功耗，如果和实测电池端的功耗相差太大，则可能存在漏电，需要进一步分析。

以 RK3326 EVB 板为例，静态桌面功耗数据如下：

注：各路测试结果需要折算到电池端(3.8V)的功耗，所以对比电池端的实测电流和理论电流会更方便。

类型	各路输出	电压(V)	实测电流(mA)	3.8V 端理论电流（mA）	备注
DC/DC	VDD_ARM	0.96	10.20	3.23	按 80%效率, 换算公式：V * I / 效率 / 电池电压
DC/DC	VDD_LOG	0.96	89.30	28.20	例如：LOG 3.8V 端理论电流=0.96 * 89.3 / 0.8 / 3.8 = 28.2
DC/DC	VCC_DDR	1.26	38.50	15.91
DC/DC	VCC_IO	2.99	4.50	4.43
LDO	VCC_1V8	1.81	28.80	28.80	LDO 输出电流等输入电流
LDO	VDD_1V0	1.00	10.90	10.90
LDO	VCC3V0_PMU	3.01	1.20	1.20
电池端	VBAT	3.81	94.60	92.67	理论值和实测值相近

对比 EVB 数据

分解的各路功耗数据，在相同场景下和 EVB 上的数据做对比，确认是否存在异常，比如下面是 RK3326 EVB 板和客户样机在静态桌面下的功耗对比，可以看出来客户板子的 ARM、LOG 两路功耗存在异常，需要进一步分析。

类型	各路输出	EVB		客户样机
		电压(V)	电流(mA)	电压(V)	电流(mA)
DC/DC	VDD_ARM	0.96	10.20	1.10	212.50
DC/DC	VDD_LOG	0.96	89.30	1.00	151.30
DC/DC	VCC_DDR	1.26	38.50	1.27	40.50
DC/DC	VCC_IO	2.99	4.50	2.99	4.80
LDO	VCC_1V8	1.81	28.80	1.81	29.80
LDO	VDD_1V0	1.00	10.90	1.00	10.20
LDO	VCC3V0_PMU	3.01	1.20	3.01	1.40
电源端	VBAT	3.81	94.60	3.81	191.6

各路数据分析

VDD_CORE/VDD_CPU/VDD_ARM

这三个名字是指同一个电源，即：ARM 核心的电源，主要从以下几个方面分析功耗：

确认频率电压表(opp-table)是否正常，实测电压和设置电压是否一致。

相关的命令如下：

/* 获取频率电压表, target这一列表示某个频率需求的电压 */
cat /sys/kernel/debug/opp/opp_summary
 device                rate(Hz)    target(uV)    min(uV)    max(uV)
-------------------------------------------------------------------
...
 cpu0
                      408000000       950000      950000     1350000
                      600000000       950000      950000     1350000
                      816000000      1000000     1000000     1350000
                     1008000000      1125000     1125000     1350000
                     1200000000      1275000     1275000     1350000
                     1248000000      1300000     1300000     1350000
                     1296000000      1350000     1350000     1350000

/* 查看cpufreq当前使用的变频策略，默认的interactive策略cpu是变频的 */
cat /sys/devices/system/cpu/cpu0/cpufreq/scaling_governor
interactive

/* 设置userspace策略定频cpu，然后设置不同频率，比较设置电压和实测电压 */
echo userspace > /sys/devices/system/cpu/cpu0/cpufreq/scaling_governor
cat /sys/devices/system/cpu/cpu0/cpufreq/scaling_governor
userspace

/* 查看cpufreq支持的频率点 */
cat /sys/devices/system/cpu/cpu0/cpufreq/scaling_available_frequencies
408000 600000 816000 1008000 1200000 1248000 1296000

/* 设置定频的频率 */
echo 408000 > /sys/devices/system/cpu/cpu0/cpufreq/scaling_setspeed

/* 确认当前频率 */
cat /sys/devices/system/cpu/cpu0/cpufreq/scaling_cur_freq
408000

/* 确认当前电压，并实测比较，vdd_arm表示regulator的名字，不同项目会有变化 */
cat /sys/kernel/debug/regulator/vdd_arm/voltage                                <
950000

/* 获取所有regulator当前的电压 */
cat /sys/kernel/debug/regulator/regulator_summary                              <
 regulator                      use open bypass voltage current     min     max
-------------------------------------------------------------------------------
...
 vcc3v8_sys                       0   12      0  3800mV     0mA  3800mV  3800mV
    deviceless                                                      0mV     0mV
    vdd_logic                     0    4      0   950mV     0mA   950mV  1350mV
       dmc                                                        950mV  1350mV
       ff400000.gpu                                               950mV  1350mV
       bus-apll                                                   950mV  1350mV
       deviceless                                                   0mV     0mV
    vdd_arm                       0    2      0   950mV     0mA   950mV  1350mV
       cpu0                                                       950mV  1350mV
       deviceless                                                   0mV     0mV
...

查看 cpu 负载，分析是否有异常的任务或中断。

/* 使用top命令查看任务负载，不同版本的top输出会有差异，此版本top支持查看线程和线程运行的cpu */
top -m 5 -t
User 51%, System 2%, IOW 0%, IRQ 0%
User 712 + Nice 0 + Sys 33 + Idle 634 + IOW 0 + IRQ 0 + SIRQ 0 = 1379

/* PR这一列表示线程当前运行的cpu，所有cpu的负载百分比加起来等于100%，所以每个cpu的最高的负载百分比为100%/NR_CPU，4核的SoC单个CPU最高负载百分比为25% */
  PID   TID PR CPU% S     VSS     RSS PCY UID      Thread          Proc
 2631  2631  3  25% R   3104K    552K  fg root     busybox         busybox
 2632  2632  2  25% R   3104K    552K  fg root     busybox         busybox
 2633  2633  1   3% R    740K    400K  fg root     top             /data/top
  255   476  0   0% S  15492K   4988K  fg system   HwBinder:255_1  /vendor/bin/hw/android.hardware.sensors@1.0-service
  419   478  1   0% S 3770752K 256884K  fg system   SensorService   system_server

/* 使用cpustats观察cpu频率变化 */
cpustats
Total: User 600 + Nice 0 + Sys 3 + Idle 591 + IOW 0 + IRQ 0 + SIRQ 0 = 1194
  408000kHz 0 +
  600000kHz 0 +
  816000kHz 0 +
  1008000kHz 0 +
  1200000kHz 0 +
  1248000kHz 0 +
  1296000kHz 0 +
  1416000kHz 0 +
  1512000kHz 1200 = 1200 /* 统计时间内，总共有1200个系统时间片（jiffies），1512M运行了1200个时间片 */
/* 下面可以看到每个cpu的负载情况，包括用户态，内核态，中断和空闲时间 */
cpu0: User 0 + Nice 0 + Sys 1 + Idle 294 + IOW 0 + IRQ 0 + SIRQ 0 = 295
cpu1: User 299 + Nice 0 + Sys 1 + Idle 0 + IOW 0 + IRQ 0 + SIRQ 0 = 300
cpu2: User 1 + Nice 0 + Sys 1 + Idle 296 + IOW 0 + IRQ 0 + SIRQ 0 = 298
cpu3: User 300 + Nice 0 + Sys 1 + Idle 0 + IOW 0 + IRQ 0 + SIRQ 0 = 301

/* 通过cpufreq节点查看各个频率运行时间的占比，时间单位：jiffies */
cat /sys/devices/system/cpu/cpu0/cpufreq/stats/time_in_state
408000 718186
600000 548
816000 368
1008000 1578
1200000 1104
1248000 84
1296000 101
1416000 678
1512000 47495

/* 查看所有外设的中断数量 */
cat /proc/interrupts
           CPU0       CPU1       CPU2       CPU3
  1:          0          0          0          0     GICv2  29 Edge      arch_timer
  2:     181898     165057     636772     839244     GICv2  30 Edge      arch_timer
  5:     180743      39000      28905      65189     GICv2  62 Level     rk_timer
 13:     260634          0          0          0     GICv2  39 Level     ff180000.i2c
 14:     354805          0          0          0     GICv2  40 Level     ff190000.i2c
 15:          0          0          0          0     GICv2  41 Level     ff1a0000.i2c
...

VDD_GPU

VDD_GPU 的功耗主要是确认频率电压表是否正常，实测电压和设置电压是否一致，用的是 devfreq 节点。

注：有些芯片 GPU 模块没有独立的 VD，会把 GPU 放在 VDD_LOGIC 里面，这时候需要确认的则是 VDD_LOGIC 的电压是否正常。

/* 获取频率电压表 */
cat /sys/kernel/debug/opp/opp_summary
 device                rate(Hz)    target(uV)    min(uV)    max(uV)
-------------------------------------------------------------------
...
 platform-ff400000.gpu
                      200000000       950000      950000      950000
                      300000000       950000      950000      950000
                      400000000      1025000     1025000     1025000
                      480000000      1100000     1100000     1100000
                      520000000      1150000     1150000     1150000
...

/* 查看gpu devfreq当前使用的变频策略，默认的simple_ondemand策略gpu是变频的 */
cat /sys/class/devfreq/ff400000.gpu/governor
simple_ondemand
注：ff400000.gpu其中ff400000是gpu的寄存器地址，所以不同芯片这个name也会不同。

/* 设置userspace策略定频gpu，然后设置不同频率，比较设置电压和实测电压 */
echo userspace > /sys/class/devfreq/ff400000.gpu/governor
cat /sys/class/devfreq/ff400000.gpu/governor
userspace

/* 查看gpu devfreq支持的频率点 */
cat /sys/class/devfreq/ff400000.gpu/available_frequencies
520000000 480000000 400000000 300000000 200000000

/* 设置定频的频率 */
echo 200000000 > /sys/class/devfreq/ff400000.gpu/userspace/set_freq

/* 确认当前频率 */
cat /sys/class/devfreq/ff400000.gpu/cur_freq
200000000

/* 确认当前电压，并实测比较 */
cat /sys/kernel/debug/regulator/vdd_gpu/voltage
950000

/* 查看gpu的负载 */
cat /sys/class/devfreq/ff400000.gpu/load
0@200000000Hz

VDD_LOGIC

VDD_LOGIC 里面一般会包含很多模块，为了方便功耗管理，内部又会划分成很多个 PD，主要从以下几个方面分析功耗：

确认各个模块的运行频率和开关状态。

cat /sys/kernel/debug/clk/clk_summary
   clock                         enable_cnt  prepare_cnt        rate   accuracy   phase
----------------------------------------------------------------------------------------
 xin24m                                   9           10    24000000          0 0
...
    pll_gpll                              1            1  1200000000          0 0
       gpll                               9           20  1200000000          0 0
          clk_sdio_div50                  1            1   100000000          0 0
             clk_sdio                     1            5   100000000          0 0
                sdio_sample               0            1    50000000          0 0
                sdio_drv                  0            1    50000000          0 180
          clk_emmc_div50                  1            1   300000000          0 0
             clk_emmc                     1            5   300000000          0 0
                emmc_sample               0            1   150000000          0 42
                emmc_drv                  0            1   150000000          0 180
...

确认各个 PD 的开关状态。

cat /sys/kernel/debug/pm_genpd/pm_genpd_summary                                <
domain                          status          slaves
    /device                                             runtime status
----------------------------------------------------------------------
pd_gpu                          off
    /devices/platform/ff400000.gpu                      suspended
pd_vi                           off
    /devices/platform/ff4a8000.iommu                    suspended
pd_vo                           on
    /devices/platform/ff460f00.iommu                    active
    /devices/platform/ff470f00.iommu                    suspended
    /devices/platform/ff2e0000.video-phy                suspended
    /devices/platform/ff450000.dsi                      active
    /devices/platform/ff460000.vop                      active
    /devices/platform/ff470000.vop                      suspended
    /devices/platform/ff480000.rk_rga                   suspended
pd_vpu                          off
    /devices/platform/ff440440.iommu                    suspended
    /devices/platform/ff442800.iommu                    suspended
    /devices/platform/vpu_combo                         suspended
pd_mmc_nand                     on
    /devices/platform/ff380000.dwmmc                    unsupported
    /devices/platform/ff390000.dwmmc                    unsupported
    /devices/platform/ff3b0000.nandc                    active
pd_gmac                         off
pd_sdcard                       off
pd_usb                          on
    /devices/platform/ff300000.usb                      active

DDR 模块一般会放在 VDD_LOGIC 里面，并且 DDR 模块功耗较大，和 GPU 一样使用 devfreq 策略优化功耗，所以需要确认频率电压表和实测电压。DDR 还有一些低功耗的配置，比如，pd_idle,sr_idle,odt 开关和其他一些 timing 配置，调试流程比较复杂，需要参考详细的 DDR 文档。

cat /sys/kernel/debug/opp/opp_summary
 device                rate(Hz)    target(uV)    min(uV)    max(uV)
-------------------------------------------------------------------
 platform-dmc
                      194000000       950000      950000      950000
                      328000000       950000      950000      950000
                      450000000       950000      950000      950000
                      528000000       975000      975000      975000
                      666000000      1000000     1000000     1000000
...

/* ddr默认使用dmc_ondemand变频策略 */
cat /sys/class/devfreq/dmc/governor
dmc_ondemand

其他设置频率和电压的命令与GPU devfreq一样。

VCC_DDR

VCC_DDR 主要是给 DDR 颗粒和 SoC 上 DDR-IO 部分供电，影响 VCC_DDR 功耗的参数有：DDR 频率，DDR 的负载，DDR 低功耗配置，DDR 颗粒类型等。相同条件下，不同厂商的 DDR 颗粒，功耗可能也会有很大的差异。

VCC_IO

VCC_IO 主要是给 SoC 上的 IO Pad 和一些外设供电，主要从以下几个方面分析功耗：

外设模块的工作状态，是否存在漏电。
SoC 上的 IO 管脚状态是否与外设匹配，比如，IO 输出高，而接的外设管脚是低电平。

常见场景分析

静态桌面

主要是显示模块在工作，CPU，GPU，DDR 应该降到最低频率，并且进入低功耗状态，VDD_CPU,VDD_GPU,VDD_LOGIC 都调到 opp-table 的最低电压，确认 clk_summary，pm_genpd_summary 的状态，确认外设模块（WIFI、BT 等）都处于关闭状态。静态桌面一般作为其他场景功耗的基础，所以需要优先把功耗调到最优状态。

视频播放

主要是视频解码器(VPU/RKVDEC)在工作，GPU 一般处于关闭状态，重点确认 DDR 的运行频率和 VDD_LOGIC 的电压是否正常。

游戏

主要是 CPU 和 GPU 在工作，重点分析 CPU 和 GPU 的负载，频率变化，VDD_CPU 和 VDD_GPU 的电压是否正常。

二级待机

一般情况下，VDD_CPU 和 VDD_GPU 会关闭电源，VDD_LOG 只保留部分唤醒模块供电，所以重点分析 IO，DDR 颗粒和一些外设的功耗。

功耗优化策略

CPU 优化

调整 cpufreq 参数。

/* 默认使用的是interactive变频策略，相关参数如下： */
ls -l /sys/devices/system/cpu/cpu0/cpufreq/interactive
go_hispeed_load	  /* 负载大于go_hispeed_load且频率小于hispeed_freq时，直接跳到hispeed_freq */
hispeed_freq        /* 从低频跳转到高频时，需要先跳到hispeed_freq过渡 */
above_hispeed_delay /* 频率大于hispeed_freq时，每次提频前需要维持的时间 */
min_sample_time	    /* 每次提频后，如果下一个频率是降频，降频前需要维持的时间 */
target_loads        /* 变频的目标负载 */
timer_rate          /* 负载采样时间，单位:us */
timer_slack         /* cpu进入idle后的负载采样时间 */
boost               /* 频率小于hispeed_freq时，持续boost到hispeed_freq */
boostpulse          /* 频率小于hispeed_freq时，boost到hispeed_freq，维持一段时间 */
boostpulse_duration /* boostpulse维持的时间，单位:us */
io_is_busy          /* io等待是否计算到cpu负载 */

我们主要调整hispeed_freq，target_loads，timer_rate这三个参数：

hispeed_freq:选择一个合适的过渡频率，让cpu稳定在中间频率，功耗最优，这个值太大或太小都会造成cpu容易跳到高频，增加功耗。
target_loads:加大后更容易跑低频，功耗下降，性能也会下降。
timer_rate:加大后更容易跑低频，功耗下降，性能也会下降。

关闭部分 cpu，限制 cpu 最高频率。

/* 关闭cpu2，cpu3 */
echo 0 > /sys/devices/system/cpu/cpu2/online
echo 0 > /sys/devices/system/cpu/cpu3/online

/* 限制cpu0最高跑1200MHz */
echo 1200000 > /sys/devices/system/cpu/cpu0/cpufreq/scaling_max_freq

ARM Big-Little 架构的 SoC，可以通过 CPUSET，把高负载的任务绑定在小核上，小核能效比更高。

注：对于 SMP 架构的 SoC，也可以把任务集中绑定在某些 cpu 上，让其他 cpu 可以进入低功耗状态，但是可能会导致 cpu 容易跑高频，功耗反而上升。

/* 创建小核分组 */
mkdir /dev/cpuset/little

/* 设置小核分组允许使用的cpu */
echo 0-3 > /dev/cpuset/little/cpus

/* 把pid=1111的任务加入到小核分组 */
echo 1111 > /dev/cpuset/little/tasks

/* Android系统，默认会创建几个分组，框架层把任务分类到不同的分组，可以调整每个分组的cpus，分析功耗 */
ls /dev/cpuset
background        /* 后台任务 */
foreground        /* 前景任务 */
system-background /* 系统级后台任务 */
top-app           /* 前景的焦点任务 */

通过 CPUCTL 限制高负载任务使用 cpu 的带宽(需要打开 CONFIG_CFS_BANDWIDTH 宏)。

/* 创建带宽限制分组 */
mkdir /dev/cpuctl/mygroup

/* 设置带宽限制的周期为10ms */
echo 10000 > /dev/cpuctl/mygroup/cpu.cfs_quota_us

/* 每个周期内，组内任务运行总时间不能超过5ms，这个值可以大于cfs_quota_us，因为是多个cpu运行时间总和 */
echo 5000 > /dev/cpuctl/mygroup/cpu.cfs_period_us

/* 把相关任务加入分组 */
echo 1111 > /dev/cpuctl/mygroup/tasks
echo 1112 > /dev/cpuctl/mygroup/tasks

/* cpu.shares表示通过权重限制任务的带宽，用于性能优化，不会影响功耗 */
/dev/cpuctl/mygroup/cpu.shares

DDR 优化

场景变频：不同场景配置不同 DDR 频率，4K 视频，录像，双屏显示等。

/* 场景定义 */
include/dt-bindings/clock/rk_system_status.h
#define SYS_STATUS_NORMAL       (1<<0)
#define SYS_STATUS_SUSPEND      (1<<1)
#define SYS_STATUS_IDLE         (1<<2)
#define SYS_STATUS_REBOOT       (1<<3)
#define SYS_STATUS_VIDEO_4K     (1<<4)
#define SYS_STATUS_VIDEO_1080P  (1<<5)
...

/* dts配置不同场景的频率 */
arch/arm64/boot/dts/rockchip/px30.dtsi
dmc: dmc {
	compatible = "rockchip,px30-dmc";
	...
	system-status-freq = <
		/*system status         freq(KHz)*/
		SYS_STATUS_NORMAL       528000
		SYS_STATUS_REBOOT       450000
		SYS_STATUS_SUSPEND      194000
		SYS_STATUS_VIDEO_1080P  450000
		SYS_STATUS_BOOST        528000
		SYS_STATUS_ISP          666000
		SYS_STATUS_PERFORMANCE  666000
	>;
	...

/* 获取当前系统处于哪个场景 */
cat /sys/class/devfreq/dmc/system_status
0x401

负载变频：监控负载，自动调整 DDR 频率，负载变频可能会导致性能下降，可以结合场景变频，在某些场景下，固定 DDR 频率。

/* dts配置负载变频参数，需要打开dfi节点监控DDR利用率 */
dmc: dmc {
	compatible = "rockchip,px30-dmc";
	...
	/* 通过dfi监控DDR的利用率 */
	devfreq-events = <&dfi>;
	/*
	 * 调频阀值：
	 * 当利用率超过40%时，调到最高频，
	 * 当负载小于40%且大于40%-20%是维持当前频率
	 * 当负载小于40%-20%，会调到一个频率，使得负载差不多为40%-2%/2。
	 */
	upthreshold = <40>;
	downdifferential = <20>;

/* 查看当前系统DDR的负载 */
cat /sys/class/devfreq/dmc/load                                       <
33@528000000Hz

DDR DEVFREQ 更详细的配置和优化请查看文档《Rockchip-Developer-Guide-Linux4.4-Devfreq》。

温控优化

当温度升高到一定程度时，功耗会急剧上升，并且在高压的情况下，表现更明显。

改善硬件散热条件。
优化软件温控策略，避免温度波动太大。
通过软件限制，避免高温时，同时出现高压。

&cpu0_opp_table {
	/* 温度超过85度的时候，限制cpu最高电压为1.1V */
	rockchip,high-temp = <85000>;
	rockchip,high-temp-max-volt = <1100000>;

	/* 或者直接通过限制最高主频来避免高压 */
	rockchip,high-temp-max-freq = <1008000>;
};

电源优化

降压电路，压降和电流较大时，建议使用 DCDC，提高效率，减小功耗。

例如：输入 3.3V，输出 1.0V-50mA

电源类型	输入电流	功耗
LDO	50mA	165mW
DCDC(按 80%效率)	18.9mA	62.4mW

基础概念​

频率（clk）和电压（voltage）​

电压域 VD（voltage domain）和电源域 PD（power domain）​

DCDC(Direct Current)和 LDO(low dropout regulator)​

静态功耗和动态功耗​

DVFS(Dynamic Voltage and Frequency Scaling)、CPUFREQ 和 DEVFREQ​

功耗测量​

测量方法​

测量工具​

功耗数据分析​

计算理论功耗​

对比 EVB 数据​

各路数据分析​

VDD_CORE/VDD_CPU/VDD_ARM​

VDD_GPU​

VDD_LOGIC​

VCC_DDR​

VCC_IO​

常见场景分析​

静态桌面​

视频播放​

游戏​

二级待机​

功耗优化策略​

CPU 优化​

DDR 优化​

温控优化​

电源优化​
