RK808 开发指南

发布版本：1.0

日期：2019.11

文档密级：公开资料

前言

概述

本文档主要介绍 RK808 的各个子模块，介绍相关概念、功能、dts 配置和一些常见问题的分析定位。

产品版本

芯片名称	内核版本
RK808	3.10、 4.4、4.19

读者对象

本文档（本指南）主要适用于以下工程师：

技术支持工程师

软件开发工程师

修订记录

日期	版本	作者	修改说明
2019.11.25	V1.0	张晴	初始版本

[TOC]

基础

概述

RK808 是一款高性能 PMIC，RK808 集成 4 个大电流 DCDC、8 个 LDO、2个开关SWITCH、1 个 RTC、可调上电时序等功能。

系统中各路电源总体分为两种：DCDC 和 LDO。两种电源的总体特性如下（详细资料请自行搜索）：

DCDC：输入输出压差大时，效率高，但是存在纹波比较大的问题，成本高，所以大压差，大电流负载时使用。一般有两种工作模式。PWM 模式：纹波瞬态响应好，效率低；PFM 模式：效率高，但是负载能力差。
LDO：输入输出压差大时，效率低，成本低，为了提高 LDO 的转换效率，系统上会进行相关优化如：LDO 输出电压为 1.1V，为了提高效率，其输入电压可以从 VCCIO_3.3V 的 DCDC 给出。所以电路上如果允许尽量将 LDO 接到 DCDC 输出回路，但是要注意上电时序。

功能

从使用者的角度看，RK808 的功能概况起来可以分为 4 个部分：

regulator 功能：控制各路 DCDC、LDO 电源状态；
rtc 功能：提供时钟计时、定时等功能；
clk 功能：有两个32.768KHZ时钟输出，一个不可以控常开，一个是软件可控。

芯片引脚功能

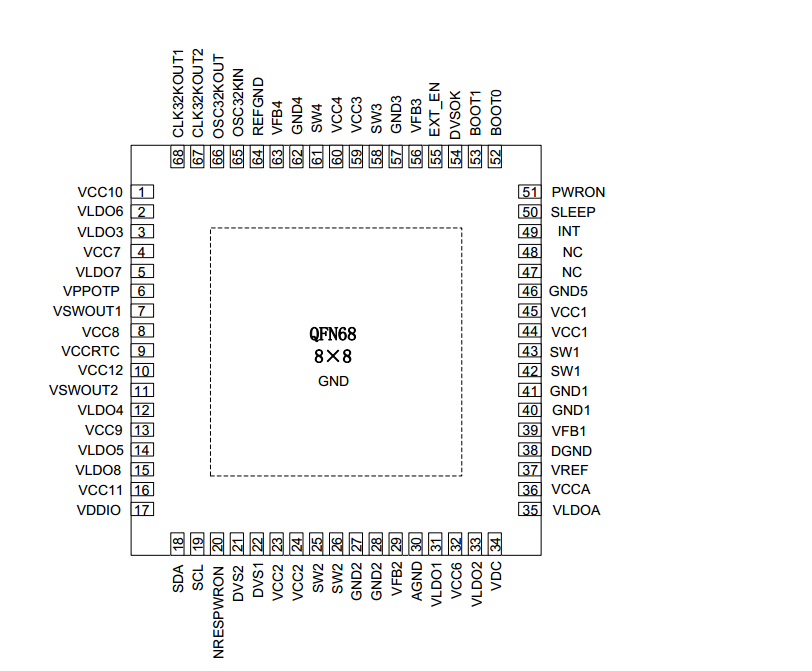

RK808-pins-list

下面描述中，SLEEP 和 INT 引脚需要重点关注：

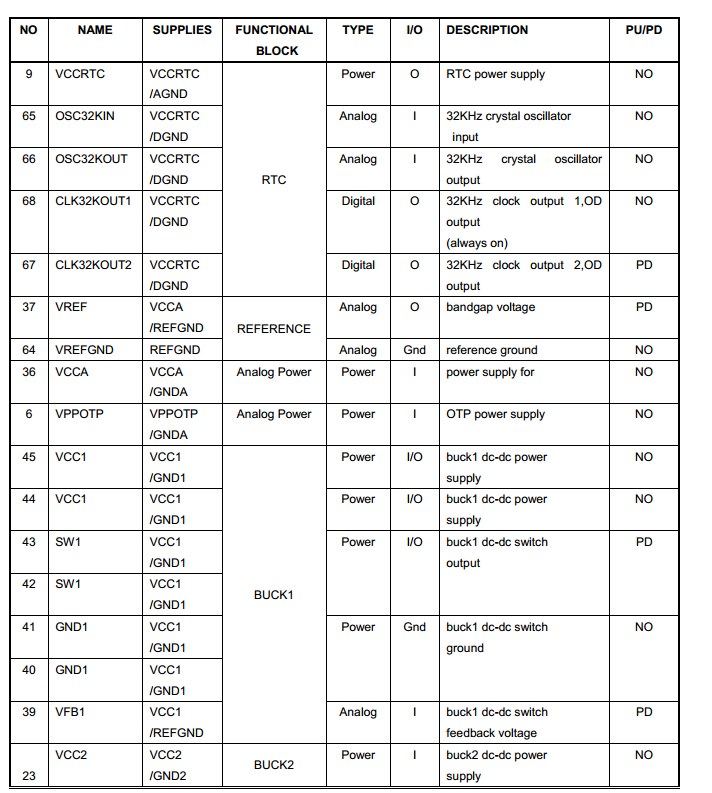

RK808-pins-function-1

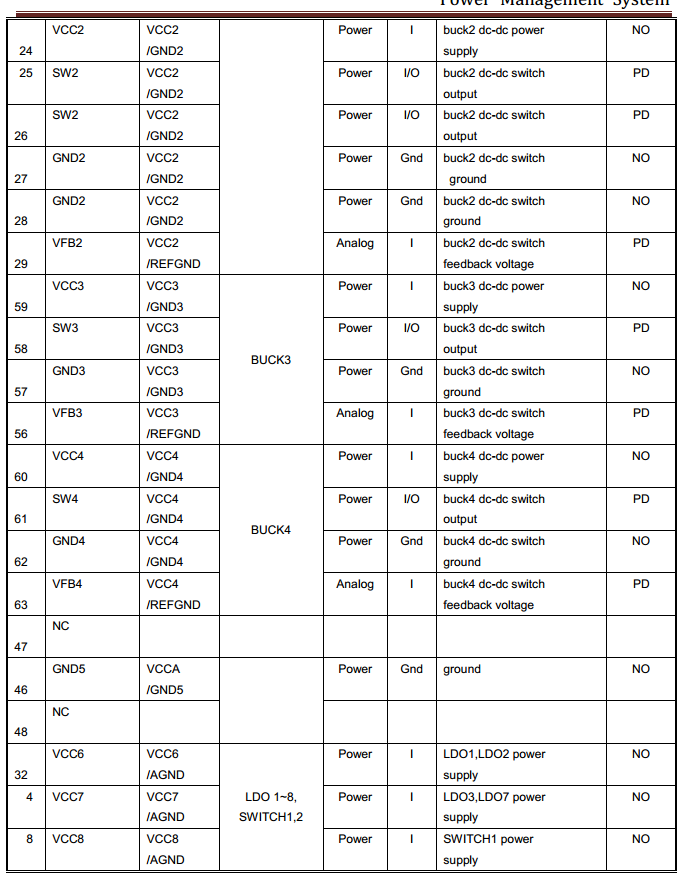

RK808-pins-function-2

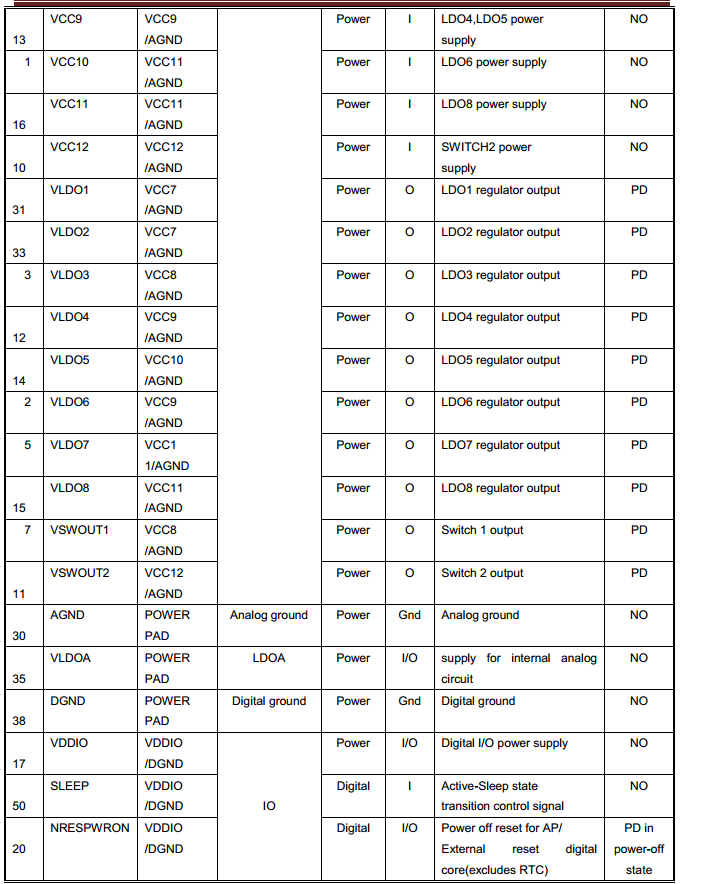

RK808-pins-function-3

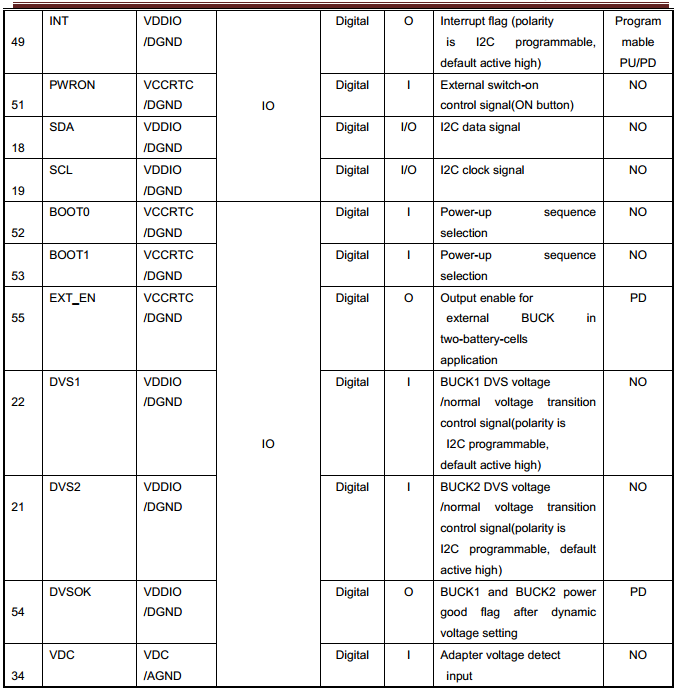

RK808-pins-function-4

重要概念

I2C 地址

7 位从机地址：0x1b
PMIC 有 3 种工作模式
1. PMIC normal 模式
系统正常运行时 PMIC 处于 normal 模式，此时 pmic_sleep 为低电平。
1. PMIC sleep 模式
系统休眠时需要待机功耗尽量低，PMIC 会切到 sleep 模式减低自身功耗，这时候一般会降低某些路的输出电压，或者直接关闭输出，这可以根据实际产品需求进行配置。系统待机时拉高 pmic_sleep 即可让 PMIC 进入 sleep 状态；当 SoC 唤醒时 pmic_sleep 恢复为低电平，PMIC 退出休眠模式。
1. PMIC shutdown 模式
当系统进入关机流程的时候，PMIC 需要完成整个系统的电源下电操作。AP 通过 I2C 指令把 pmic_sleep 配置成 shutdown 模式，然后拉高 pmic_sleep 即可让 PMIC 进入 shutdown 状态。
pmic_sleep 引脚

常态为低电平，PMIC 处于 normal 模式。当引脚拉高的时候会切换到 sleep 或者 shutdown 的模式。
pmic_int 引脚

常态为高电平，当有中断产生的时候变为低电平。如果中断没有被处理，则会一直维持低电平。
pmic_pwron 引脚

pwrkey 的功能需要硬件上将 power 按键接到这个引脚，驱动通过这个引脚来判断按下/释放。
各路 DCDC 的工作模式

DCDC 有 PWM（也叫 force PWM）、PFM 模式，但是 PMIC 有一种模式会动态切换 PWM、PFM，这就是我们通常所说的 AUTO 模式。PMIC 支持 PWM、AUTO PWM/PFM 两种模式，AUTO 模式效率高但是纹波瞬态响应会差。出于系统稳定性考虑，运行时都是设置为 PWM 模式，系统进入休眠时会选择切换到 AUTO PWM/PFM。
DCDC3 电压调节

DCDC3 这路电源比较特殊，不能通过寄存器修改电压，只能通过外部电路的分压电阻进行调节，所以如果需要修改电压请修改外围硬件，在 Rockchip 的方案上一般作为 VCC_DDR 使用。
DCDC 和 LDO 的运行时电压调节范围
1. DCDC 电压范围连续：

  电压范围(V) 步进值(mV) 具体档位值(V)
  0.7125 ~ 1.45 12.5 0.7125、0.725、0.737.5、 ……、1.45
  1.8 ~ 3.3 100 1.8、1.9、2.0、2.2....、3.3
2. LDO 电压连续：

  电压范围(V) 步进值(mV) 具体档位值(V)
  0.8 ~ 3.4 100 0.8、0.9、1.0、1.1、1.2、 …… 3.4

电压范围(V)	步进值(mV)	具体档位值(V)
0.7125 ~ 1.45	12.5	0.7125、0.725、0.737.5、 ……、1.45
1.8 ~ 3.3	100	1.8、1.9、2.0、2.2....、3.3

电压范围(V)	步进值(mV)	具体档位值(V)
0.8 ~ 3.4	100	0.8、0.9、1.0、1.1、1.2、 …… 3.4

上电条件和时序

上电条件

只要满足下面任意一个条件即可以实现 PMIC 上电：

EN 信号从低电平变高电平触发
EN 信号保持高电平，且 RTC 闹钟中断触发
EN 信号保持高电平，按 PWRON 键触发

上电时序

每款 SOC 平台对各路电源上电时序要求可能不一样，目前上电时序有如下情况，具体请参考最新的 datasheet：

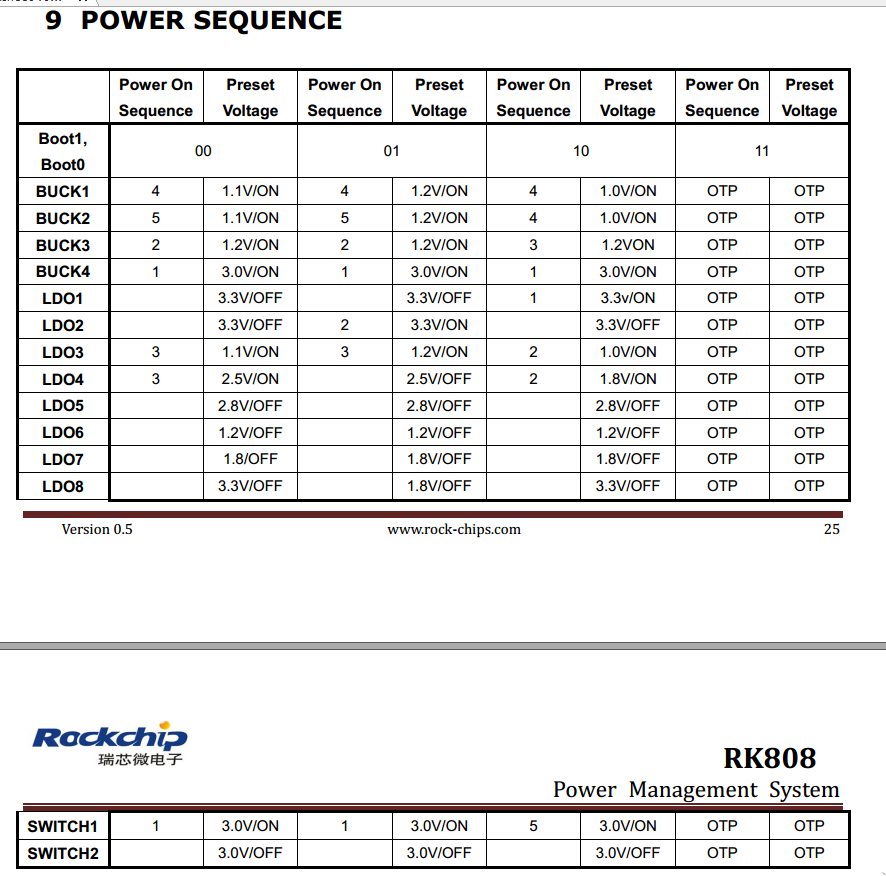

RK808-power-start-seq

配置

驱动和 menuconfig

3.10 内核配置

RK808 驱动文件：

drivers/mfd/rk808.c
drivers/mfd/rk808-irq.c
drivers/rtc/rtc-rk808.c

RK808 dts文件可参考：

arch/arm/boot/dts/rk808.dtsi
arch/arm/boot/dts/rk3288-evb-android-rk808-edp.dts

menuconfig 里对应的宏配置：

CONFIG_MFD_RK808
CONFIG_RTC_RK808

4.4 内核配置

RK808 驱动文件：

drivers/mfd/rk808.c
drivers/rtc/rtc-rk808.c
drivers/regulator/rk808-regulator.c
drivers/clk/clk-rk808.c

RK808 dts文件可参考：

arch/arm64/boot/dts/rockchip/rk3399-evb-rev3.dtsi

menuconfig 里对应的宏配置：

CONFIG_MFD_RK808
CONFIG_RTC_RK808
CONFIG_REGULATOR_RK808
CONFIG_COMMON_CLK_RK808

4.19 内核配置

RK808 驱动文件：

drivers/mfd/rk808.c
drivers/rtc/rtc-rk808.c
drivers/regulator/rk808-regulator.c     // 跟4.4内核不同
drivers/clk/clk-rk808.c

menuconfig 里对应的宏配置：

CONFIG_MFD_RK808
CONFIG_RTC_RK808
CONFIG_REGULATOR_RK808
CONFIG_COMMON_CLK_RK808

DTS 配置

3.10 内核 DTS 配置

DTS 的配置包括：I2C 挂载、主体、regulator、rtc、poweroff 等部分。

&i2c1 {
	rk808: rk808@1b {
		reg = <0x1b>;
		status = "okay";
	};
};

/include/ "rk808.dtsi"
&rk808 {
	gpios = <&gpio0 GPIO_A4 GPIO_ACTIVE_HIGH>,
			<&gpio0 GPIO_B3 GPIO_ACTIVE_LOW>;
	rk808,system-power-controller;

	rtc {
		status = "disabled";
	};

	regulators {
		rk808_dcdc1_reg: regulator@0 {
			regulator-always-on;
			regulator-boot-on;
			regulator-min-microvolt = <750000>;
			regulator-max-microvolt = <1400000>;
			regulator-init-microvolt = <1300000>;
			regulator-name = "vdd_arm";
			regulator-state-mem {
				regulator-off-in-suspend;
			};
		};
		rk808_dcdc2_reg: regulator@1 {
					.............
		};
		rk808_dcdc3_reg: regulator@2 {
					.............
		};
		.................................
	};
};

I2C 挂载

整个完整的 rk808 节点挂在对应的 i2c 节点下面，并且配置 status = "okay";
主体部分

不可修改部分

rk808,system-power-controller：声明RK808具备管理系统下电的功能；

可修改部分

gpios：指定 pmic_int（第一个）和 pmic_sleep（第二个）引脚；

regulator 部分

regulator-name: 电源名字，建议和硬件图上保持一致，使用 regulator_get 接口时需要匹配这个名字；
regulator-min-microvolt：运行时可调节的最小电压；
regulator-max-microvolt：运行时可调节的最大电压；
regulator-initial-mode：运行时 DCDC 工作模式，一般配置为 1。 1：force pwm，2：auto pwm/pfm；
regulator-state-mode：休眠时 DCDC 工作模式，一般配置为 2。1：force pwm， 2：auto pwm/pfm；
regulator-initial-state：suspend 时的模式，必须配置成 3；
regulator-boot-on：存在这个属性时，在注册 regulator 的时候就会使能这路电源；
regulator-always-on：存在这个属性时，运行时不允许关闭这路电源且会在注册的时候使能这路电源；
regulator-state-enabled：休眠时保持上电状态，想要关闭该路电源，则改成”regulator-state-disabled”；
regulator-state-uv：休眠不断电情况下的待机电压。

说明：

如果 regulator-min-microvolt 和 regulator-max-microvolt 的电压相等，则在注册这个 regulator 的时候系统框架默认会把这个电压设置下去并使能这路电源，不需要使用者干预。

如果 regulator-boot-on 或者 regulator-always-on 存在，则系统框架在注册这路 regulator 的时候默认会进行 enable，此时的这路 regulator 的电压有 2 种情况：如果 regulator-min-microvolt 和 regulator-max-microvolt 的电压相等，则系统框架会把这路电压设置为当前这个电压值；如果 regulator-min-microvolt 和 regulator-max-microvolt 的电压不相等，则此时的电压是 PMIC 的本身的硬件默认上电电压。

rtc 部分

如果不想使能 RTC 的功能（如 box 产品上），则需要像上面那样增加节点，显式指明为 status = "disabled"。如果需要使能的的话则可以把整个 RTC 节点去掉或者设置状态为 status = "okay"即可。

poweroff 部分

因为 RK808 驱动自动拦截关机命令，执行写I2C关闭PMIC输出。

rk808_shutdown是注册syscore shutdown,用于一些准备工作，如打印关机电压，关闭RTC中断等。

static void rk808_shutdown(void)
{
	int ret,i,val;
	u16 reg = 0;
	struct rk808 *rk808 = g_rk808;

	printk("%s\n",__func__);
	/***************get dc1\dc2 voltage *********************/
	for(i=0;i<2;i++){
	reg = rk808_reg_read(rk808,rk808_BUCK_SET_VOL_REG(i));
	reg &= BUCK_VOL_MASK;
	val = 712500 + reg * 12500;
	printk("%s,line=%d dc[%d]= %d\n", __func__,__LINE__,(i+1),val);
	}
	/*****************************************************/
	ret = rk808_set_bits(rk808, RK808_INT_STS_MSK_REG1,(0x3<<5),(0x3<<5)); //close rtc int when power off
	ret = rk808_clear_bits(rk808, RK808_RTC_INT_REG,(0x3<<2)); //close rtc int when power off
	mutex_lock(&rk808->io_lock);
	mdelay(100);
}

static struct syscore_ops rk808_syscore_ops = {
	.shutdown = rk808_shutdown,
};

rk808_device_shutdown是真正写I2C关闭PMIC输出。

static void rk808_device_shutdown(void)
{
	int ret,i;
	u8 reg = 0;
	struct rk808 *rk808 = g_rk808;
	for(i=0;i < 10;i++){
		printk("%s\n",__func__);
		ret = rk808_i2c_read(rk808,RK808_DEVCTRL_REG,1,&reg);
		if(ret < 0)
			continue;
		ret = rk808_i2c_write(rk808, RK808_DEVCTRL_REG, 1,(reg |(0x1 <<3)));
		if (ret < 0) {
			printk("rk808 power off error!\n");
			continue;
		}
	}
	while(1)wfi();
}
EXPORT_SYMBOL_GPL(rk808_device_shutdown);

4.4 内核 DTS 配置

DTS 的配置包括：i2c 挂载、主体、rtc、clk、regulator 等部分。

&i2c1 {
	status = "okay";
	rk808: pmic@1b {
		compatible = "rockchip,rk808";
		reg = <0x1b>;
		interrupt-parent = <&gpio1>;
		interrupts = <21 IRQ_TYPE_LEVEL_LOW>;
		pinctrl-names = "default";
		pinctrl-0 = <&pmic_int_l &pmic_dvs2>;
		rockchip,system-power-controller;
		wakeup-source;
		#clock-cells = <1>;
		clock-output-names = "rk808-clkout1", "rk808-clkout2";

		vcc1-supply = <&vcc3v3_sys>;
		vcc2-supply = <&vcc3v3_sys>;
		vcc3-supply = <&vcc3v3_sys>;
		vcc4-supply = <&vcc3v3_sys>;
		vcc6-supply = <&vcc3v3_sys>;
		vcc7-supply = <&vcc3v3_sys>;
		vcc8-supply = <&vcc3v3_sys>;
		vcc9-supply = <&vcc3v3_sys>;
		vcc10-supply = <&vcc3v3_sys>;
		vcc11-supply = <&vcc3v3_sys>;
		vcc12-supply = <&vcc3v3_sys>;
		vddio-supply = <&vcc1v8_pmu>;

		regulators {
			vdd_log: DCDC_REG1 {
				regulator-always-on;
				regulator-boot-on;
				regulator-min-microvolt = <750000>;
				regulator-max-microvolt = <1350000>;
				regulator-ramp-delay = <6001>;
				regulator-name = "vdd_log";
				regulator-state-mem {
					regulator-on-in-suspend;
					regulator-suspend-microvolt = <900000>;
				};
			};
			vdd_cpu_l: DCDC_REG2 {
				regulator-always-on;
				regulator-boot-on;
				regulator-min-microvolt = <750000>;
				regulator-max-microvolt = <1350000>;
				regulator-ramp-delay = <6001>;
				regulator-name = "vdd_cpu_l";
				regulator-state-mem {
					regulator-off-in-suspend;
				};
			};
			vcc_ddr: DCDC_REG3 {
				.................
			};
			.............................
		};
	};
};

i2c 挂载

整个完整的 rk808 节点挂在对应的 i2c 节点下面，并且配置 status = "okay";

主体部分

不可修改：

compatible = "rockchip,rk808";
reg = <0x1b>;
rockchip,system-power-controller;
wakeup-source;
#clock-cells = <1>;

可修改（按照 pinctrl 规则）

interrupt-parent：pmic_int 隶属于哪个 gpio； interrupts：pmic_int 在 interrupt-parent 的 gpio 上的引脚索引编号和极性； pinctrl-names：不修改，固定为 "default"； pinctrl-0：引用 pinctrl 里定义好的 pmic_int 引脚；

如果 menuconfig 选中了这个模块，但是实际又不需要使能这几个驱动，那么可以在 dts 里增加 rtc节点，并且显式指明状态为 status = "disabled"，这样就不会使能驱动，但是开机信息会有错误 log 报出，可以忽略；如果要使能驱动，则可以去掉相应的节点，或者设置状态为 status = "okay"。

regulator

regulator-compatible：驱动注册时需要匹配的名字，不能改动，否则会加载失败；
regulator-name：电源的名字，建议和硬件图上保持一致，使用 regulator_get 接口时需要匹配这个名字；
regulator-init-microvolt：u-boot阶段的初始化电压，kernel阶段无效；
regulator-min-microvolt：运行时可以调节的最小电压；
regulator-max-microvolt：运行时可以调节的最大电压；
regulator-initial-mode：运行时 DCDC 的工作模式，一般配置为 1。 1：force pwm，2：auto pwm/pfm；
regulator-mode：休眠时 DCDC 的工作模式，一般配置为 2。1：force pwm， 2：auto pwm/pfm；
regulator-initial-state：suspend 时的模式，必须配置成 3；
regulator-boot-on：存在这个属性时，在注册 regulator 的时候就会使能这路电源；
regulator-always-on：存在这个属性时，表示运行时不允许关闭这路电源且会在注册的时候使能这路电源；
regulator-ramp-delay：DCDC 的电压上升时间，固定配置为 12500；
regulator-on-in-suspend：休眠时保持上电状态，想要关闭该路电源，则改成”regulator-off-in-suspend”；
regulator-suspend-microvolt：休眠不断电情况下的待机电压。

poweroff 部分

4.4上使用pm_power_off_prepare，实现PMIC关机前的准备工作，如关闭RTC中断，配置一些特殊寄存器等。注册syscore shutdown, 真正用于PMIC关机。

clk 部分

如果某个节个需要引用 RK808 的 clk 进行使用，引用格式如下：

clocks = <&rk808 1>; 第一个参数： &rk808 固定，不可改动；第二个参数：引用 rk808 的哪个 clk，只能是 0 或者 1，其中 0：rk808-clkout1， 1：rk808-clkout2；

4.19 内核 DTS 配置

请参考4.4内核DTS配置。差异点：4.19内核的DTS配置不再需要gpio子节点，但其他模块依然使用gpios = <&rk808 0 GPIO_ACTIVE_LOW>;的方式引用和使用rk808的pin脚。

函数接口

如下几个接口基本可以满足日常使用，包括 regulator 开、关、电压设置、电压获取等：

获取 regulator：

struct regulator *regulator_get(struct device *dev, const char *id)

dev 默认填写 NULL 即可，id 对应 dts 里的 regulator-name 属性。
释放 regulator void regulator_put(struct regulator *regulator)
打开 regulator int regulator_enable(struct regulator *regulator)
关闭 regulator

int regulator_disable(struct regulator *regulator)
获取 regulator 电压

int regulator_get_voltage(struct regulator *regulator)

设置 regulator 电压

int regulator_set_voltage(struct regulator *regulator, int min_uV, int max_uV)

传入的参数时保证 min_uV = max_uV，由调用者保证。

范例

struct regulator *rdev_logic;

rdev_logic = regulator_get(NULL, "vdd_logic");			// 获取vdd_logic
regulator_enable(rdev_logic);							// 使能vdd_logic
regulator_set_voltage(rdev_logic, 1100000, 1100000);	// 设置电压1.1v
regulator_disable(rdev_logic);							// 关闭vdd_logic
regulator_put(rdev_logic);								// 释放vdd_logic

说明：4.4或者4.19内核还提供了devm_开头的regulator接口帮开发者管理要申请的资源。

Debug

内核

因为 PMIC 涉及的驱动在使用逻辑上都不复杂，重点都体现在最后的寄存器设置上。所以目前常用的 debug 方式就是直接查看 rk808 的寄存器，通过如下节点：

/sys/rk808/rk808_test

读寄存器：

echo r [addr] > /sys/rk808/rk808_test

写寄存器：

echo w [addr] [value] > /sys/rk808/rk808_test

一般写操作执行完之后最好再读一遍确认是否写成功。

内核

命令格式同 3.10 内核一样，只是节点路径不同，4.4 内核上的 debug 节点路径是：

/sys/rk8xx/rk8xx_dbg

内核

请参考4.4内核命令。
