说明

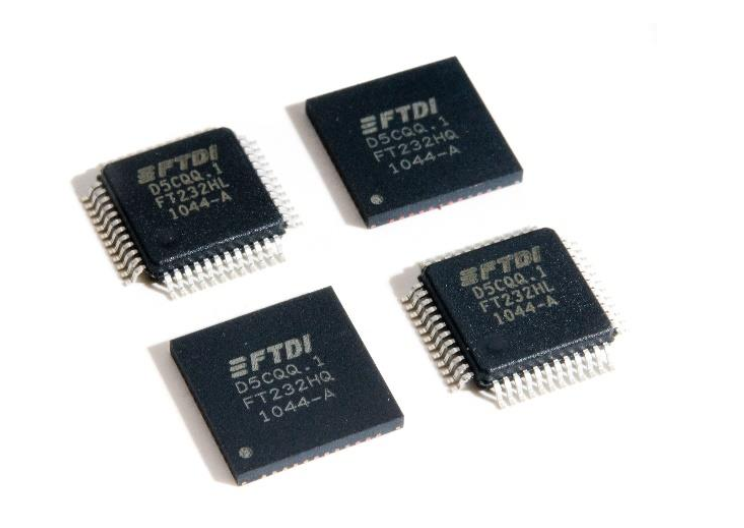

FT232H 是“Future Technology Devices International Ltd”的一款芯片，USB 转各种接口，这里主要使用 USB 转 JTAG/SWD 功能。

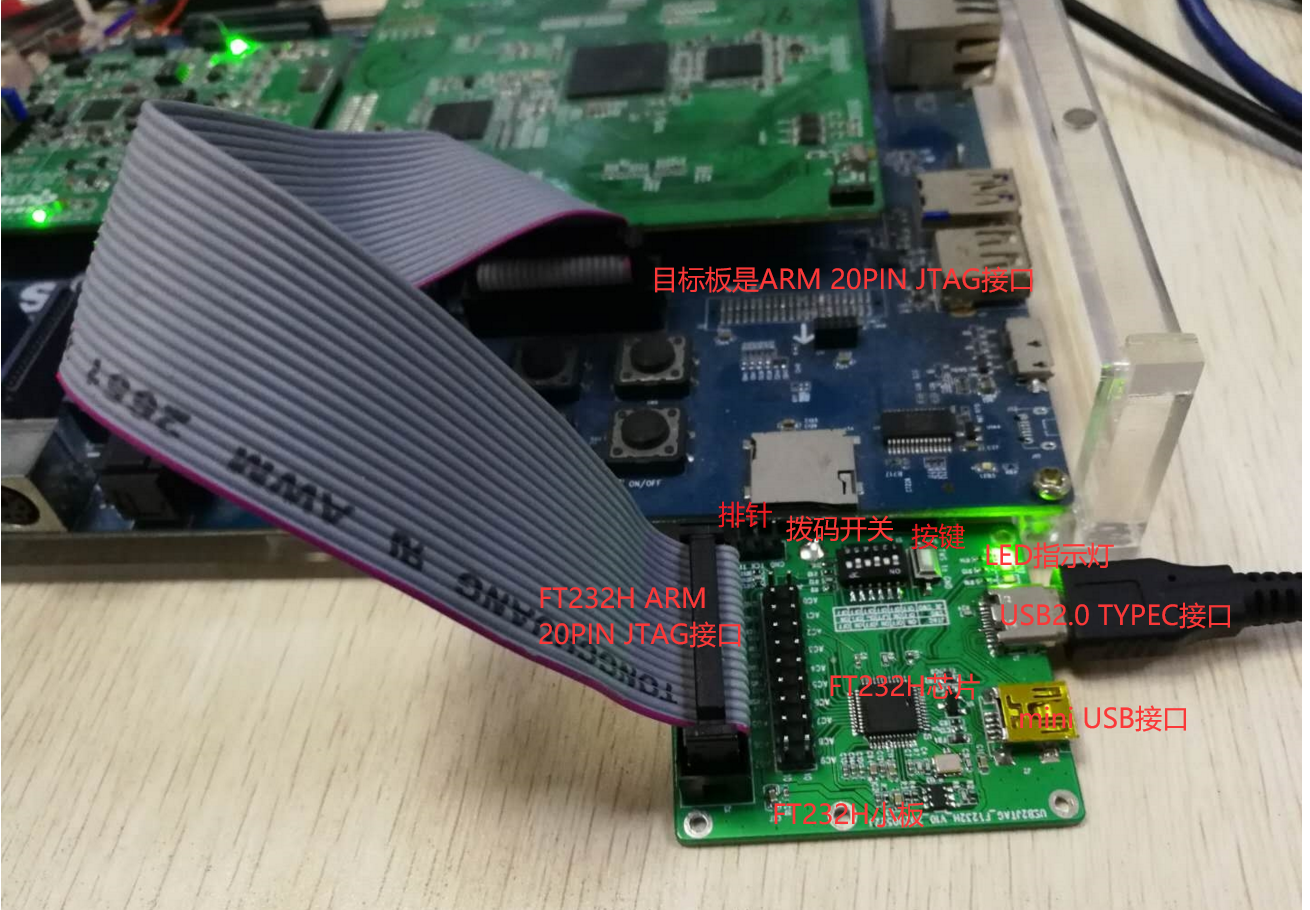

Rockchip FT232H 小板
FT232H 小板：
- LED 指示灯，LED1：电源指示灯；LED2: 灭：未连接，闪：连接；LED3：暂时未定义；
- USB 接口：有 TYPEC 接口和 mini USB 接口两种
- ARM 20PIN JTAG 接口
- 拨码开关
- SWD 模式， 1、3、5 off，2、4、6 on
- JTAG 模式， 1、3、5 on，2、4、6 off
- 排针，VCC、TCS、TCK、GND，可以和板子飞线连接
- 按键，按下会拉低 TMS
Windows 环境下配置 FT232H EEPROM 信息
安装 EEPROM 编程工具 FT_Prog_v3.8.128.448 Installer.exe
解压 gnumcueclipse_v1.0.zip，安装 RK\FTDI\FT_Prog_v3.8.128.448 Installer.exe
或者网络下载：
https://www.ftdichip.com/Support/Utilities.htm#FT_PROG

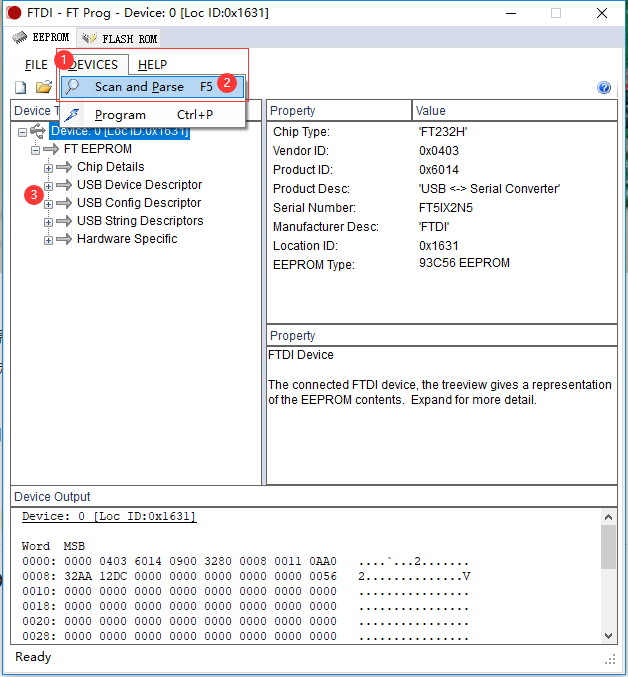

运行 FT_Prog.exe
- 1 点击 DEVICES 菜单
- 2 扫描设备
- 3 扫描结果

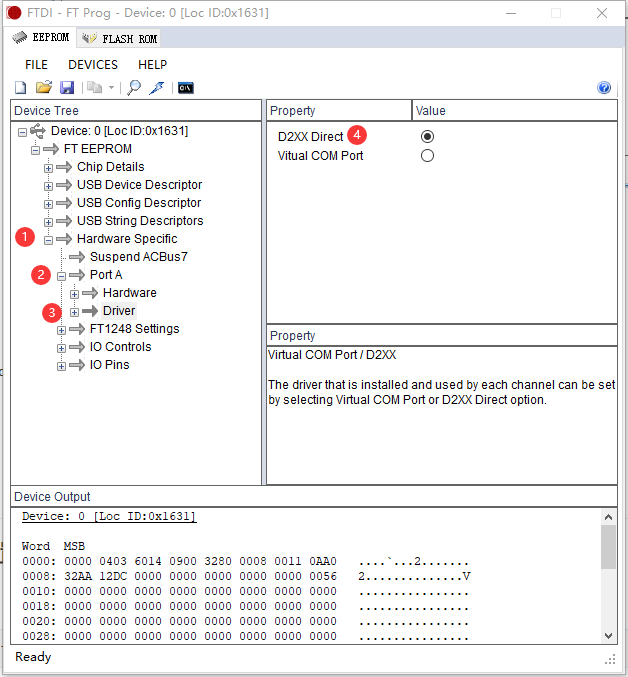

配置驱动属性
- 1 点击并打开 Hardware Specific
- 2 点击并打开 Port A
- 3 选中 Driver
- 4 选择 D2XX Direct

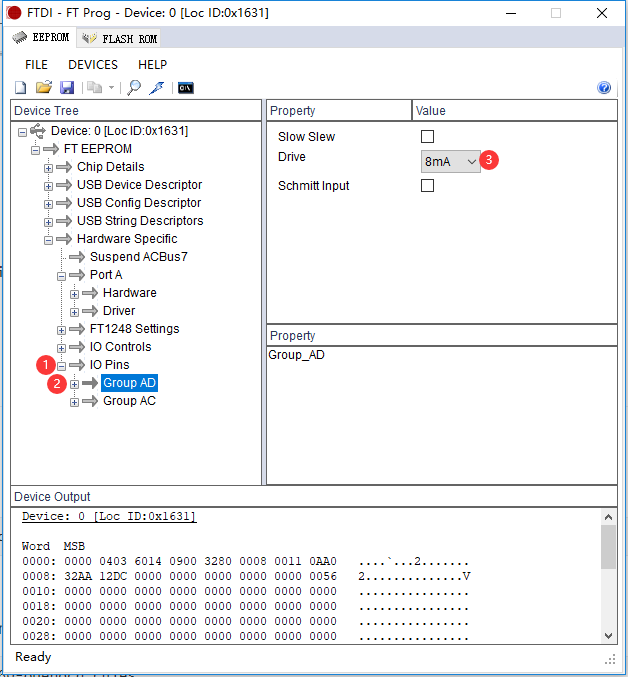

配置 JTAG/SWD 驱动强度
- 1 点开 IO Pins
- 2 选中 Group AD
- 3 Drive 选择 8mA，这可以改善 TCK 30MHz 波形
驱动安装
Ubuntu 16.04 以上驱动配置
安装驱动
sudo apt-get install libftdi-dev
添加 USB 信息
打开或创建/etc/udev/rules.d/60-openocd.rules：
sudo gedit /etc/udev/rules.d/60-openocd.rules
添加以下配置：
# Original FT232H VID:PID
ATTRS{idVendor}=="0403", ATTRS{idProduct}=="6014", MODE="660", GROUP="plugdev", TAG+="uaccess"
说明：4.1.1 这步是 OpenOCD 使用 FT232H 时需要的。
Windows 驱动配置
不同的软件在使用 FT232H 时，驱动是不一样的，那么就需要根据需求来修改 FT232H 的 USB 驱动。
以下以 OpenOCD 使用 FT232H 为例：

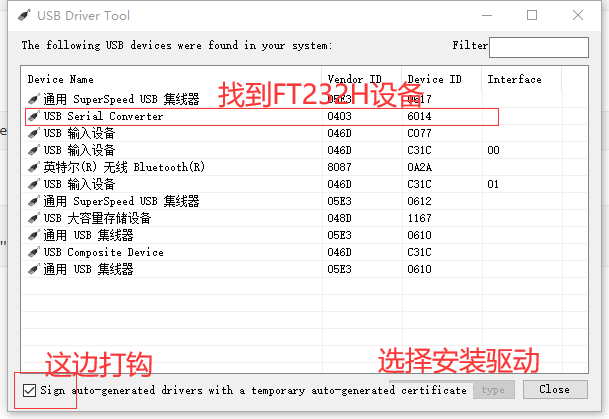

运行 RK\OpenOCD\drivers\UsbDriverTool.exe
将 FT232H 默认驱动改为 WinUSB 驱动

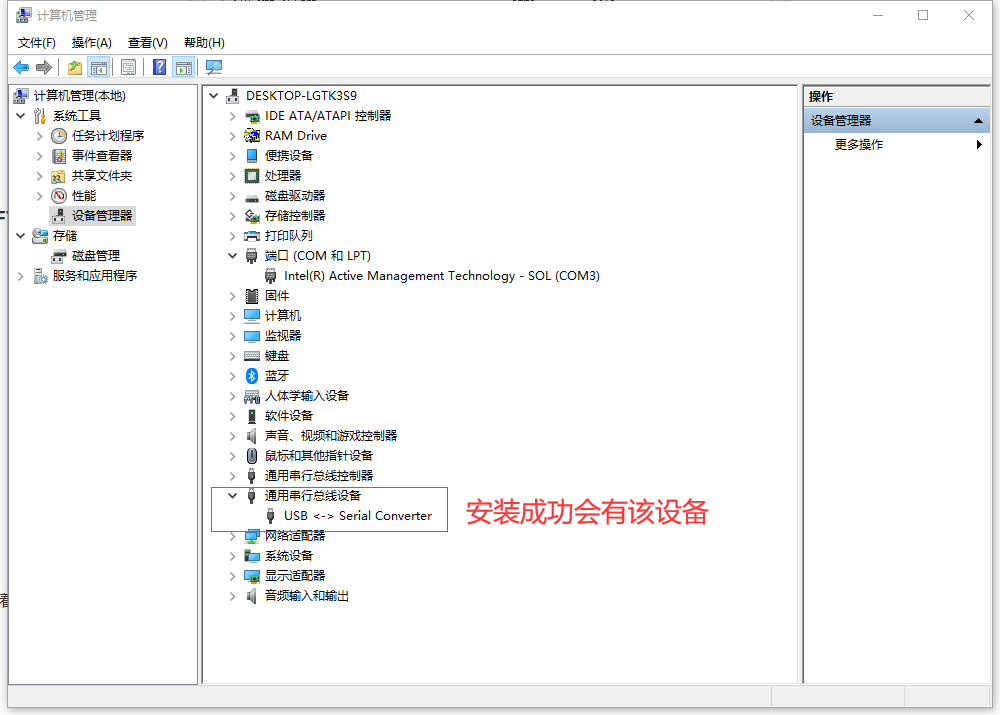

安装成功
说明：安装时，请保持设备插入状态，如果安装成功后无法使用，请重新拔插。
注意：每次使用前请先确认是否有该设备，如果没有，请重复 4.2 步骤。
换个一样的 FT232H 小板，也是得重新安装驱动。
