RK2108B_EVB使用指南

发布版本：1.0

作者邮箱：zyw@rock-chips.com

日期：2019.08

文件密级：仅限RK内部使用

前言

概述

产品版本

芯片名称内核版本
RK2108RTthread

读者对象

本文档（本指南）主要适用于以下工程师：

技术支持工程师

软件开发工程师

修订记录

日期版本作者修改说明
2019-08-13V1.0钟勇汪

[TOC]

板子介绍​

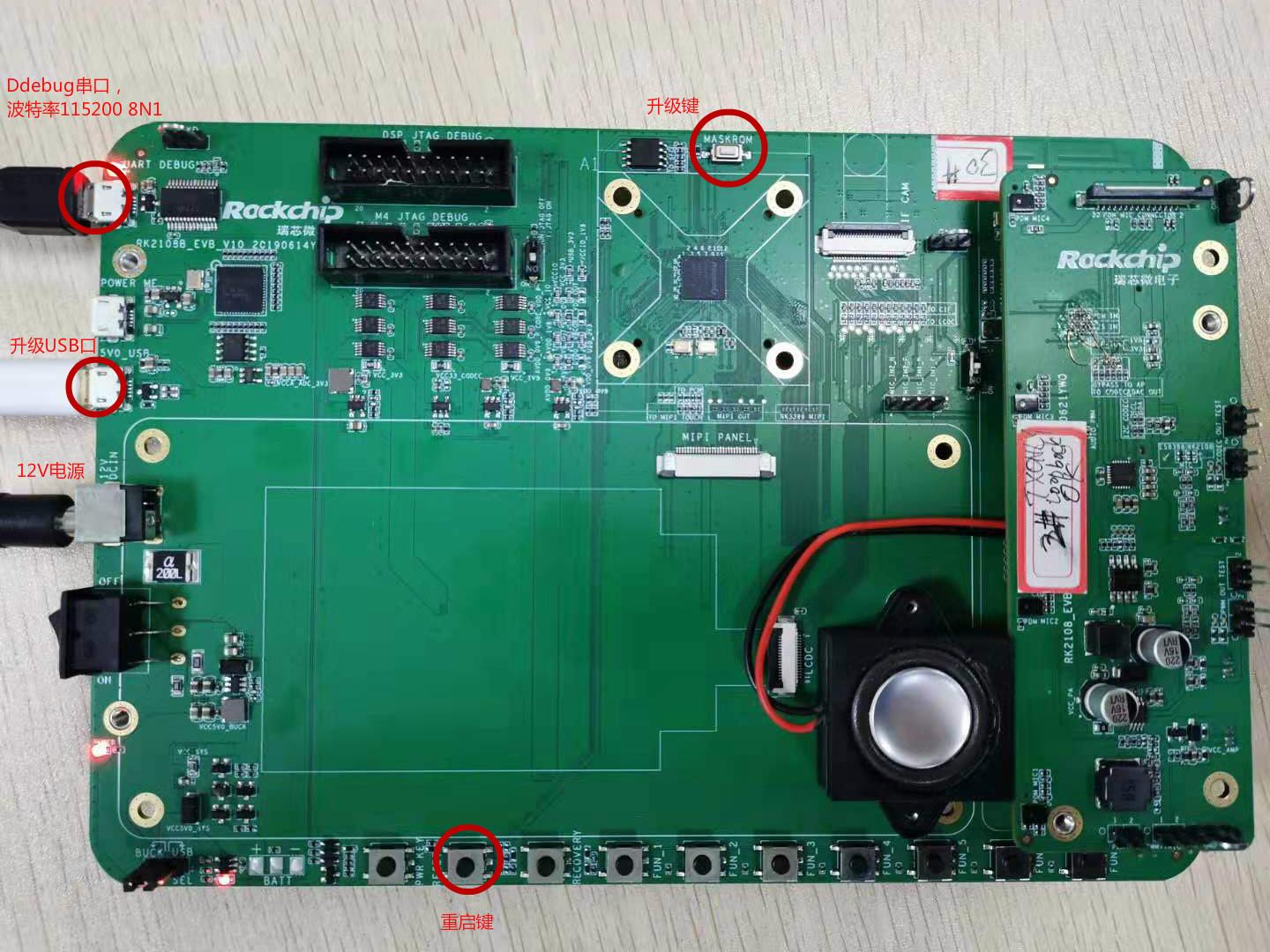

RK2108B_EVB_V10 板正面照 rk2108b

注意：

1） 板子需要使用 12V 电源才能开机；

2） OTG 口连接电脑完成固件升级；

3） Debug 串口自带 FT232 串口转 USB 芯片，Windows 下需要安装驱动，Ubuntu 环境下可以使用 minicom 等串口工具；

4） 在 OTG 口连接着电脑，按住 MaskRom 键的同时，短按一下 Reset 键，板子会进入到升级状态，松开MaskRom 键，即可开始下载固件。

SDK下载​

repo init --repo-url ssh://10.10.10.29:29418/android/tools/repo -u ssh://10.10.10.29:29418/rtos/rt-thread/manifests -b master

需要确保您的公钥在29服务器上有开通权限。

编译SDK​

编译系统的搭建：

sudo add-apt-repository ppa:team-gcc-arm-embedded/ppa sudo apt-get update sudo apt-get install gcc-arm-embedded scons clang-format astyle libncurses5-dev gcc 编译：

cd rt-thread/bsp/rockchip/rk2108
scons -j8
mkimage.sh

生成的固件在 Image 目录，Firmware.img 是编译新生成的固件文件。

编译默认使用的配置是 rtconfig.h ，如果想修改配置，可以运行

cd rt-thread/bsp/rockchip/rk2108
cp board/rk2108b_evb/defconfig .config
scons --menuconfig

注意：scons --menuconfig 会先以当前目录的 .config 为基础配置,修改后保存是生成新的 .config 和 rtconfig.h，所以我们在前面多做了一部把defconfig复制成 .config 的操作。而真正参与编译的是 rtconfig.h 文件。

你也可以直接使用 board/rk2108b_evb/defconfig 为配置来编译，使用方法：

cd rt-thread/bsp/rockchip/rk2108
scons --useconfig=board/rk2108b_evb/defconfig
scons -j8
mkimage.sh

注意： scons --useconfig=board/rk2108b_evb/defconfig 实际仅生成 rtconfig.h 用于编译，它不会去修改 .config。所以此时再去 scons --menuconfig，又会使用 .config 里面的配置来生成 rtconfig.h。

更多说明请参考《Rockchip_Developer_Guide_RT-Thread_CN》

升级固件​

Linux版升级工具​

下载Linux板升级工具,链接：

smb://10.10.10.164/rtos_repository/RK2108-Pisces/03-Tools/Linux_Upgrade_Tool_v1.38.zip

使用方法：

先让板子进入Maskrom状态
cd rt-thread/bsp/rockchip/rk2108
sudo ./upgrade_tool db Image/rk2108_db_loader.bin
sudo ./upgrade_tool wl 0 Image/Firmware.img
sudo ./upgrade rd

Windows版升级工具​

下载 Windows 升级工具，链接：

smb://10.10.10.164/rtos_repository/RK2108-Pisces/03-Tools/DriverAssitant_v4.91.zip smb://10.10.10.164/rtos_repository/RK2108-Pisces/03-Tools/AndroidTool_Release_v2.63.rar

在升级之前,需要先安装 USB 驱动 DriverAssitant_v4.91。

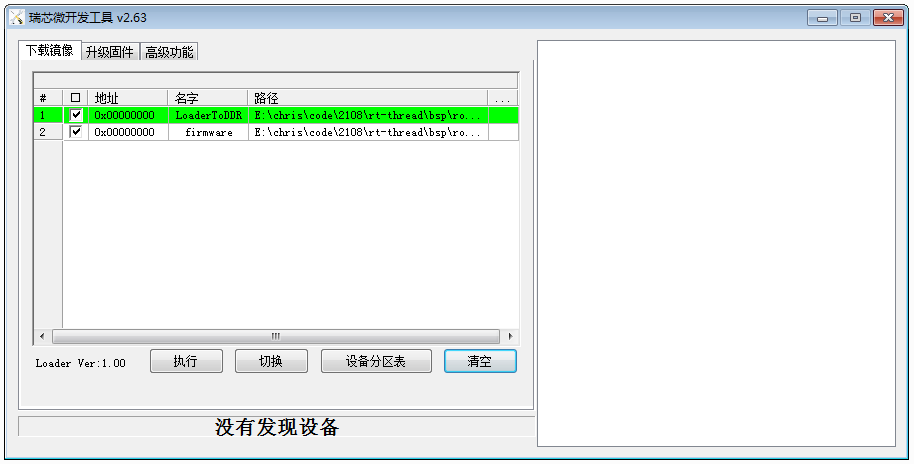

打开升级工具，选择固件：

第1项“LoaderToDDR”选择bsp/rockchip/rk2108/Image/rk2108_db_loader.bin 第2项“Firmware”选择bsp/rockchip/rk2108/Image/Firmware.img

升级工具

升级按 Reset，RK2108 EVB 的 debug 口也能看到打印：

\ | /

  • RT - Thread Operating System / | \ 3.1.3 build Jul 26 2019 2006 - 2019 Copyright by rt-thread team mount fs[elm] on / failed. testing sleep 1s: msh />actual tick is:1000

JTAG调试​

调试方法参考《Rockchip_User_Guide_J-Link_CN》

RK2108 的 JTAG 口和 UART0 口是复用的 IO 口，所以 JTAG 和 Debug 串口无法同时使用。如果需要 JTAG，需要在scons --menuconfig 中把

M4_JTAG_ENABLE [=y]

如果您需要同时使用 JTAG 和 Debug 串口，建议飞线使用 UART2(但会造成BT无法使用），飞线后别忘了修改以下配置来启用 Debug 串口：

RT_CONSOLE_DEVICE_NAME [=uart2]
RT_USING_UART2 [=y]

如果需要用 UART2 连接蓝牙，可以飞线 UART1_TX_M0 和 UART1_RX_M0 到 Debug 口，需要修改 iomux.c 代码让 GPIO0_D1，GPIO0_D2 工作在 PIN_CONFIG_MUX_FUNC2 模式。

另外，RK2108 的固件是默认编译成XIP模式的，需要烧录到 Flash 才可运行，JTAG 无法直接下载此类型固件到 SRAM。如果需要使用 JTAG 上位机（Ozone，JLinkExe）下载固件 rtthread.elf，需要关闭 XIP 开关（参考下文）。

文件系统​

RK2108 默认支持 FAT 文件系统，在 bsp/rockchip/rk2108/board/rk2108b_evb/mnt.c 可以找到分区表：

struct rt_flash_partition flash_parts[] =
{
    /* gpt */
    {
        .name       = PARTITION_GPT,
        .offset     = 0x0,
        .size       = 0x10000,
        .mask_flags = PART_FLAG_RDONLY,
    },

    /* loader */
    {
        .name       = PARTITION_LOADER,
        .offset     = 0x10000,
        .size       = 0x10000,
        .mask_flags = PART_FLAG_RDONLY,
    },

    /* firmware */
    {
        .name       = PARTITION_FIRMWARE,
        .offset     = 0x20000,
        .size       = 0x200000,
        .mask_flags = PART_FLAG_RDWR,
    },

    /* root */
    {
        .name       = PARTITION_ROOT,
        .offset     = 0x220000,
        .size       = 0xde0000,
        .mask_flags = PART_FLAG_RDWR,
    },

    /* end */
    {
        .name = RT_NULL,
    }
};

分区表里面的单位是 Byte，下面升级工具用到的偏移和 size 是扇区数。root 分区的 offset 是 0x220000，对应 block 号是：0x220000/512 = 0x1100，size 的 block 数 = 0xde0000/512 = 0x6f00。

目前的代码工程中，使用 scons && ./mkimage.sh 编译打包后得到的 Firmware.img 文件并不包含这个 root 分区。所以需要自行制作 root 分区固件，并使用下载工具自行下载 root 分区。方法如下：

制作 size 为 10MB 的 VFAT 分区：

dd if=/dev/zero of=./root.img bs=4096 count=2560
mkfs.msdos -S 4096 root.img
mkdir rootfs
sudo mount -t vfat ./root.img ./rootfs
cp -r /path/to/your/root/dir/* ./rootfs
sudo umount ./rootfs
# 此时root.img就是你要的根文件系统了

烧录 root 分区：​

Linux 下操作方式：​

sudo upgrade_tool db rk2108_db_loader.bin
sudo upgrade_tool wl 0x1100 root.img

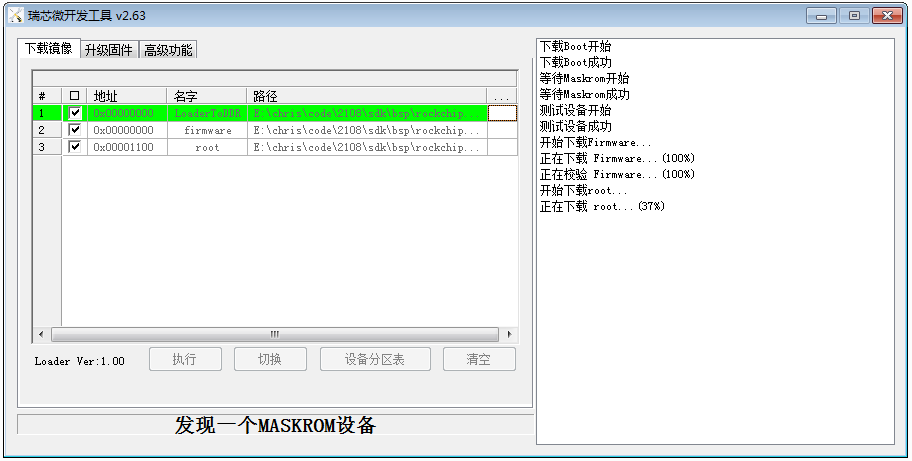

Windows 下操作方式：​

root分区

从板上读取 root 分区：​

仅支持 Linux 上操作：

$sudo upgrade_tool db rk2108_db_loader.bin
$sudo upgrade_tool 选择1，进入操作模式

Rockusb>RL 0x1100 0x6f00 root_out.img

其他问题​

  1. 如何提交补丁​

    git checkout -b xxx //新建本地分支,分支名为 xxx

    修改代码...

    bsp/rockchip/common/hal 目录下的补丁: git push rk xxx:refs/for/master

    其他目录下的补丁: git push rk xxx:refs/for/develop

  2. 怎么关闭XIP​

    vi rt-thread/bsp/rockchip/rk2108/rtconfig.py

    搜索 "XIP"， 默认是 = 'Y'，如需关闭 XIP ，改完 = 'N'
