Hardware Resources

The X3399V4 baseboard provides rich peripherals, including Gigabit Ethernet, CSI, DSI, HDMI, EDP, Type-C, USB 3.0, USB 2.0, optical audio output, IR receiver, dual CSI, PCIe, SIM card, speaker, headphone, TF card, RTC, buzzer, and Wi-Fi/BT resources.

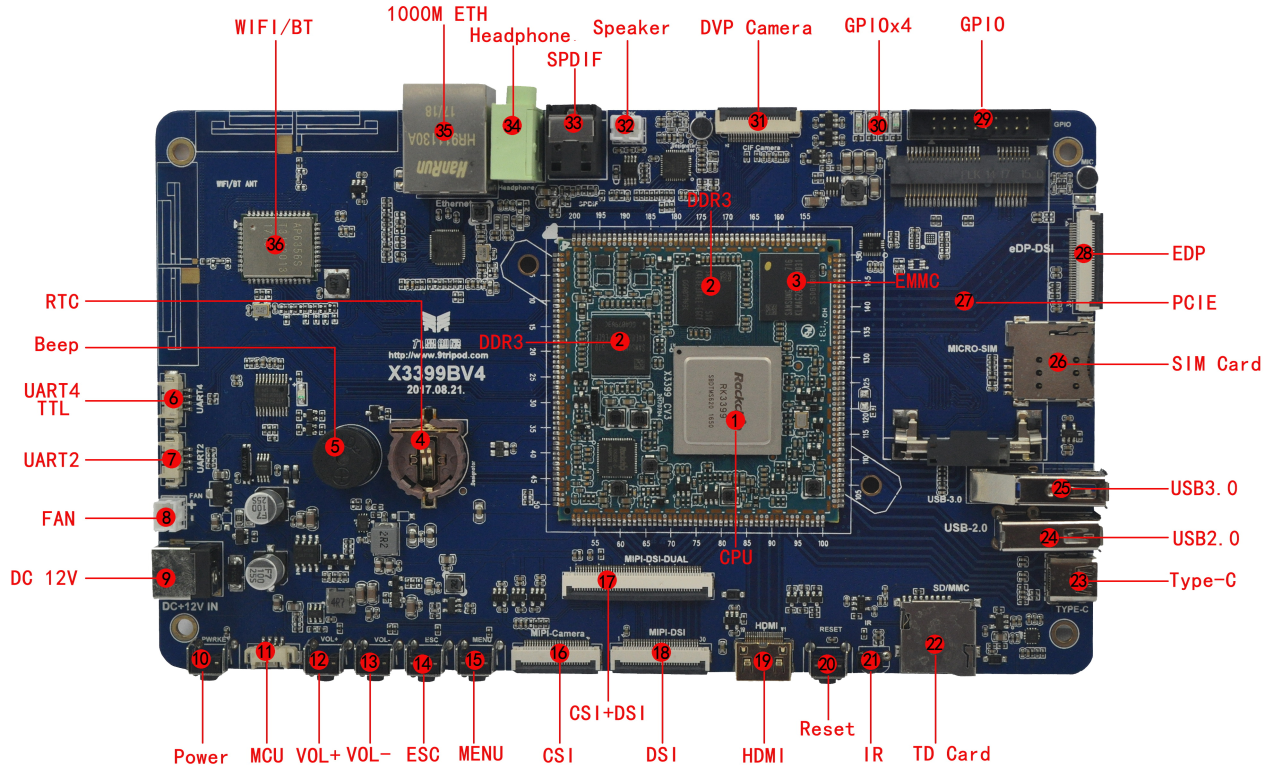

X3399V4 board interface map

Hardware Interface List​

No.NameDescription
【1】CPURK3399, A53 4 x 1.5GHz + A72 2 x 2GHz
【2】DDRK4E8E304EE-EGCF, LPDDR3, 2GBytes or / TM8G32MD4LSA1, LPDDR4, 2GBytes
【3】eMMCKLMAG2GEND, 16GB (4GB / 8GB optional)
【4】RTCRTC battery holder, CR1202
【5】BEEPBuzzer
【6】UART4UART4, TTL-level interface
【7】UART2UART2, default debug UART, TTL level
【8】FANCooling fan power connector
【9】DC block12V DC power input
【10】POWERPower key
【11】BOOTMCU firmware download connector
【12】Independent keysVolume up; used as Recovery key during upgrade
【13】Independent keysVolume down
【14】Independent keysBack
【15】Independent keysMenu
【16】MIPI CSIMIPI Camera connector
【17】MIPI CSI+DSIMIPI Camera and DSI connector; supports dual MIPI panels
【18】MIPI DSIFor MIPI display panel
【19】HDMIHDMI output connector
【20】RESETReset key
【21】Infrared receiverHS0038 integrated IR receiver
【22】TF cardTF-card socket
【23】Type-CType-C connector, OTG compatible
【24】USB HOSTHOST 2.0 connector
【25】USB HOSTHOST 3.0 connector
【26】SIM card slotSIM slot for 3G / 4G
【27】PCIE interfacePCIe connector for 3G / 4G module
【28】EDPEDP connector
【29】GPIO interfaceGPIO expansion header
【30】LED lightFour programmable LEDs
【31】Camera interfaceStandard 24PIN parallel camera interface
【32】Speaker interfaceExternal dual-channel speaker
【33】SPDIFOptical audio output
【34】Headphone holderHeadphone output
【35】Gigabit network portRT8211E interface
【36】Wi-Fi/BTAP6356S Wi-Fi / BT combo module
