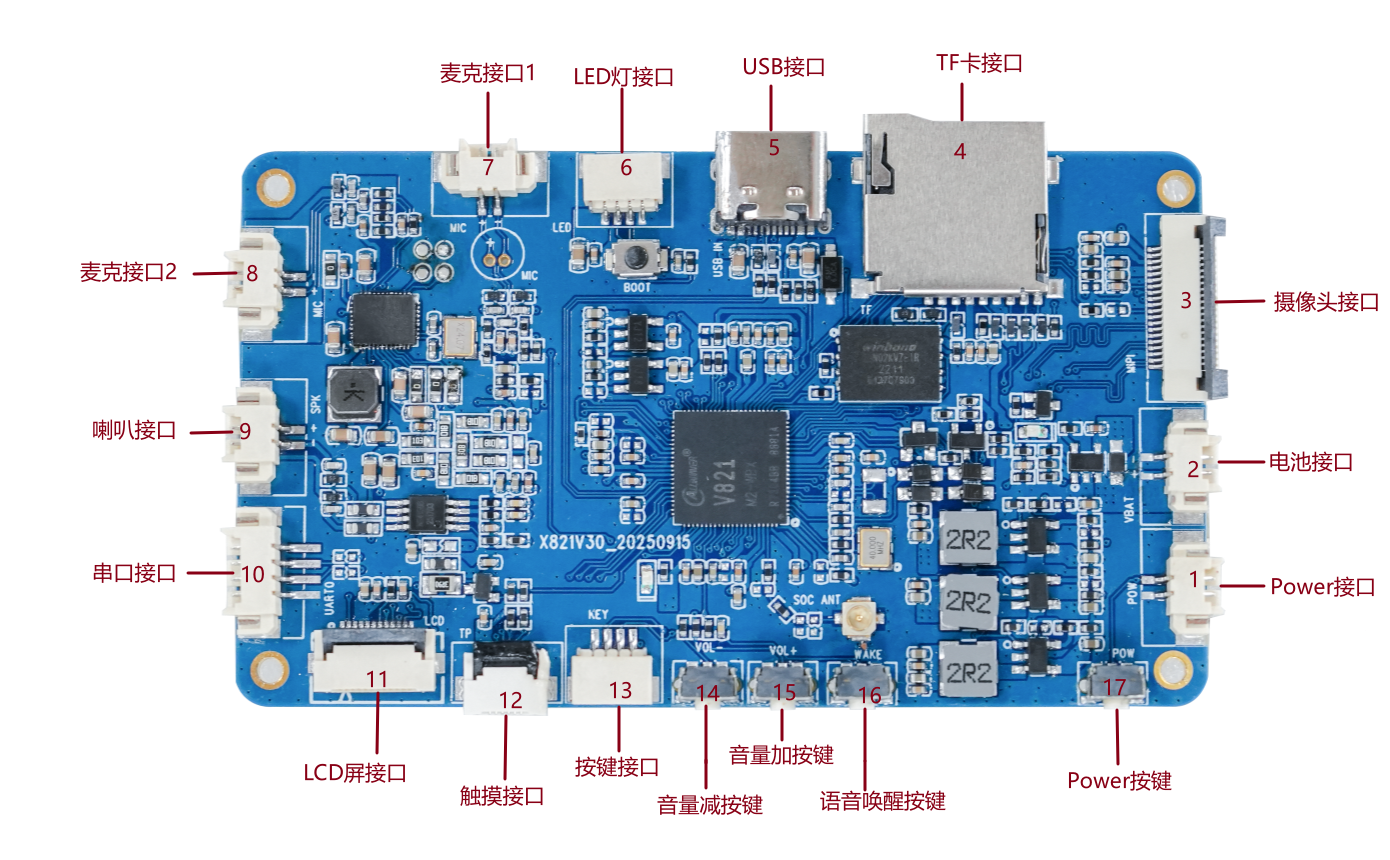

接口布局
| 编号 | 接口 | 说明 |
|---|
| 1 | 开机接口 | 2PIN 1.25mm卧式接口 |
| 2 | 电池接口 | 2PIN 1.25mm，3.7V锂电池 |
| 3 | 摄像头接口 | 20PIN MIPI CSI接口 |
| 4 | TF卡座 | 外置TF卡 |
| 5 | USB Type-C | 供电、充电、烧录和ADB调试 |
| 6 | LED接口 | 4PIN 1.0mm，连接LED灯 |
| 7 | 麦克风接口1 | 连接主控音频输入 |
| 8 | 麦克风接口2 | 连接语音芯片 |
| 9 | 喇叭接口 | 2PIN 1.25mm，默认8Ω/3W |
| 10 | 调试串口 | 4PIN 1.25mm，UART0 |
| 11 | LCD接口 | 12PIN 0.5mm FPC，SPI LCD |
| 12 | 触摸接口 | 6PIN 0.5mm FPC，I2C TP |
| 13 | KEY接口 | 音量加、音量减、唤醒 |
| 14 | 音量减键 | 板载VOL-按键 |
| 15 | 音量加键 | 板载VOL+按键 |
| 16 | 唤醒键 | 板载WAKE按键 |
| 17 | 开机键 | 板载Power按键 |
供电与调试
- Type-C接口同时承担供电、充电、固件下载和ADB调试。
- 电池接口使用单节3.7V锂电池。
- 调试串口为UART0，Linux手册默认调试波特率与具体启动阶段有关：BOOT0示例为1.5Mbps，系统串口可按SDK配置修改。
- 进入烧录模式时，设备断电后按住BOOT键再接入Type-C供电。
外设能力
- 1路MIPI CSI摄像头输入。
- 1路SPI LCD与1路I2C触摸。
- 双MIC输入、单路喇叭输出。
- 板载2.4GHz Wi-Fi/BLE天线座。
- TF卡可用于启动或存放多媒体文件。
