Camera与LCD显示

Camera通路

V821摄像头链路由Sensor、MIPI CSI/DVP接收、VIN、ISP、编码器和应用组成。驱动适配时按链路逐级确认：

I2C能否读到Sensor ID。
MCLK、复位、PWDN和电源时序是否正确。
MIPI lane数、数据率、VC/DT和分辨率是否一致。
VIN/ISP是否正常建链并输出帧。
H.264/JPEG编码和应用缓冲是否匹配。

常用目录：

bsp/drivers/vin/                    VIN/CSI/ISP相关驱动
bsp/drivers/vin/modules/sensor/     Sensor驱动
platform/allwinner/eyesee-mpp/      多媒体应用和Sample

使用quick_config切换Sensor后，仍需检查board.dts中的I2C地址、GPIO、电源和MIPI通道。

显示架构

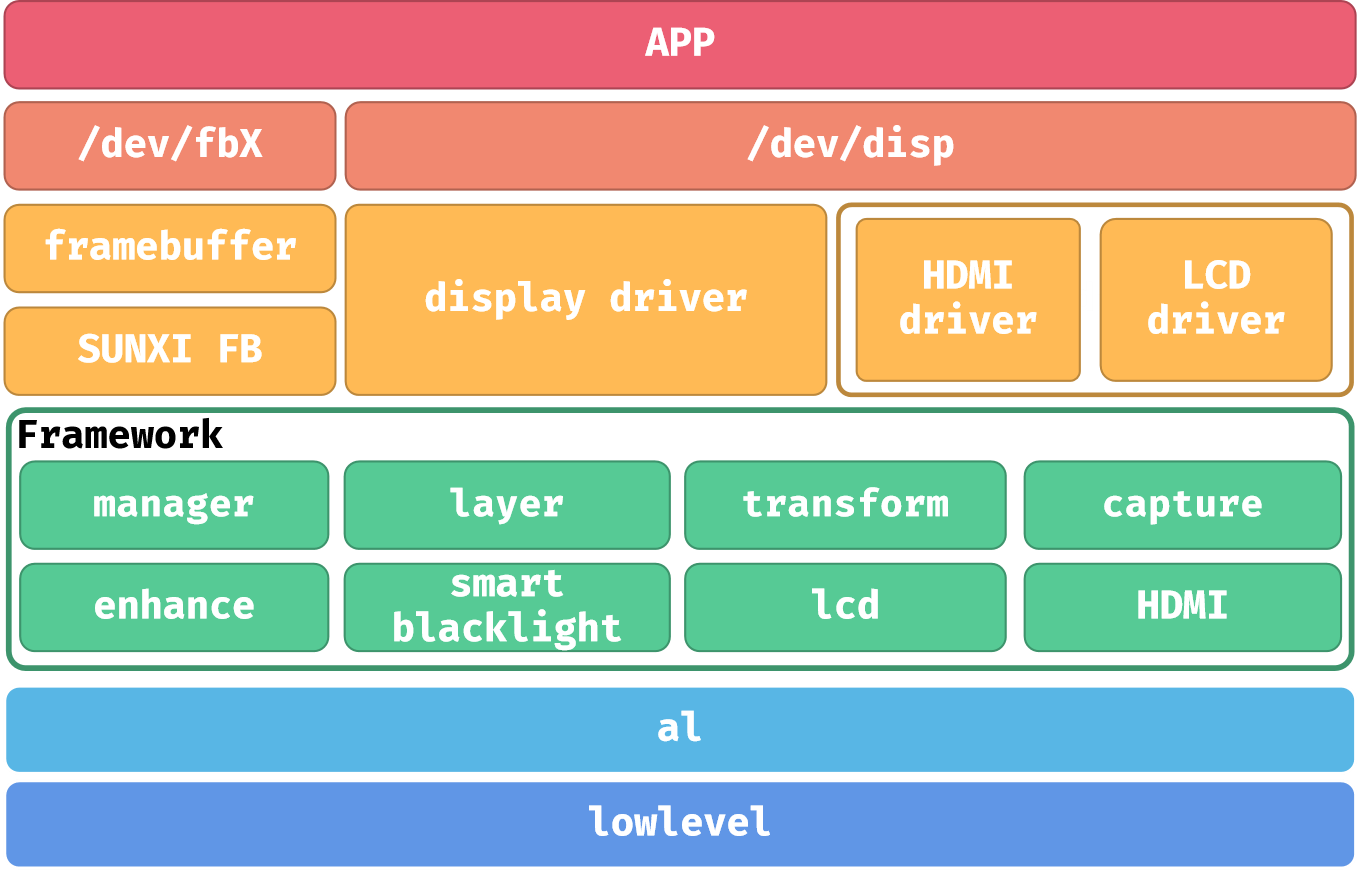

V821显示驱动架构

V821资料包含三类显示路径：

DISP驱动：使用/dev/disp，提供图层、旋转和显示控制。
LCD_FB：通过framebuffer接口输出。
FBTFT/SPI DBI：适合小尺寸SPI LCD。

设备树配置

典型配置包括：

&disp {
    status = "okay";
};

&lcd0 {
    lcd_used = <1>;
    lcd_driver_name = "panel_name";
    lcd_if = <...>;
    lcd_x = <240>;
    lcd_y = <320>;
    lcd_dclk_freq = <...>;
    status = "okay";
};

关键时序参数：

参数	含义
`lcd_x` / `lcd_y`	有效分辨率
`lcd_ht`	水平总周期
`lcd_hbp`	水平后沿相关参数
`lcd_vt`	垂直总周期
`lcd_vbp`	垂直后沿相关参数
`lcd_dclk_freq`	像素时钟，单位按驱动约定
`lcd_start_delay`	TCON启动延时
`lcd_width` / `lcd_height`	物理尺寸，用于DPI计算

调试顺序

先确认背光和面板电源。
检查SPI/DBI波形和复用是否正确。
使用纯色测试排除应用层问题。
花屏通常优先检查分辨率、像素格式、RGB/BGR顺序和行列地址范围。
无显示但背光亮时，检查复位和初始化命令是否执行。
