硬件资源

接口布局​

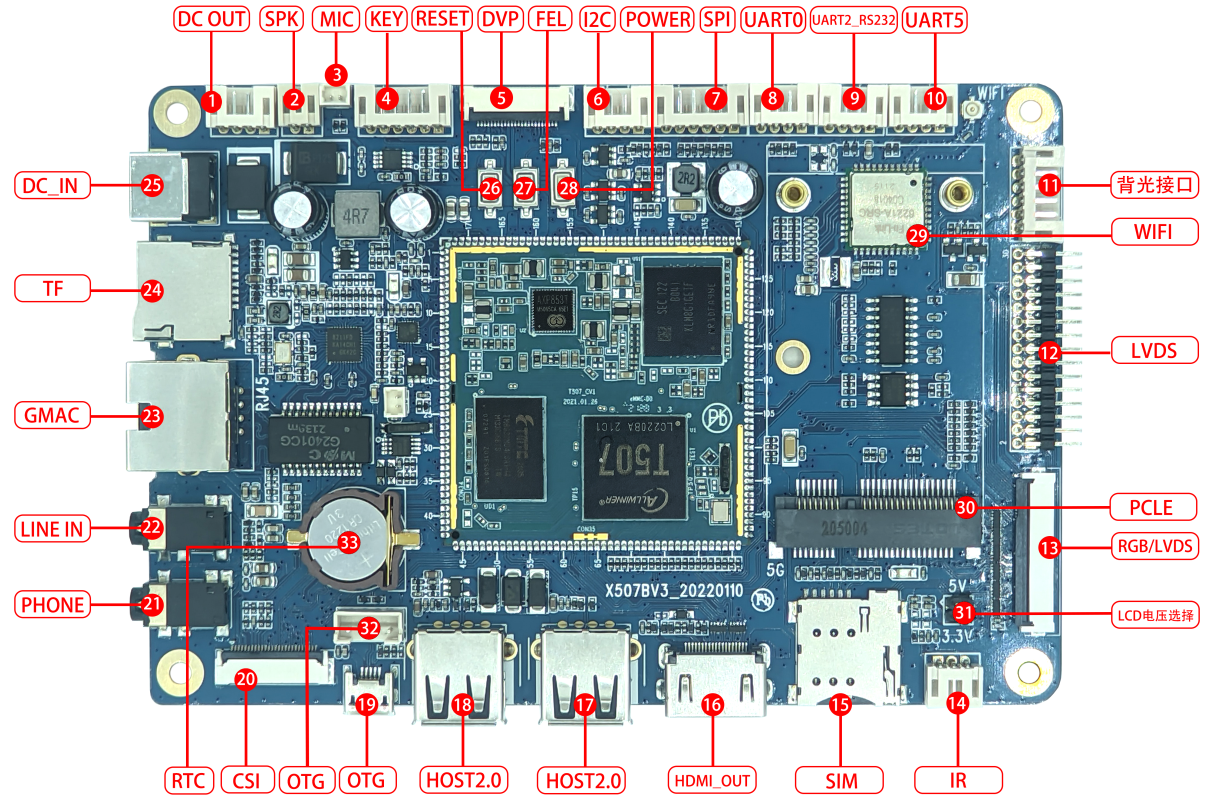

X507开发板接口布局

接口编号​

标号名称说明
【1】DC OUT12V、5V DC电源输出
【2】喇叭接口外置扬声器接口
【3】录音接口麦克风扩展接口
【4】按键座6PIN PH座,引出开关机,复位,升级等按键
【5】摄像头接口标准 24PIN 并口摄相头接口
【6】I2C1I2C接口
【7】SPISPI接口
【8】UART0UART0,TTL电平接口,调试串口
【9】UART2串口接口,可通过电阻配置成TTL或RS232
【10】UART5串口接口,可通过电阻配置成TTL或RS232
【11】背光接口外接屏幕背光
【12】LVDS接口外接LVDS接口液晶屏
【13】LCD接口接RGB或LVDS接口的屏
【14】IR红外一体化接收头
【15】SIM卡槽3G、4G手机卡槽
【16】HDMIHDMI输出接口
【17】USB HOSTHOST2.0接口
【18】USB HOSTHOST2.0接口
【19】OTG程序烧录接口
【20】MIPI CSIMIPI摄像头接口
【21】耳机座耳机输出
【22】LINE IN音频输入接口
【23】千兆网口RT8211F 接口
【24】TF卡TF卡座
【25】DC座12V DC电源输入
【26】复位按键RESET
【27】独立按键FEL按键,升级时使用
【28】开关机按键PWRKEY
【29】WIFI/BTWIFI/BT二合一模块
【30】PCIE接口PCIE接口,4G通信模块扩展
【31】跳线座LCD电压选择跳线座
【32】OTG程序烧录接口
【33】RTCRTC电池座,CR1202

关键资源分组​

显示与触摸​

  • RGB/LVDS复用LCD接口。
  • 独立LVDS接口和背光接口。
  • I2C电容触摸接口。
  • Type-A HDMI输出。

摄像头​

  • 24PIN并行摄像头接口。
  • 26PIN MIPI CSI摄像头接口。

网络与无线​

  • RTL8211F千兆以太网PHY。
  • SDIO双频Wi-Fi/Bluetooth模块。
  • PCIe扩展接口和SIM卡槽,可连接4G通信模块。

调试与升级​

  • UART0为TTL调试串口。
  • UART2和UART5可通过电阻配置为TTL或RS-232电平。
  • Micro USB OTG用于固件烧录。
  • FEL键用于进入全志USB升级模式。
