产品介绍

X3568V4 主板基于瑞芯微 RK3568 / RK3568B2 平台，核心板对应 X3568CV2 / X3568CV3。RK3568 采用 ARM Cortex-A55 四核架构，主频 2GHz，面向智能终端、工业控制、显示控制、多媒体设备和嵌入式系统开发等场景。

X3568 核心板有两个版本：X3568CV2 对应 DDR4 内存，X3568CV3 对应 LPDDR4 / LPDDR4X 内存。二者管脚、程序兼容。RK3568 芯片封装包含铝壳和塑胶封装两种形式，更新九鼎最新代码后可同时兼容。

功能特性

• 内核：ARM Cortex-A55 四核；
• 主频：2GHz × 4；
• 内存：1GB / 2GB / 4GB / 8GB DDR4 或 LPDDR4 / LPDDR4X，标配 2GB；
• Flash：支持 4GB / 8GB / 16GB / 32GB / 64GB / 128GB eMMC 可选，标配 16GB；
• 5 路 USB HOST2.0 接口，其中 2 路通过标准 Type-A USB 座引出，3 路通过 PH 座引出；
• 2 路 USB HOST3.0 接口；
• 1 路 Micro USB OTG 接口，和其中一路 USB3.0 接口复用；
• 4 路 TTL 串口接口，含 1 路调试串口；
• 1 路 TF 卡接口；
• 1 路 HDMI 输出接口；
• 1 路 SPDIF 光纤接口；
• 1 路 20 针 GPIO 扩展接口；
• 1 路 DSI 或 LVDS 显示接口，通过软件配置；
• 1 路 DSI 或 EDP 显示接口，通过核心板电阻配置；
• 1 路 SATA 接口；
• 支持双路千兆有线以太网、MIPI 摄像头、PCIE3.0、USB 鼠标键盘、RTC 和 WIFI/BT 模块。

核心板特性

• 最小尺寸 55mm × 55mm；
• 引出 200PIN 管脚；
• 使用 RK809 PMU，保证工作稳定可靠；
• X3568CV2 使用双通道 DDR4 设计，支持 1GB / 2GB / 4GB / 8GB；
• X3568CV3 使用 LPDDR4 / LPDDR4X 设计，支持 1GB / 2GB / 4GB / 8GB；
• DDR4 和 LPDDR4 / LPDDR4X 方案内存均可稳定工作在 1560MHz；
• 支持 Android / Linux / Ubuntu / Debian 操作系统；
• 支持双路千兆有线以太网；
• 经过高低温、反复重启等可靠性实验。

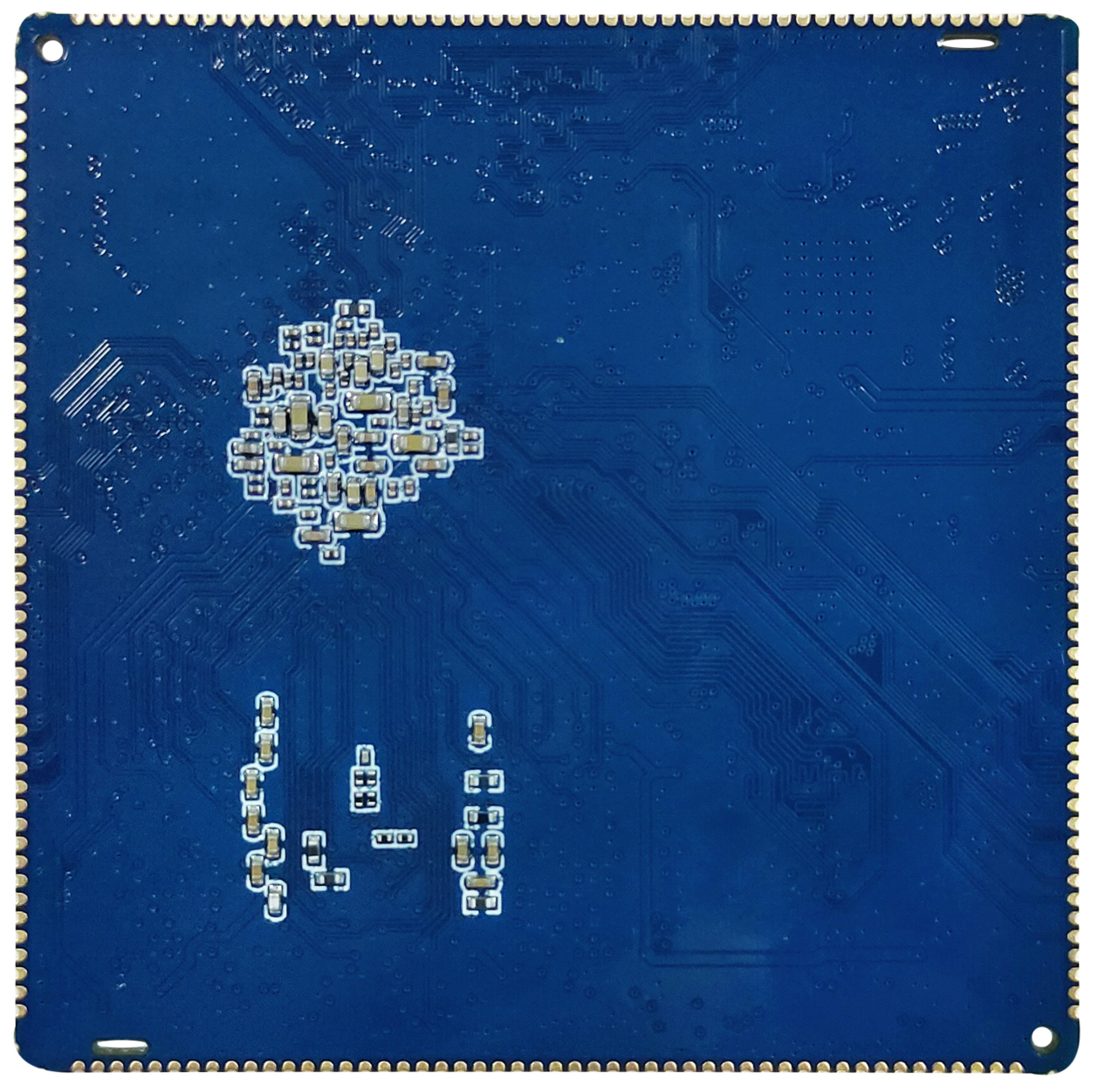

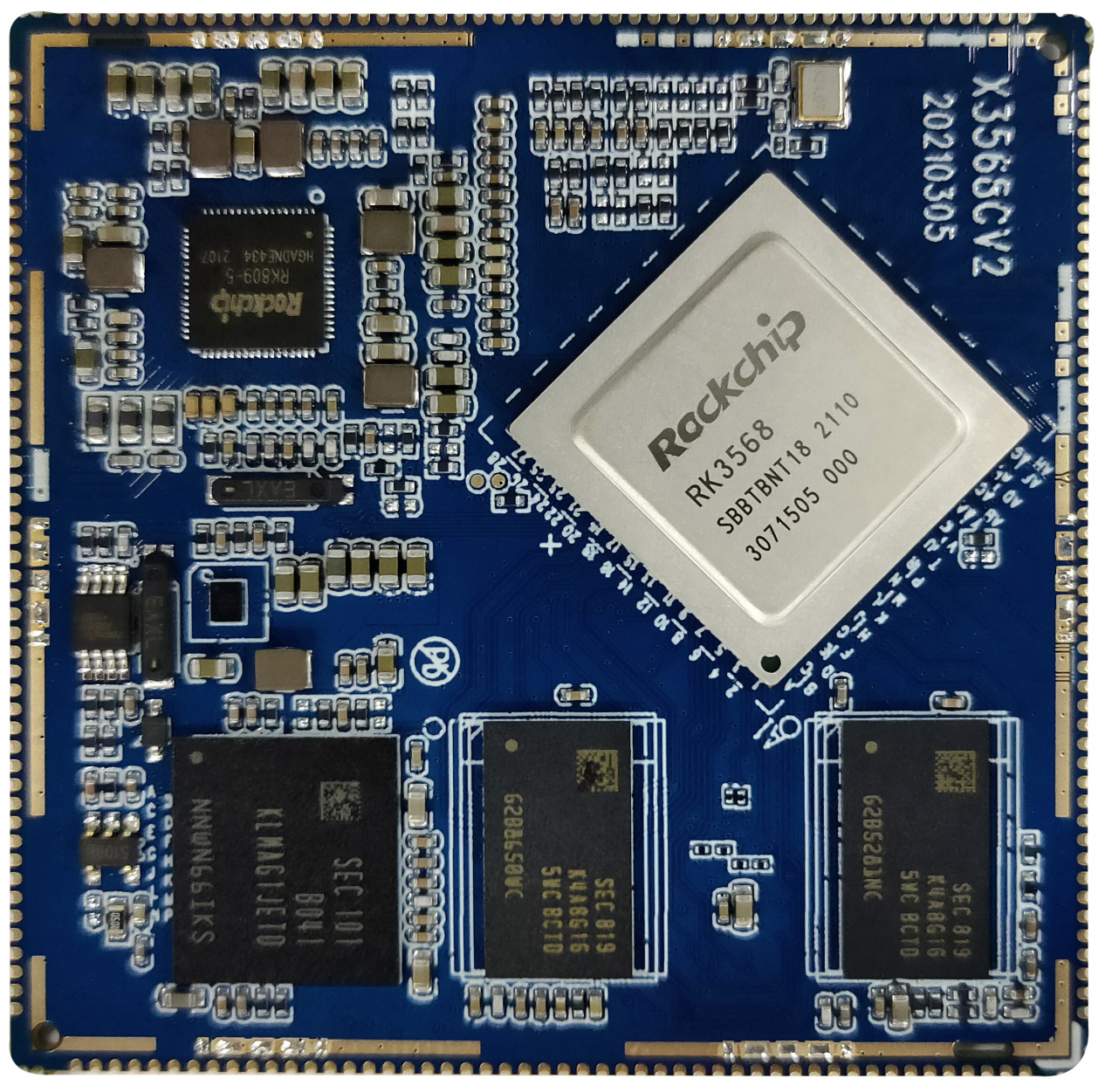

产品外观

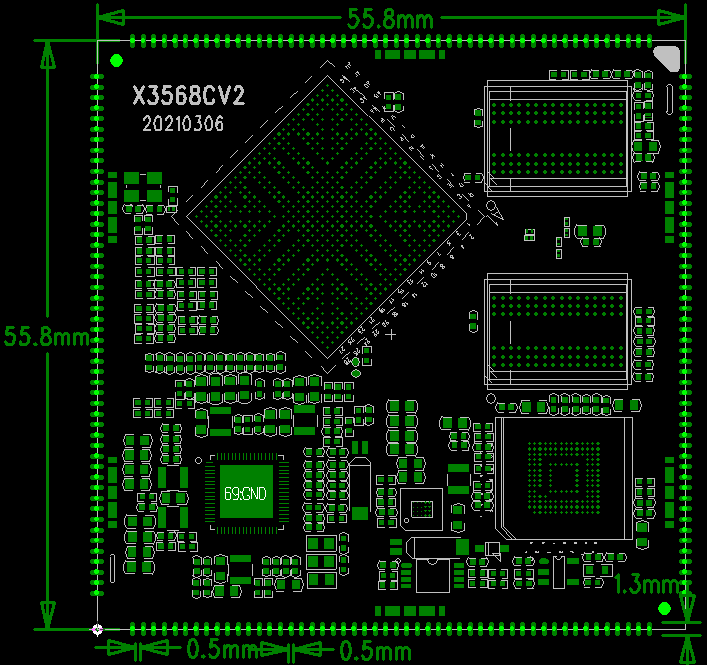

核心板结构图

系统配置

CPU	RK3568/RK3568B2
主频	四核A55(2GHz)
内存	标配2GB，硬件兼容4GB，8GB
存储器	4GB/8GB/16GB emmc可选，标配16GB
电源IC	使用RK809，支持动态调频等

接口参数

LCD接口	支持DSI/LVDS/EDP/HDMI接口输出
Touch接口	电容触摸
音频接口	支持耳机喇叭直接输出，支持录放音
SD卡接口	2路SDIO输出通道
emmc接口	板载emmc接口，管脚不另外引出
以太网接口	支持2路千兆以太网
USB HOST2.0接口	2路HOST2.0
USB HOST3.0接口	2路HOST3.0
OTG接口	1路OTG接口（和其中一路USB3.0复用）
UART接口	10路串口，支持带流控串口
PWM接口	16路PWM输出
IIC接口	6路IIC输出
SPI接口	4路SPI输出
ADC接口	2路ADC输出（有6路未引出）
Camera接口	CSI/BT601/BT656/BT1120/RAW输入

电气特性

3.3V输入电压	3.3V/2A
RTC输入电压	3V/0.6uA
输出电压	3.3V/1.5A(可用于底板供电)
工作温度	-10~70度
储存温度	-10~40度

结构参数

外观	邮票孔方式
核心板尺寸	55mm55mm3mm
引脚间距	1.0mm
引脚焊盘尺寸	1.3mm*0.5mm
引脚数量	200PIN
板层	8层
翘曲度	不超过0.5%
