接口说明

本页只说明主板外部接口的用途和连接注意事项，不重复完整引脚表。

电源开关和插座

x3568 采用 12V 直流电源供电。图中插座为 12V 直流电源输入插座，右侧红色 PH 座为备选 12V 电源输入，用户根据产品需求二选一供电即可。

调试串口

主板默认使用 UART2 作为调试串口，用户可以通过修改程序调整调试串口。

HDMI 接口

主板采用 miniHDMI 接口，配合 miniHDMI 延长线，可以将音视频信号输出到支持 HDMI2.0 的电视、显示器等终端。

Camera 接口

该接口为通用 30PIN 摄像头接口，支持 OV 系列摄像头。不同型号摄像头需要按照规格调整供电和驱动配置。

以太网接口

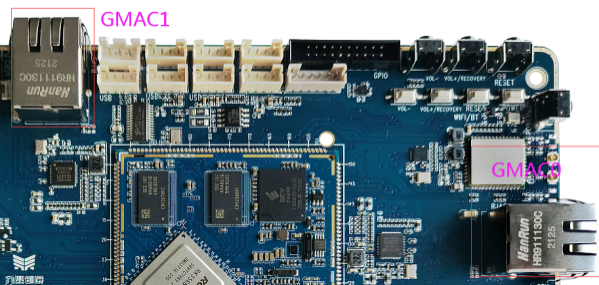

X3568V4 主板支持两路千兆有线以太网接口，以太网芯片由 RTL8211F 更新为 YT8521CA。

耳机接口

耳机接入该接口可实现耳机输出，也可送到功放输入。

喇叭接口

主板支持单路 2W 扬声器输出。

录音接口

主板支持录音输入，MIC 电路已在主板上实现。

TF 卡槽

外置 TF 卡可用于固件升级或存放多媒体文件。

独立按键

X3568 共有 4 个按键，包括 2 个独立按键、1 个 PWRKEY 和 1 个复位键。独立按键通过 ADC 采样获取键值。

USB OTG 接口

RK3568 的 OTG 接口和其中一路 USB3.0 接口复用，通过硬件拨码开关切换 Host / Device 功能。Device 模式可用于程序下载。

HOST2.0 接口

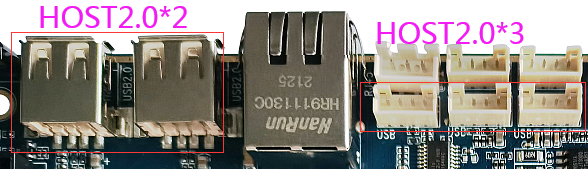

RK3568 自带两路标准 Type-A HOST2.0 接口，同时通过 PH 座引出 3 路 HOST2.0，便于 USB 外设扩展。

HOST3.0 接口

RK3568 自带两路 HOST3.0 接口。右侧 HOST3.0 的 USB2.0 功能和 OTG 复用，需要根据拨码开关状态使用。

开机按钮

接上外部电源适配器后，长按 PWRKEY 开机。进入 Android 后，短按可休眠/唤醒，长按可弹出关机界面。

复位按钮

系统运行时轻按 RESET 键，主板会硬复位重启。

Recovery 按钮

音量加按键在烧录时可作为 Recovery 键，刷机时按下该键进入 recovery / loader 相关模式。

LCD 接口

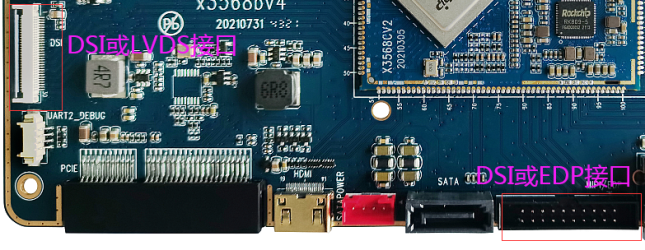

RK3568 支持双路 DSI、LVDS、EDP 等显示接口。左侧为 DSI/LVDS 显示接口，通过程序切换；右侧为 DSI/EDP 显示接口，通过核心板 0R 电阻进行硬件分配。

后备电池

后备电池用于保证断电后 RTC 继续工作，确保系统时间不丢失。X3568 核心板带有外置 RTC 芯片，工作电流低于 0.6uA。

红外一体化接收头

采用 HS0038B 一体化接收头，可用于红外遥控和机顶盒类应用。

光纤接口

主板声音可通过喇叭、耳机、HDMI 和光纤输出。光纤接口可连接带光纤输入的音箱或功放。

WIFI 蓝牙模块

标配 2.4G / 5G 双频 WIFI6 的 SDIO 接口 WIFI/BT 模块，同时兼容 AP6398S、AP6375S 以及欧飞信双频 WIFI 模组。

串口

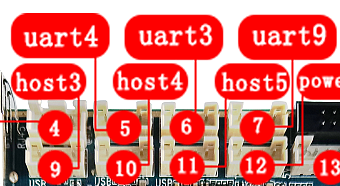

RK3568 自带 10 路串口。主板默认通过 PH 座预留 3 路 TTL 串口，分别对应 UART3、UART4、UART9；同时预留 UART2 调试串口。

PCIE 接口

RK3568 相比 RK3288 增加 PCIE 总线，主板通过标准 PCIE 接口座预留，可外接标准 PCIE 设备。

预留 GPIO 接口

主板预留 GPIO 简牛座，用于 GPIO 扩展和常用控制类外设连接。

按键对应关系

开关	功能
VOL+	音量加键
VOL-	音量减键
PWRKEY	电源键
RESET	复位键
