硬件资源
本页只放硬件资源总览，不重复展开每个接口的使用说明和核心板引脚定义。详细接口说明见接口说明，核心板 200PIN 定义见引脚定义。

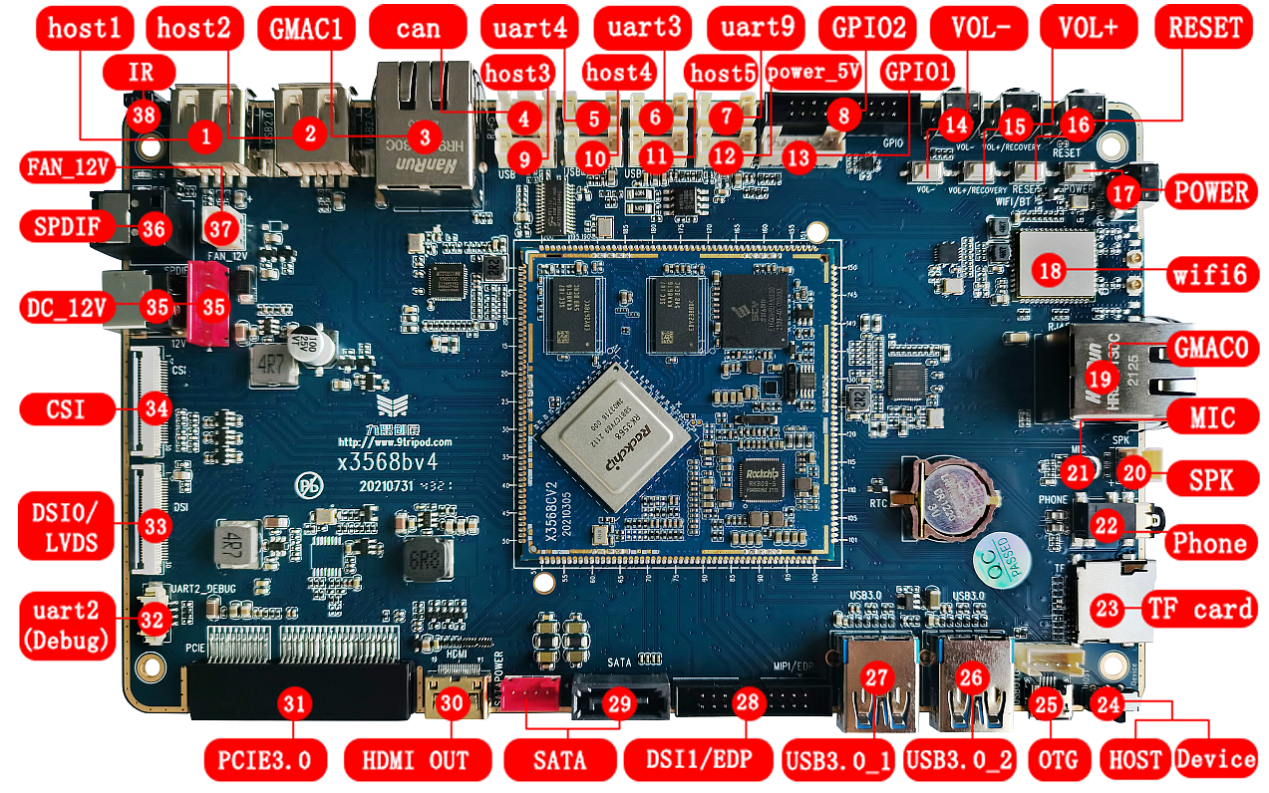

接口位置图
硬件接口总览
| 标号 | 名称 | 说明 |
|---|---|---|
| 【1】 | HOST2.0 | USB HOST2.0接口 |
| 【2】 | HOST2.0 | USB HOST2.0接口 |
| 【3】 | GMAC1 | 千兆以太网接口1 |
| 【4】 | CAN | CAN总线接口 |
| 【5】 | UART4 | UART4，TTL电平接口 |
| 【6】 | UART3 | UART3，TTL电平接口 |
| 【7】 | UART9 | UART9，TTL电平接口 |
| 【8】 | GPIO | GPIO扩展接口 |
| 【9】 | HOST2.0 | USB HOST2.0接口 |
| 【10】 | HOST2.0 | USB HOST2.0接口 |
| 【11】 | HOST2.0 | USB HOST2.0接口 |
| 【12】 | 5V电源输出 | 用于其他外设电源供电 |
| 【13】 | GPIO接口 | GPIO口，可用于一些常用控制类扩展 |
| 【14】 | 独立按键 | 软件对应音量减 |
| 【15】 | 独立按键 | 软件对应音量加 |
| 【16】 | 独立按键 | RESET |
| 【17】 | 独立按键 | PWRKEY |
| 【18】 | WIFI/BT | AP6375S WIFI6/BT二合一模块 |
| 【19】 | GMAC0 | 千兆以太网接口0 |
| 【20】 | 喇叭接口 | 外置双声道扬声器 |
| 【21】 | 咪头 | 咪头录音输入 |
| 【22】 | 耳机座 | 耳机输出 |
| 【23】 | TF卡 | TF卡座 |
| 【24】 | USB切换开关 | 拨到左边对应Host，拨到右边对应Device |
| 【25】 | OTG | OTG下载接口，和其中一路USB3.0口复用 |
| 【26】 | USB3.0 | USB3.0接口，其中兼容的2.0接口和OTG复用 |
| 【27】 | USB3.0 | USB HOST3.0接口 |
| 【28】 | 显示接口 | DSI或EDP接口 |
| 【29】 | SATA接口 | SATA信号、电源接口 |
| 【30】 | HDMI | HDMI输出接口 |
| 【31】 | PCIE接口 | PCIE总线接口，可用于PCIE接口设备扩展，如WIFI6、SATA、串口、以太网等 |
| 【32】 | UART2 | UART2，TTL电平接口，默认为调试串口 |
| 【33】 | 显示接口 | DSI或LVDS接口 |
| 【34】 | MIPI CSI | MIPI摄像头接口 |
| 【35】 | DC插座 | 12V直流电源输入接口 |
| 【36】 | SPDIF | 光纤输出接口 |
| 【37】 | 散热风扇电源座 | 12V风扇电源接口 |
| 【38】 | 红外接收头 | HS0038红外一体化接收头 |
驱动支持列表
X3568 主板支持 Android11 / Linux4.19 / Debian10 / Ubuntu / QT 等系统形态，驱动支持情况以实际 SDK 和出货固件为准。
| system driver | linux4.19+ android11 | linux4.19+ debain10 | linux4.19+ ubuntu | linux4.19+QT |
|---|---|---|---|---|
| 7寸MIPI屏(1024*600) | ● | ● | ● | ● |
| 10.1寸EDP屏(1920*1080) | ● | ● | ● | ● |
| 背光驱动 | ● | ● | ● | ● |
| PMIC驱动(RK809) | ● | ● | ● | ● |
| 电容触摸 | ● | ● | ● | ● |
| EMMC驱动 | ● | ● | ● | ● |
| SD卡驱动 | ● | ● | ● | ● |
| 独立按键 | ● | ● | ● | ● |
| ADC驱动 | ● | ● | ● | ● |
| 开关机 | ● | ● | ● | ● |
| 休眠唤醒 | ● | ● | ● | ● |
| 两路USB HOST2.0驱动 | ● | ● | ● | ● |
| 两路USB HOST3.0驱动 | ● | ● | ● | ● |
| 一路OTG驱动 | ● | ● | ● | ● |
| SATA | ● | ● | ● | ● |
| PCIE总线驱动 | ● | ● | ● | ● |
| 光纤驱动 | ● | 未验证 | 未验证 | ● |
| RTC驱动 | ● | ● | 未验证 | ● |
| 音频 | ● | ● | 未验证 | 即将支持 |
| 录音 | ● | 不支持 | 不支持 | 即将支持 |
| 双频WIFI/BT4.0 | ● | ● | ● | 即将支持 |
| GPS | ● | ● | ● | ● |
| CSI摄像头驱动 | ● | 不支持 | 不支持 | 即将支持 |
| USB口摄像头驱动 | ● | ● | ● | ● |
| 串口 | ● | ● | ● | ● |
| HDMI2.0 | ● | ● | ● | ● |
| 双路千兆以太网 | ● | ● | ● | ● |
| USB鼠标键盘 | ● | ● | ● | ● |
| uboot | ● | ● | ● | ● |
