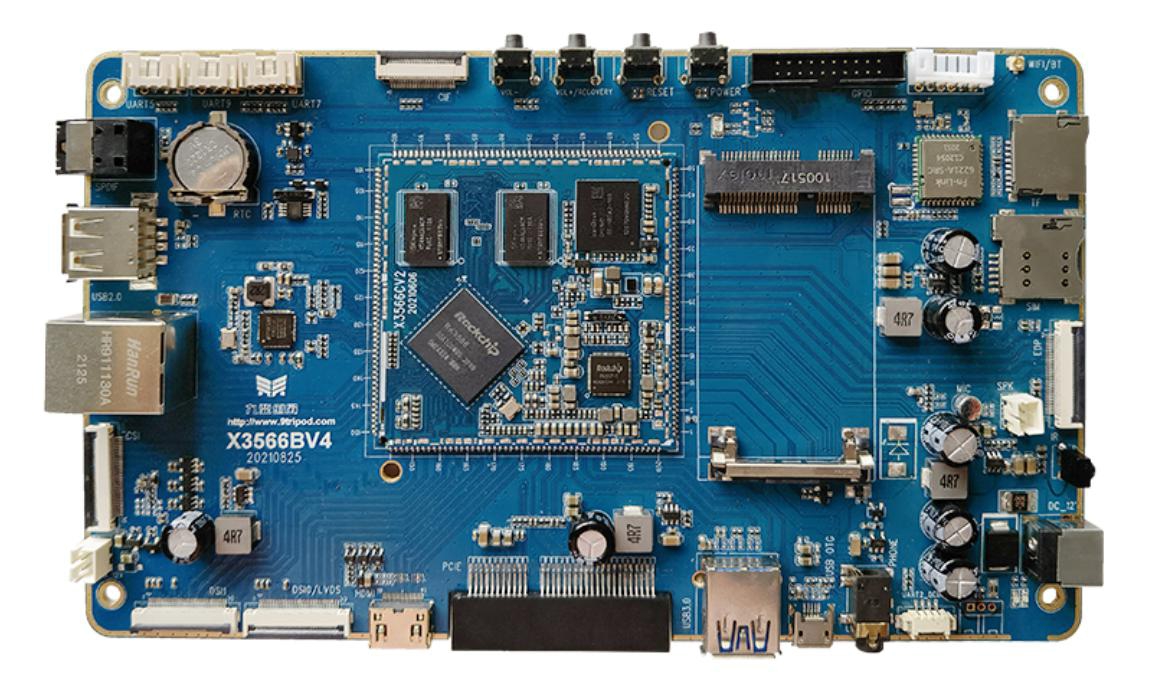

X3566 开发板基于 Rockchip RK3566 平台，核心板为 X3566CV2，底板引出 HDMI、DSI/LVDS、EDP、CSI/CIF、USB、OTG、千兆以太网、SATA、PCIe、音频、红外、GPIO、TF 卡、按键、RTC、Wi-Fi/BT 等常用接口。该开发板适用于 Android/Linux 系统评估、显示屏适配、摄像头调试、外设驱动验证和嵌入式产品开发。
功能特性
- 内核：ARM Cortex-A55 四核。
- 主频：1.8GHz × 4。
- 内存：1GB/2GB/4GB DDR4，标配 2GB。
- Flash：支持 4GB/8GB/16GB/32GB/64GB eMMC 可选，标配 16GB。
- 1 路 USB HOST2.0 接口，1 路 USB HOST3.0 接口，1 路 Micro USB OTG 接口。
- 4 路 TTL 串口接口，包含 1 路调试串口。
- 1 路 TF 卡接口。
- 1 个复位按钮，1 个开关机按钮，2 路独立按键。
- 1 路 HDMI 输出接口，1 路 SPDIF 光纤接口。
- 1 路 20 针 GPIO 扩展接口。
- 1 路 DSI 或 LVDS 显示接口，1 路 DSI 显示接口，1 路 EDP 显示接口。
- 1 路 SATA 接口。
- 1 路红外一体化接收头。
- 外置喇叭接口、MIC 输入、耳机输出接口。
- 支持背光无级调节和电容触摸。
- 板载双频 Wi-Fi 模块。
- 支持 RTC 时钟实时保存。
- 支持千兆有线以太网 YT8521。
- 支持 MIPI 摄像头接口、标准 PCIe 总线接口。
- 支持 USB 鼠标、键盘。
核心板特性
- X3566CV2 核心板尺寸 55mm × 55mm。
- 引出高达 200PIN 管脚，几乎囊括 CPU 所有管脚。
- 使用 RK817 PMU，保证工作稳定可靠。
- 使用双通道 DDR4 设计，支持 1GB/2GB/4GB 容量。
- 支持 Android/Linux 操作系统。
- 支持千兆有线以太网。
- 产品经过高低温、反复重启等可靠性实验。
系统配置
| CPU | RK3566 |
|---|
| 主频 | 四核A55(1.8GHz) |
| 内存 | 标配2GB，硬件兼容4GB |
| 存储器 | 4GB/8GB/16GB eMMC可选，标配16GB |
| 电源IC | 使用RK817，支持适配器、电池供电 |
接口参数
| LCD接口 | 支持DSI/LVDS/EDP/HDMI接口输出 |
|---|
| Touch接口 | 电容触摸 |
| 音频接口 | 支持耳机喇叭直接输出，支持录放音 |
| SD卡接口 | 2路SDIO输出通道 |
| eMMC接口 | 板载eMMC接口，管脚不另外引出 |
| 以太网接口 | 支持1路千兆以太网 |
| USB HOST2.0接口 | 2路HOST2.0 |
| USB HOST3.0接口 | 1路HOST3.0 |
| OTG接口 | 1路OTG接口 |
| UART接口 | 10路串口，支持带流控串口 |
| PWM接口 | 16路PWM输出 |
| IIC接口 | 6路IIC输出 |
| SPI接口 | 4路SPI输出 |
| ADC接口 | 2路ADC输出（有6路未引出） |
| Camera接口 | CSI/BT601/BT656/BT1120/RAW输入 |
电气特性
| VBUS输入电压 | 5V/2A |
|---|
| VBAT输入电压 | 3.5到4.2V，典型值3.7V |
| 输出电压 | VCC5V_MIDU输出5V，可给底板供电 |
| 工作温度 | -10~70度 |
| 储存温度 | -10~40度 |
软件资源
X3566 开发板支持 Android 11 / Linux 操作系统，驱动支持列表如下：
| system / driver | linux4.19+ / Android 11 | linux4.19+QT |
|---|
| 7寸MIPI屏(1024*600) | ● | 即将支持 |
| 背光驱动 | ● | 即将支持 |
| PMIC驱动(RK817) | ● | 即将支持 |
| 电容触摸 | ● | 即将支持 |
| eMMC驱动 | ● | 即将支持 |
| SD卡驱动 | ● | 即将支持 |
| 独立按键 | ● | 即将支持 |
| ADC驱动 | ● | 即将支持 |
| 开关机 | ● | 即将支持 |
| 休眠唤醒 | ● | 即将支持 |
| 两路USB HOST2.0驱动 | ● | 即将支持 |
| 一路USB HOST3.0驱动 | ● | 即将支持 |
| 一路OTG驱动 | ● | 即将支持 |
| PCIE总线驱动 | ● | 即将支持 |
| 光纤驱动 | ● | 即将支持 |
| RTC驱动 | ● | 即将支持 |
| 音频 | ● | 即将支持 |
| 录音 | ● | 即将支持 |
| 双频WIFI/BT4.0 | ● | 即将支持 |
| GPS | ● | 即将支持 |
| CSI摄像头驱动 | ● | 即将支持 |
| USB口摄像头驱动 | ● | 即将支持 |
| 串口 | ● | 即将支持 |
| HDMI2.0 | ● | 即将支持 |
| 千兆以太网 | ● | 即将支持 |
| USB鼠标键盘 | ● | 即将支持 |
| uboot | ● | 即将支持 |
