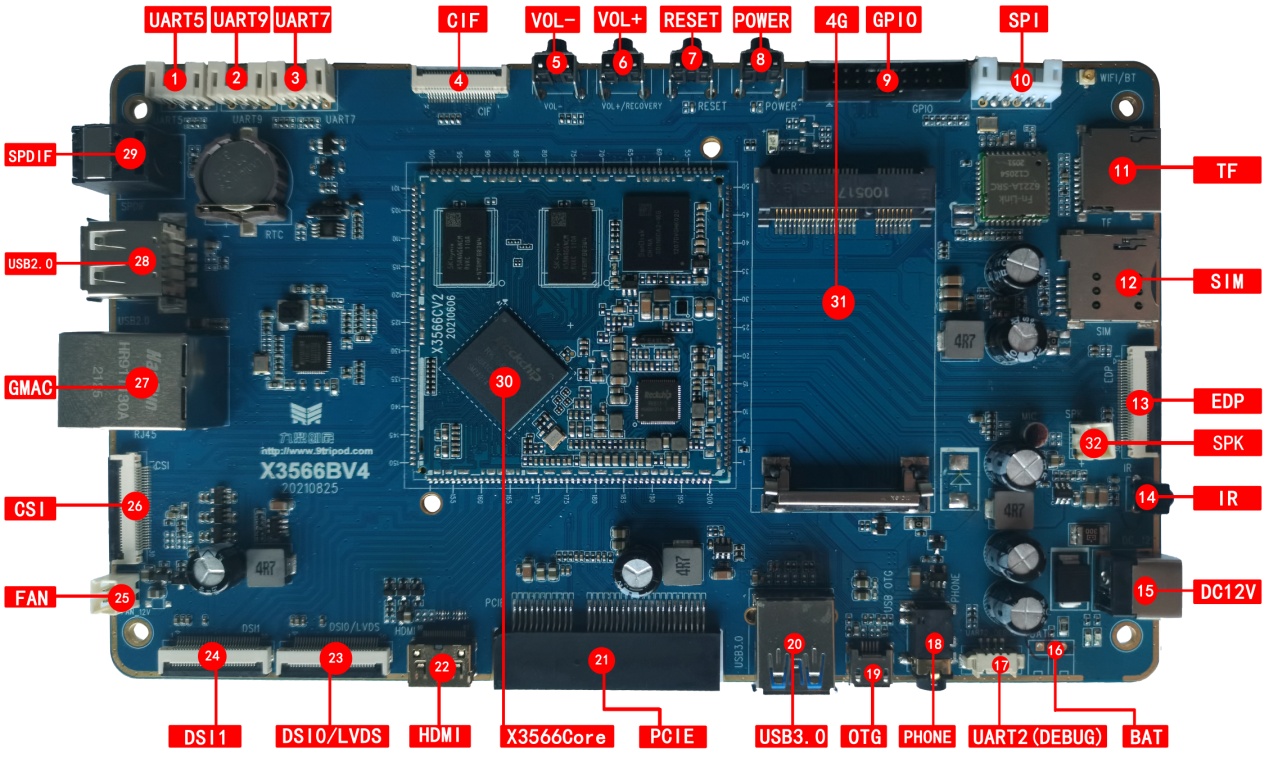

接口说明
电源开关和插座
X3566 采用 12V 直流电源供电，DC 插座为 12V 直流电源输入接口。
调试串口
开发板默认使用 UART2 作为调试串口，用户可以通过修改程序调整调试串口。
HDMI 接口
开发板采用 mini HDMI 接口，配合 mini HDMI 延长线，可将音视频信号输出到支持 HDMI2.0 协议的显示设备。
Camera 接口
开发板预留 CIF 和 CSI 两种摄像头接口，支持 OV 系列摄像头。不同型号摄像头需要按照规格调整输出电压和驱动配置。
以太网接口
开发板支持 1 路千兆有线以太网，板载 YT8521SC。
耳机接口
耳机接入后可实现耳机输出，也可送入外部功放输入。
喇叭接口
开发板支持单路 2W 扬声器输出。
TF 卡槽
外置 TF 卡可用于 TF 卡升级或存放多媒体文件。
独立按键
共有 4 个按键，包括 2 个独立按键、1 个 PWRKEY 和 1 个 RESET。独立按键通过 ADC 采样获取键值。
OTG 接口
OTG 接口用于程序下载等场景。
HOST2.0 接口
RK3566 自带两路 HOST2.0，其中一路通过标准 Type-A HOST2.0 座子引出，另一路留给 4G PCIe 座。
HOST3.0 接口
RK3566 自带 1 路 HOST3.0，通过标准 HOST3.0 座子引出。
开机按钮
接上外部电源适配器后，长按 PWRKEY 开机；进入 Android 后轻触 PWRKEY 可休眠，再按可唤醒；长按可进入关机界面。
复位按钮
系统运行时轻按 RESET 键，开发板重启，实现硬复位。
Recovery 按钮
音量加按键在烧录时用作 Recovery 键，刷机时需要按下该键进入 recovery 模式。
LCD 接口
RK3566 支持双路 DSI、LVDS、EDP 等显示接口。图中左侧为 DSI1，右侧为 DSI0/LVDS，可通过程序分配 DSI0 或 LVDS 信号。
后备电池
后备电池用于保证断电后 RTC 仍能工作，确保系统时间不丢失。
红外一体化接收头
采用 HS0038B 一体化接收头，可用于红外遥控。
光纤接口
声音可通过喇叭、耳机、HDMI 和光纤输出。光纤接口可连接到带光纤输入的音响设备。
Wi-Fi 蓝牙模块
标配 2.4G/5G 双频 SDIO Wi-Fi/BT 模块，默认型号 6221A-SRC，兼容 AP6398S、AP6375S 以及欧飞信双频 Wi-Fi 模组。
串口
RK3566 自带 10 路串口。开发板默认通过 PH 座预留 UART5、UART7、UART9 三路 TTL 串口，并预留 UART2 调试串口。
PCIe 接口
开发板通过标准 PCIe 接口座预留，可外接标准 PCIe 设备扩展。
预留 GPIO 接口
开发板预留 GPIO 简牛座，用于 GPIO 扩展。
