硬件资源
本页只放硬件资源总览，不重复展开每个接口的使用说明和核心板引脚定义。详细接口说明见接口说明，核心板 180PIN 定义见引脚定义。
功能特性
- 内核：ARM Cortex-A17四核；
- 主频：1.8GHz*4；
- 内存：2GB DDR3，可兼容4GB DDR3；
- Flash：支持4GB/8GB/16GB emmc可选，标配16GB emmc；
- 24位RGB接口，兼容LVDS接口；
- 四路USB HOST接口，支持更多的USB设备同时使用；
- USB OTG接口；
- 4路TTL串口；
- 1路TF卡接口；
- 复位按钮；
- 软件开关机按钮；
- 四路独立按键；
- 标配外置扬声器；
- MIC输入；
- 耳机输出接口；
- 支持背光无级调节；
- 支持HDMI接口；
- 支持5点电容触摸；
- 板载AP6255 WIFI/BT模块；
- 支持G-sensor；
- 支持多种SPI，I2C，UART，等外围器件扩展；
- 支持MPEG4，H.263，H.264，MJPEG视频编码；
- 支持几乎全格式视频解码；
- 支持2D，3D高性能图形加速；
- 支持RTC时钟实时保存；
- 支持千兆有线以太网RTL8211E；
- 支持BT656/BT601/MIPI摄相头接口；
- 支持GPS接口；
- 支持GPRS接口；
- 支持外置USB 3G模块；
- 支持USB鼠标，键盘；
- 支持红外一体化接收头；

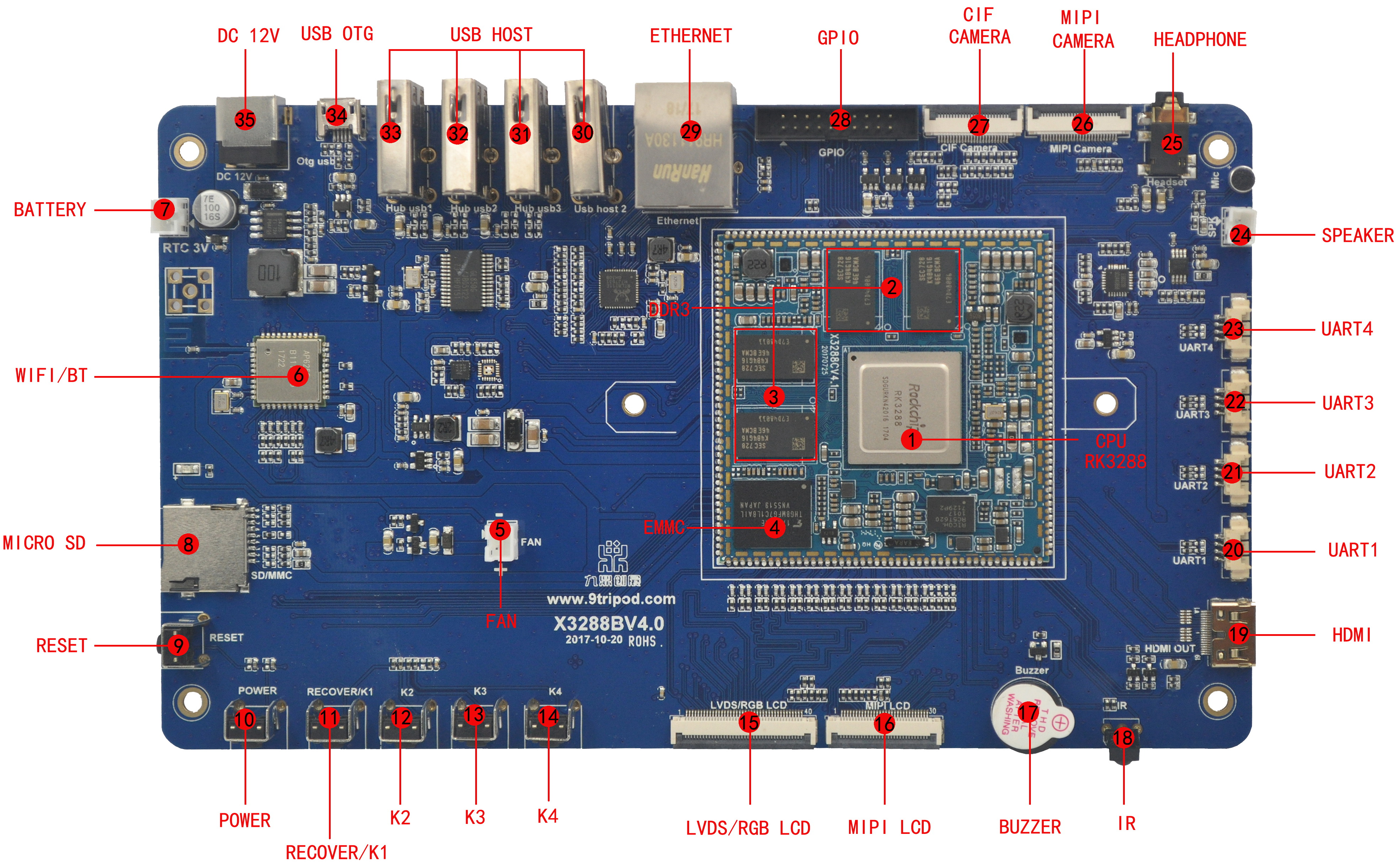

接口位置图
硬件接口总览
| 标号 | 名称 | 说明 |
|---|---|---|
| 【1】 | CPU | RK3288，ARM Cortex A17,4*1.8GHz |
| 【2】 | DDR3 | H5TQ4G63AFR，DDR3，2GBytes |
| 【3】 | DDR3 | H5TQ4G63AFR，DDR3，2GBytes |
| 【4】 | eMMC | KLMAG2GEND,16GB(4G,8G可选) |
| 【5】 | FAN | 散热片风扇电源接口 |
| 【6】 | WIFI/BT | AP6255 WIFI/BT二合一模块 |
| 【7】 | RTC电池插座 | RTC电池座，3V |
| 【8】 | TF卡 | TF卡座 |
| 【9】 | RESET | 复位按键 |
| 【10】 | POWER | 电源按键 |
| 【11】 | 独立按键 | Recovery刷机键，按键K1 |
| 【12】 | 独立按键 | 按键K2 |
| 【13】 | 独立按键 | 按键K3 |
| 【14】 | 独立按键 | 按键K4 |
| 【15】 | LCD/VGA接口 | RGB/LVDS输出 |
| 【16】 | MIPI DSI | 接MIPI接口的屏 |
| 【17】 | 蜂鸣器 | 直流蜂鸣器 |
| 【18】 | 红外接收头 | HS0038红外一体化接收头 |
| 【19】 | HDMI | HDMI输出接口 |
| 【20】 | UART1 | 串口1，TTL电平 |
| 【21】 | UART2 | 串口2，TTL电平，默认调试串口 |
| 【22】 | UART3 | 串口3，TTL电平 |
| 【23】 | UART4 | 串口4，TTL电平 |
| 【24】 | 喇叭接口 | 外置扬声器接口 |
| 【25】 | 耳机座 | 耳机输出，需接标准3线耳机 |
| 【26】 | MIPI CSI | MIPI摄像头接口 |
| 【27】 | 摄像头接口 | 标准 24PIN 摄相头接口 |
| 【28】 | GPIO | GPIO扩展口 |
| 【29】 | 千兆网口 | RT8211E 接口 |
| 【30】 | USB HOST | HOST |
| 【31】 | USB HOST | HUB芯片扩展，HOST |
| 【32】 | USB HOST | HUB芯片扩展，HOST |
| 【33】 | USB HOST | HUB芯片扩展，HOST |
| 【34】 | USB OTG | USB OTG接口 |
| 【35】 | DC座 | 12V DC电源输入 |
驱动支持列表
| system driver | 3.10.49+ android4.4 | 3.10.79+ android5.1 | linux3.10.49+ QT5.5.1 | ubuntu14.04 |
|---|---|---|---|---|
| 7寸LCD(1024*600) | ● | ● | ● | ● |
| 4.3寸LCD(480*272) | ● | ● | ● | ● |
| 5寸LCD(800*480) | ● | ● | ● | ● |
| LVDS屏(1024*768) | ● | ● | ● | ● |
| LVDS屏(1366*768) | ● | ● | ● | ● |
| MIPI屏(1920*1200) | ● | ● | ● | ● |
| PMIC驱动(5T620) | ● | ● | ● | ● |
| 电容触摸 | ● | ● | ● | ● |
| EMMC驱动 | ● | ● | ● | ● |
| SD卡驱动 | ● | ● | ● | ● |
| 独立按键 | ● | ● | ● | ● |
| Gsensor | ● | ● | 暂无需求 | 暂无需求 |
| 蜂鸣器驱动 | ● | ● | ● | ● |
| 红外遥控 | ● | ● | ● | ● |
| 开关机 | ● | ● | ● | ● |
| 休眠唤醒 | ● | ● | ● | 暂无需求 |
| 四路USB HOST驱动 | ● | ● | ● | ● |
| 一路USB OTG驱动 | ● | ● | ● | ● |
| 音频(ES8323) | ● | ● | ● | ● |
| 录音(ES8323) | ● | ● | 暂无需求 | 暂无需求 |
| USB WIFI | ● | ● | ● | 暂无需求 |
| USB WIFI/BT4.0 | ● | ● | ● | 暂无需求 |
| SDIO双频WIFI/BT4.0 | ● | ● | ● | ● |
| 并口摄相头驱动 | ● | ● | 暂无需求 | 暂无需求 |
| CSI摄相头驱动 | ● | ● | Coming soon | 暂无需求 |
| USB口摄相头驱动 | ● | ● | ● | ● |
| 串口 | ● | ● | ● | ● |
| HDMI | ● | ● | ● | ● |
| 3G模块(3G dongle) | ● | ● | 暂无需求 | 暂无需求 |
| 3G模块(PCIE接口) | ● | ● | 暂无需求 | 暂无需求 |
| GPS模块 | ● | ● | ● | ● |
| 千兆以太网 | ● | ● | ● | ● |
| USB鼠标键盘 | ● | ● | ● | ● |
| uboot | ● | ● | ● | ● |
| SD卡脱机更新映像 | ● | ● | ● | ● |
| VGA驱动(SDA7123) | ● | ● | ● | ● |
