显示、U-Boot和SPI LCD

PICO2 的 12Pin LCD 接口主要用于 SPI/DBI 屏幕。SDK 中可能同时存在 DISP、LCD_FB 和 FBTFT 三类实现，应根据当前方案选择一套，避免重复占用 SPI 和 GPIO。

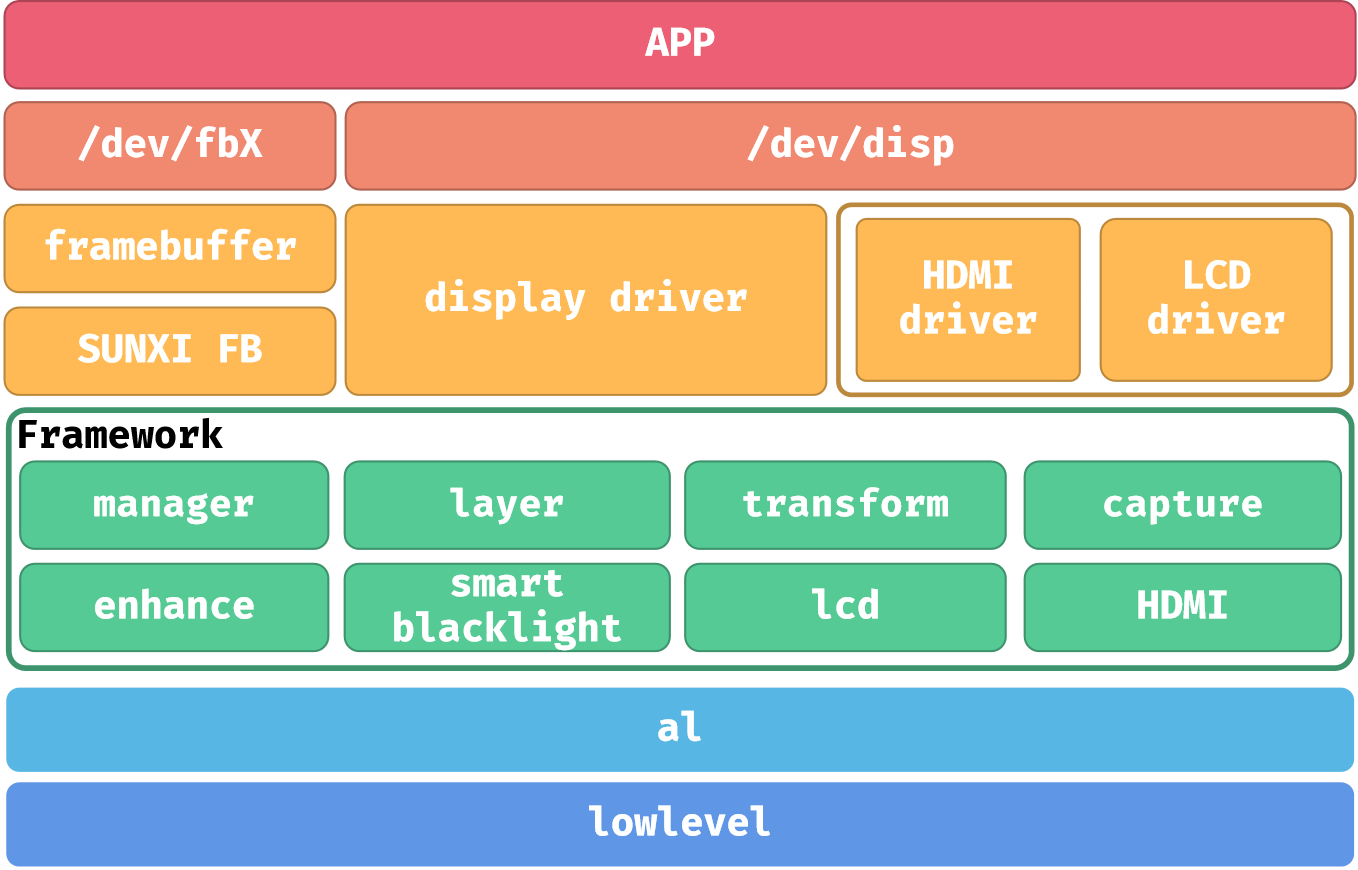

Kernel DISP 配置

菜单路径示例：

Allwinner BSP
  → Device Drivers
    → Video Drivers
      → DISP Driver Support (sunxi-disp2)

设备树需要配置：

SPI控制器
面板节点
复位和背光GPIO
LCD时序和分辨率
DISP输出绑定

关键参数包括：

参数	说明
lcd_driver_name	面板驱动名称，必须与驱动注册名称一致
lcd_if	LCD 接口类型
lcd_x / lcd_y	有效分辨率
lcd_ht / lcd_vt	水平和垂直总周期
lcd_hbp / lcd_vbp	后肩参数
lcd_dclk_freq	像素时钟
lcd_start_delay	起屏延迟
lcd_pwm_*	背光 PWM

U-Boot 显示与 LOGO

实现流程：

移植/启用面板驱动
  → U-Boot Kconfig
  → U-Boot DTS
  → DISP和LCD节点
  → boot-resource分区
  → logo文件打包

boot-resource 分区示例：

[partition]
name         = boot-resource
size         = 1024
downloadfile = "boot-resource.fex"
user_type    = 0x8000

LOGO 图片应满足 SDK 对 BMP 位深、尺寸、方向和文件名的要求。

SPI LCD 调试

dmesg | grep -iE "spi|lcd|disp|pwm"
cat /sys/kernel/debug/pinctrl/*/pinmux-pins
cat /sys/kernel/debug/clk/clk_summary

故障顺序：

供电/背光
→ RESET/CS/DC
→ SPI时钟和模式
→ 初始化寄存器
→ 颜色格式
→ 分辨率和方向
→ 刷新带宽
