硬件资源
本页整理 ibox3568 主板接口位置和硬件资源。具体接口使用说明见接口说明。

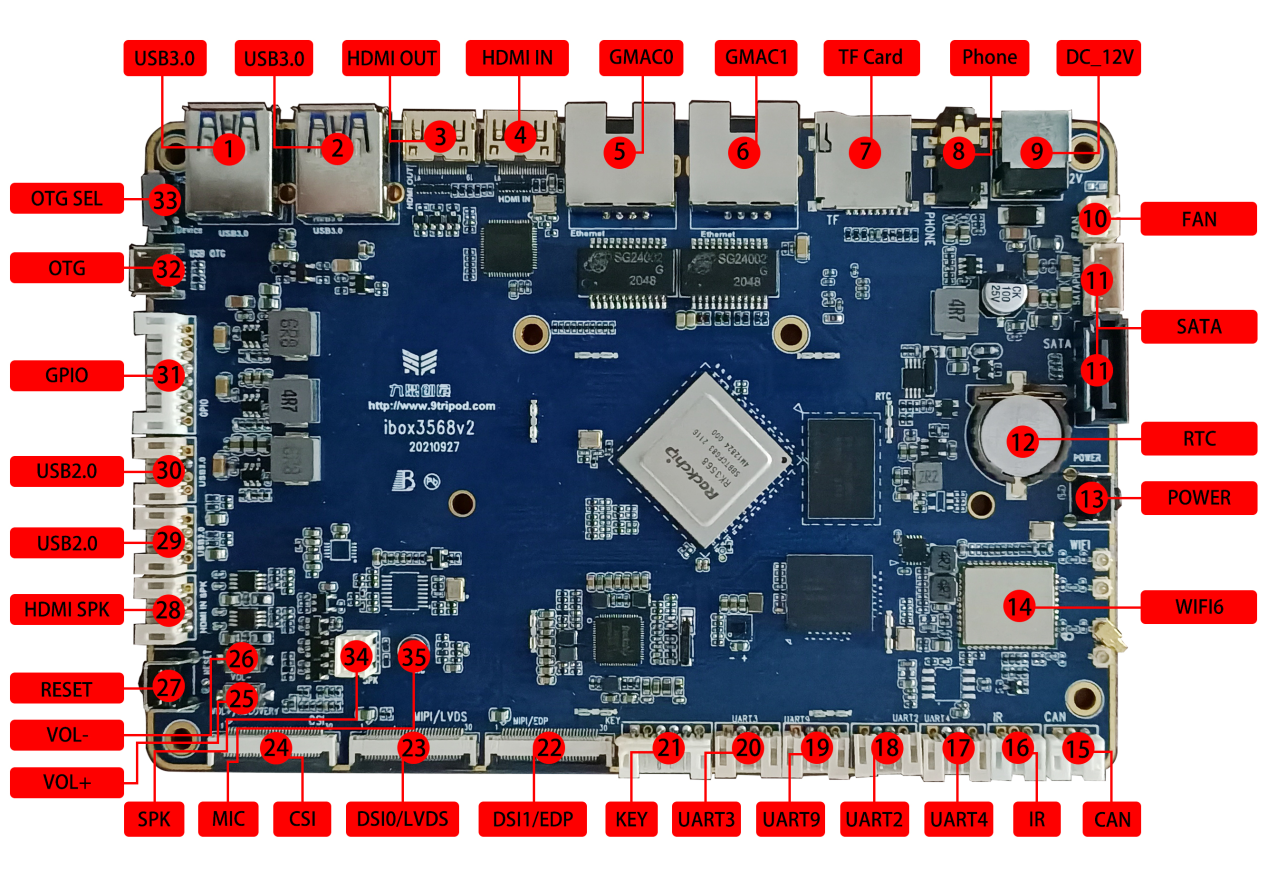

硬件接口介绍
| 标号 | 名称 | 说明 |
|---|---|---|
| 【1】 | USB 3.0 | USB 3.0接口，其中兼容的2.0接口和OTG复用 |
| 【2】 | USB 3.0 | USB HOST 3.0接口 |
| 【3】 | HDMI OUT | HDMI输出接口 |
| 【4】 | HDMI IN | HDMI输入接口 |
| 【5】 | GMAC0 | 千兆以太网接口0 |
| 【6】 | GMAC1 | 千兆以太网接口1 |
| 【7】 | TF卡 | TF卡座 |
| 【8】 | 耳机座 | 耳机输出 |
| 【9】 | DC插座 | 12V直流电源输入接口 |
| 【10】 | 散热风扇电源座 | 12V风扇电源接口 |
| 【11】 | SATA接口 | SATA信号、电源接口 |
| 【12】 | RTC | RTC供电纽扣电池 |
| 【13】 | 独立按键 | PWRKEY |
| 【14】 | Wi-Fi/BT | AP6375S Wi-Fi6/BT二合一模块 |
| 【15】 | CAN | CAN总线接口 |
| 【16】 | 红外接收头接口 | 可外扩HS0038红外一体化接收头 |
| 【17】 | UART4 | UART4，TTL电平接口 |
| 【18】 | UART2 | UART2，TTL电平接口，默认为调试串口 |
| 【19】 | UART9 | UART9，TTL电平接口 |
| 【20】 | UART3 | UART3，TTL电平接口 |
| 【21】 | KEY | 按键电气信号连接接口，可外扩按键 |
| 【22】 | 显示接口 | DSI或EDP接口 |
| 【23】 | 显示接口 | DSI或LVDS接口 |
| 【24】 | MIPI CSI | MIPI摄像头接口 |
| 【25】 | 独立按键 | 软件对应音量加 |
| 【26】 | 独立按键 | 软件对应音量减 |
| 【27】 | 独立按键 | RESET |
| 【28】 | HDMI喇叭接口 | HDMI输入音源声音输出 |
| 【29】 | HOST 2.0 | USB HOST 2.0接口 |
| 【30】 | HOST 2.0 | USB HOST 2.0接口 |
| 【31】 | GPIO | GPIO扩展接口 |
| 【32】 | OTG | OTG下载接口，和其中一路USB 3.0口复用 |
| 【33】 | USB切换开关 | 拨到上面对应Host，拨到下面对应Device |
| 【34】 | 喇叭接口 | 外置双声道扬声器 |
| 【35】 | 咪头 | 咪头录音输入 |
| 【36】 | PCIe接口 | PCIe总线接口，可用于PCIe接口设备扩展，如Wi-Fi6、SATA、串口、以太网等。注意，PCIe接口图中未标注，在主板反面。 |
