硬件资源
本页整理 i6818 开发板硬件接口位置和接口功能。完整核心板与扩展口引脚表见引脚定义，各接口使用说明见接口说明。

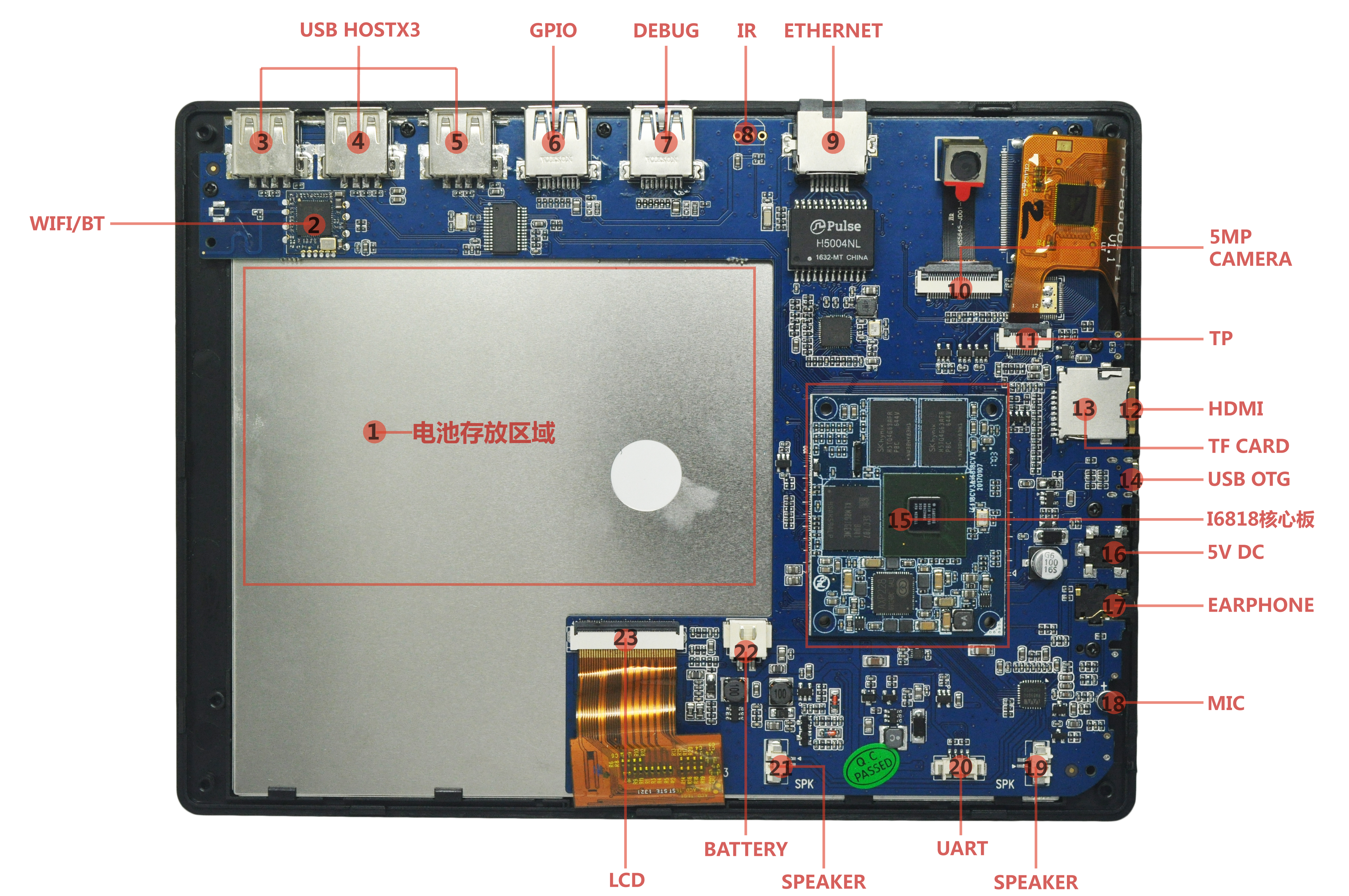

硬件接口介绍
| 标号 | 名称 | 说明 |
|---|---|---|
| 【1】 | 电池存放区域 | 开发板装成成品后，该区域存放锂电池 |
| 【2】 | Wi-Fi/BT | RT8723 Wi-Fi蓝牙模块 |
| 【3】 | USB HOST 2.0 | USB HOST 2.0接口 |
| 【4】 | USB HOST 2.0 | USB HOST 2.0接口 |
| 【5】 | USB HOST 2.0 | USB HOST 2.0接口 |
| 【6】 | GPIO扩展口 | 通过USB HOST 3.0座子外扩GPIO 接口 |
| 【7】 | GPIO扩展口 | 通过USB 3.0座子外扩GPIO，调试串口即从这里引出 |
| 【8】 | 红外接收头 | 红外接收头接口，默认空焊 |
| 【9】 | 千兆以太网接口 | 有线以太网接口 |
| 【10】 | 摄像头 | 500W像素MIPI 摄像头 |
| 【11】 | 触摸屏接口 | 电容触摸屏接口 |
| 【12】 | HDMI接口 | mini HDMI接口 |
| 【13】 | TF 卡座 | TF 卡接口座 |
| 【14】 | OTG座 | 程序烧录，电脑连接OTG接口 |
| 【15】 | 核心板 | 板对板核心板，支持i4418cv3，i6818cv3 |
| 【16】 | 电源座 | 5V细头DC 座 |
| 【17】 | 耳机座 | 耳机输出接口 |
| 【18】 | MIC | 耳麦输入 |
| 【19】 | SPEAKER | 扬声器输出接口 |
| 【20】 | UART | 调试串口，默认为TTL电平 |
| 【21】 | SPEAKER | 扬声器输出接口 |
| 【22】 | BATTERY | 单节锂电池接口 |
| 【23】 | LCD | 液晶屏接口 |

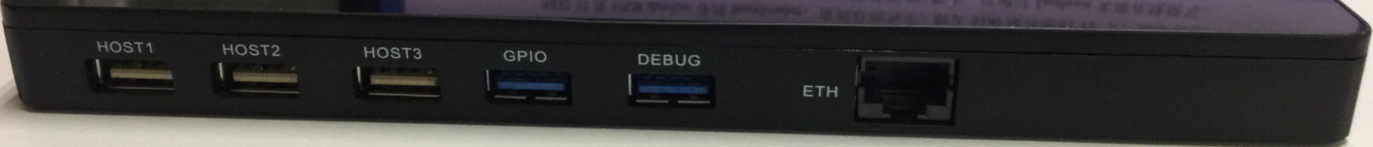

顶部接口
顶部自左向右依次为三个 HOST 2.0 座、两个 HOST 3.0 外观的 GPIO 扩展座以及以太网座。HOST 2.0 用于外接鼠标、键盘、U 盘等 USB 设备。HOST 3.0 外观座并不是 USB 3.0 接口，而是通过该座子外扩 GPIO，可引出多路 UART、I2C、GPIO、PWM 等。DEBUG 口可通过串口调试板查看打印信息。以太网接口用于外接网线，可支持千兆网。

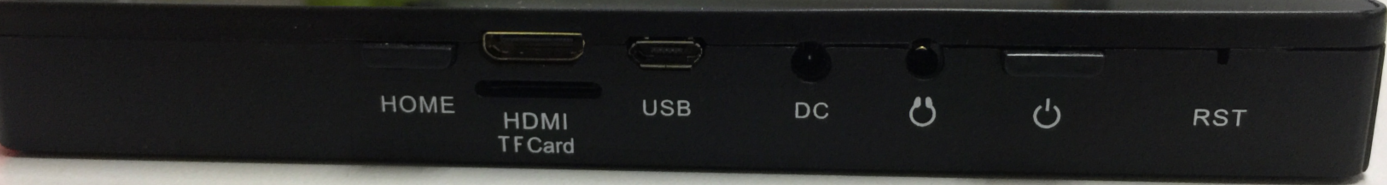

侧面接口
侧面留有 HOME 和开关机两个物理按键，并引出 HDMI 座、TF 卡座、USB OTG 座、5V 直流电源座、耳机座和复位孔。
