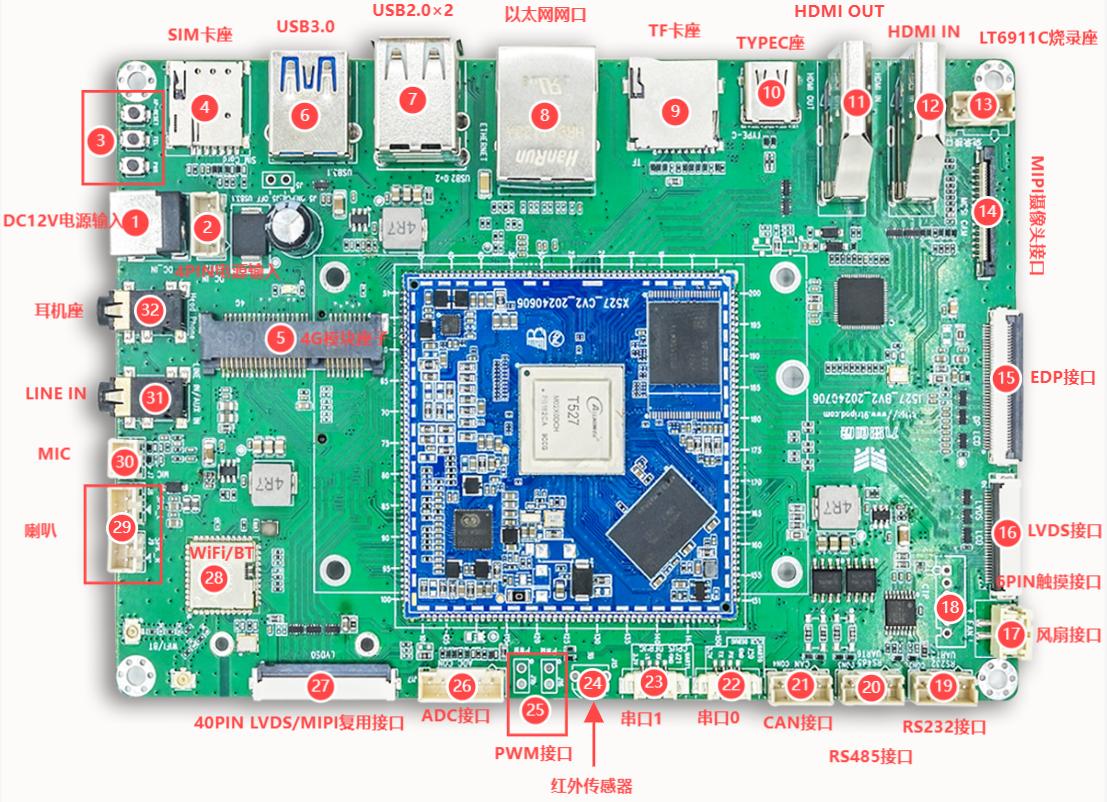

接口位置
| 编号 | 接口 | 用途 |
|---|
| 1 | 12 V 电源座 | 12 V 直流输入 |
| 2 | 4 PIN 电源输入 | 12 V 辅助输入 |
| 3 | RESET/FEL/POWER 按键 | 复位、烧录、开关机/唤醒 |
| 4 | SIM 卡座 | 与 PCIe 4G 模块配合 |
| 5 | PCIe 4G 接口 | 4G 模块扩展 |
| 6 | USB 3.0 | USB 3.0 Host |
| 7 | 双层 USB 2.0 | 两路 USB 2.0 Host，经 HUB |
| 8 | 千兆以太网 | RTL8211F，RGMII |
| 9 | TF 卡座 | TF 启动或数据存储 |
| 10 | Type-C | OTG、固件下载、ADB |
| 11 | HDMI OUT | T527 原生 HDMI 输出 |
| 12 | HDMI IN | HDMI 视频输入 |
| 13 | LT6911C 烧录座 | LT6911C I2C 烧录 |
| 14 | MIPI 摄像头 | 4-Lane MIPI CSI |
| 15 | eDP | eDP 液晶屏 |
| 16 | LVDS | 独立 LVDS1 屏接口 |
| 17 | 风扇 | 12 V 风扇 |
| 18 | 6 PIN 触摸 | I2C 电容触摸 |
| 19 | RS232 | 外部 RS232 通信 |
| 20 | RS485 | 外部 RS485 通信 |
| 21 | CAN | 两路 CAN 总线合并在一个座子 |
| 22 | UART0 | CPUX 调试串口 |
| 23 | UART1 | CPUS 调试串口 |
| 24 | 红外 | 红外接收 |
| 25 | PWM | PWM 输出 |
| 26 | ADC | LRADC/GPADC/按键引出 |
| 27 | 40 PIN LVDS/MIPI | LVDS0 与 MIPI DSI0 复用 |
| 28 | Wi-Fi/BT | AW869A 无线模组 |
| 29 | 喇叭 | 左右声道 0.5 W 输出 |
| 30 | MIC | 模拟麦克风输入 |
| 31 | LINE IN | 模拟音频输入 |
| 32 | 耳机 | 耳机/耳麦输出 |

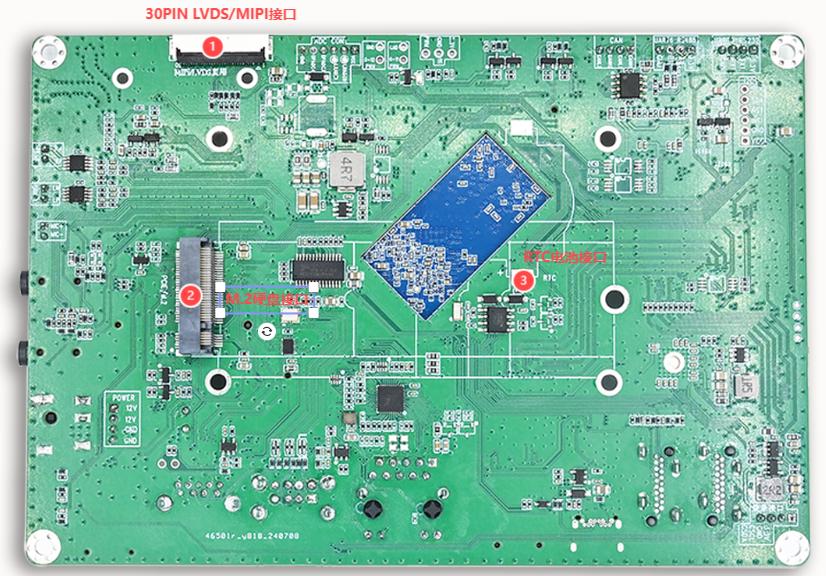

反面包含 30 PIN LVDS/MIPI 复用接口、M.2 扩展接口和 RTC 后备电池接口。
电源与按键
4 PIN 电源输入
开发板采用 12 V 直流供电，建议使用 12 V / 3 A 适配器。RESET 用于复位，FEL 用于进入全志烧录模式，POWER 用于开关机和休眠唤醒。
USB、网络与扩展
- Type-C：OTG/Device 接口，用于 PhoenixSuit 烧录和 ADB 调试。
- USB 3.0：一路原生 USB 3.0 Host。
- USB 2.0：双层座提供两路 Host，由 HUB 扩展。
- 千兆以太网：RTL8211F PHY，RGMII 接口。
- PCIe 4G/SIM：连接 PCIe 4G 模块并插入 SIM 卡使用。
- M.2：用于 M.2 存储等扩展，具体 Key、协议和尺寸以板卡原理图/BOM 为准。
- TF 卡：支持存储，也可根据固件配置用于 TF 启动或升级。
HDMI 输入与输出
- HDMI OUT 为 SoC 原生输出。
- HDMI IN 经 LT6911C 转换为 MIPI CSI 数据，系统侧按摄像头/视频采集链路使用。
LT6911C 烧录座
MIPI CSI 摄像头接口
| Pin | 信号 |
|---|
| 1 | GND |
| 2 | CAM-MDP2 |
| 3 | CAM-MDN2 |
| 4 | GND |
| 5 | CAM-MDP0 |
| 6 | CAM-MDN0 |
| 7 | GND |
| 8 | CAM-MCP |
| 9 | CAM-MCN |
| 10 | GND |
| 11 | CAM-MDP1 |
| 12 | CAM-MDN1 |
| 13 | GND |
| 14 | CAM-MDP3 |
| 15 | CAM-MDN3 |
| 16 | GND |
| 17 | MCSI_RESET |
| 18 | NC |
| 19 | SDA1 |
| 20 | SCK1 |
| 21 | MCLK |
| 22 | GND |
| 23 | VCCIO-CAM (1.8 V) |
| 24 | DVDD1V1 |
| 25 | AVDD2V9 |
| 26 | GND |
| 27 | SDA2 |
| 28 | SCK2 |
| 29 | NC |
| 30 | GND |
该接口包含 4 组 MIPI 数据 Lane、1 组时钟 Lane、I2C、MCLK、RESET 和摄像头电源。连接摄像头前必须核对电压、Lane 映射和上电时序。
eDP 接口
| Pin | 信号 |
|---|
| 1 | NC |
| 2 | GND |
| 3 | DP-TX3N-1 |
| 4 | DP-TX3P-1 |
| 5 | GND |
| 6 | DP-TX2N-1 |
| 7 | DP-TX2P-1 |
| 8 | GND |
| 9 | DP-TX1N-1 |
| 10 | DP-TX1P-1 |
| 11 | GND |
| 12 | DP-TX0N-1 |
| 13 | DP-TX0P-1 |
| 14 | GND |
| 15 | DP-AUXP-1 |
| 16 | DP-AUXN-1 |
| 17 | GND |
| 18 | VCC-LCD-EDP (3.3 V) |
| 19 | VCC-LCD-EDP (3.3 V) |
| 20 | VCC-LCD-EDP (3.3 V) |
| 21 | VCC-LCD-EDP (3.3 V) |
| 22 | NC |
| 23 | GND |
| 24 | GND |
| 25 | GND |
| 26 | GND |
| 27 | DP-HPD-1 |
| 28 | GND |
| 29 | GND |
| 30 | GND |
| 31 | GND |
| 32 | LCD1-BL-PWREN |
| 33 | LCD1-BL-PWM |
| 34 | SDA |
| 35 | SCL |
| 36 | 12 V / 5 V |
| 37 | 12 V / 5 V |
| 38 | 12 V / 5 V |
| 39 | 12 V / 5 V |
| 40 | NC |
eDP 接口同时提供面板 3.3 V、可选 12 V/5 V 背光电源、PWM、背光使能和 I2C 信号。接屏前先确认 36～39 脚实际供电电压。
独立 LVDS1 接口
| Pin | 信号 |
|---|
| 1 | VCC_5V0 |
| 2 | VCC_5V0 |
| 3 | VCC_5V0 |
| 4 | VCC-LCD1 (3.3 V) |
| 5 | VCC-LCD1 (3.3 V) |
| 6 | CTP0-SCK |
| 7 | CTP0-SDA |
| 8 | CTP0-INT |
| 9 | CTP0-RST |
| 10 | VCC-LCD1 (3.3 V) |
| 11 | VCC-LCD1 (3.3 V) |
| 12 | LCD1-BL-PWM |
| 13 | LCD1_RST |
| 14 | NC |
| 15 | LCD1-BL-PWREN |
| 16 | GND |
| 17 | LVDS1_D3N |
| 18 | LVDS1_D3P |
| 19 | GND |
| 20 | LVDS1_D2N |
| 21 | LVDS1_D2P |
| 22 | GND |
| 23 | LVDS1_CKN |
| 24 | LVDS1_CKP |
| 25 | GND |
| 26 | LVDS1_D1N |
| 27 | LVDS1_D1P |
| 28 | GND |
| 29 | LVDS1_D0N |
| 30 | LVDS1_D0P |
该 30 PIN 座用于 LVDS1，包含触摸 I2C、背光 PWM/使能和面板复位信号。
40 PIN LVDS0/MIPI DSI0 复用接口
| Pin | 信号 |
|---|
| 1 | NC |
| 2 | VCC-LCD (3.3 V) |
| 3 | VCC-LCD (3.3 V) |
| 4 | VCC-LCD (3.3 V) |
| 5 | NC |
| 6 | NC |
| 7 | NC |
| 8 | LVDS0-D0N / DSI0-D0N |
| 9 | LVDS0-D0P / DSI0-D0P |
| 10 | GND |
| 11 | LVDS0-D1N / DSI0-D1N |
| 12 | LVDS0-D1P / DSI0-D1P |
| 13 | GND |
| 14 | LVDS0-D2N / DSI0-CKN |
| 15 | LVDS0-D2P / DSI0-CKP |
| 16 | GND |
| 17 | LVDS0-CKN / DSI0-D2N |
| 18 | LVDS0-CKP / DSI0-D2P |
| 19 | GND |
| 20 | LVDS0-D3N / DSI0-D3N |
| 21 | LVDS0-D3P / DSI0-D3P |
| 22 | GND |
| 23 | NC |
| 24 | NC |
| 25 | GND |
| 26 | NC |
| 27 | NC |
| 28 | NC |
| 29 | NC |
| 30 | NC |
| 31 | GND |
| 32 | GND |
| 33 | GND |
| 34 | NC |
| 35 | LCD0-BL-PWM |
| 36 | VCC-LCD (3.3 V) |
| 37 | 3.3 V |
| 38 | VLED0+ (12 V) |
| 39 | VLED0+ (12 V) |
| 40 | VLED0+ (12 V) |
LVDS0 与 MIPI DSI0 使用同一组高速引脚，不能同时启用。必须同时修改板上电阻配置、设备树和显示驱动配置。
反面 30 PIN LVDS0/MIPI DSI0 复用接口
| Pin | 信号 |
|---|
| 1 | VCC_5V0 |
| 2 | VCC_5V0 |
| 3 | VCC_5V0 |
| 4 | VCC-LCD1 (3.3 V) |
| 5 | VCC-LCD1 (3.3 V) |
| 6 | CTP0-SCK |
| 7 | CTP0-SDA |
| 8 | CTP0-INT |
| 9 | CTP0-RST |
| 10 | VCC-LCD1 (3.3 V) |
| 11 | VCC-LCD1 (3.3 V) |
| 12 | LCD1-BL-PWM |
| 13 | LCD1_RST |
| 14 | NC |
| 15 | LCD0-BL-PWREN |
| 16 | GND |
| 17 | LVDS0-D3N / DSI0-D3N |
| 18 | LVDS0-D3P / DSI0-D3P |
| 19 | GND |
| 20 | LVDS0-CKN / DSI0-D2N |
| 21 | LVDS0-CKP / DSI0-D2P |
| 22 | GND |
| 23 | LVDS0-D2N / DSI0-CKN |
| 24 | LVDS0-D2P / DSI0-CKP |
| 25 | GND |
| 26 | LVDS0-D1N / DSI0-D1N |
| 27 | LVDS0-D1P / DSI0-D1P |
| 28 | GND |
| 29 | LVDS0-D0N / DSI0-D0N |
| 30 | LVDS0-D0P / DSI0-D0P |
该接口与 40 PIN 复用接口属于同一组 LVDS0/DSI0 资源，不可作为第二路独立 DSI/LVDS 同时使用。
低速通信接口
6 PIN 触摸
| Pin | 信号 |
|---|
| 1 | 3V3 |
| 2 | GND |
| 3 | CTP0-INT |
| 4 | CTP0-RST |
| 5 | CTP0-SDA |
| 6 | CTP0-SCK |
RS232
RS485
| Pin | 信号 |
|---|
| 1 | 3V3 |
| 2 | 485_A |
| 3 | 485_B |
| 4 | GND |
CAN
| Pin | 信号 |
|---|
| 1 | CANH1 |
| 2 | CANL1 |
| 3 | CANH2 |
| 4 | CANL2 |
UART0（CPUX 调试串口）
| Pin | 信号 |
|---|
| 1 | GND |
| 2 | UART-0-CPUX-RX |
| 3 | UART-0-CPUX-TX |
| 4 | 3.3V |
UART1（CPUS 调试串口）
| Pin | 信号 |
|---|
| 1 | GND |
| 2 | CPUS-RX |
| 3 | CPUS-TX |
| 4 | 3.3V |
红外与 PWM
红外接口：S-IR-RX、GND、3.3V。PWM 接口：PWM、GND。
ADC/按键扩展
| Pin | 信号 |
|---|
| 1 | 1.8V |
| 2 | LRADC0 |
| 3 | LRADC1 |
| 4 | GPADC3 |
| 5 | GPADC4 |
| 6 | GND |
| 7 | PWRON |
| 8 | FEL |
| 9 | AP-RESET |
音频、风扇与 RTC
- 喇叭接口支持左右两路 0.5 W 输出。
- MIC 两脚为
MICIN1N、MICIN1P。
- LINE IN 为模拟音频输入，耳机座用于耳机/耳麦输出。
- 风扇接口：Pin 1
GND，Pin 2 12V。
- RTC 接口连接后备电池，用于主电源断开后保持 RTC 计时。
