接口说明
本章节整理主板硬件手册中的接口说明，去掉页眉、页脚、目录、版权和其他产品介绍等重复内容，并补充手册中的接口示意图片。
电源开关和插座
i3588 采用12V 直流电源供电，图中插座为12V 直流电源输入插座。
调试串口
主板默认使用UART2 作为调试串口，用户可以通过修改程序调节调试串口。
HDMI 接口
主板采用标准TypeA 型HDMI 接口，默认支持2 路HDMI OUT 及1 路HDMI IN。上图中，中间为HDMI IN 座，两侧均为HDMI OUT 接口。
camera 接口
I3588 有四个用于外接摄像头的FPC 座，其中两个为26PIN 接口，两个为30PIN 接口。26PIN 的FPC 座可外接4LANE 的单个摄像头，30PIN 的FPC 座除可外接4LANE 的单个摄像头外，还可以外接两个2LANE 的摄像头。以上四个FPC 座，可同时驱动六路CSI 摄像头。

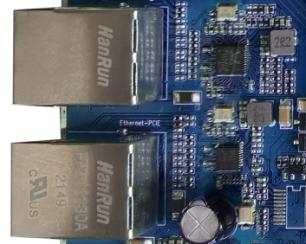

以太网接口
i3588 主板支持两路千兆有线以太网接口，其中一路采用RGMII 接口的RTL8211F-CG，另一路采用PCIE 接口的RTL8111HS，用户可以通过有线以太网上网，体验极速网络。
耳机接口
将耳机接入该接口，可以实现耳机输出。当然也可以直接通过该接口送到功放输入，如家庭影院的音频输入口，实现将主板的音源信号通过家庭影院展现出来。
LINE IN 接口
I3588 主板预留了一路LINE IN 接口，该接口有别于MIC 输入，可实现音频线性录制。
喇叭接口
主板直接支持单路0.5W 扬声器输出，将喇叭接到上图接口，可实扬声器输出。
录音接口
主板支持录音输入。耳麦已经直接载载到主板上，无须通过外置的耳麦输入了。
TF 卡槽
主板引出一个外置TF 卡，可以通过该通道进行TF 卡升级，或是存放一些多媒体文件。
独立按键
i3588 共有5 个按键，其中包括2 个独立的按键，一个强制升级键，一个PWRKEY 键和一个复位键。独立按键通过ADC 采样的方式获取键值。在原理图中，对应关系如下：开关功能VOL+(recovery)音量加键VOL-音量减键BOOT强制升级键PWRKEY电源键RESET复位键
| 开关 | 功能 |
|---|---|
| VOL+(recovery) | 音量加键 |
| VOL- | 音量减键 |
| BOOT | 强制升级键 |
| PWRKEY | 电源键 |
| RESET | 复位键 |
TypeC 接口
RK3588 默认支持两路TypeC，其中一路通过TypeC 接口引出，可用于程序下载，或通过TypeC 接口扩展其他通用接口等。另一路TypeC 通过HOST3.0 接口引出。
HOST2.0 接口
RK3588 自带两路HOST2.0 接口，主板通过两个HOST2.0 座子引出。
开机按钮
接上外部电源适配器后，长按POWRKEY 键开机。进入android 系统后，轻触POWRKEY键休眠，再次按POWRKEY 键实现唤醒。长按POWRKEY 键实现出现关机界面，按照屏幕提示关机。
复位按钮
在系统运行时，轻按RESET 键主板重启，实现硬复位的功能。
boot 按钮
RK3588 的强制升级方式相比以前的RK3288，RK3399 等有很大的改善。在maskrom模式，或是程序下载错误，导致主板变砖后，可通过按住boot 按钮强制升级。它有别于recovery 按钮。
Recovery 按钮
音量加按键在烧录时被用作Recovery 键，刷机时需要按下该键进入recovery 模式。
LCD 接口
RK3588 支持单双路DSI、EDP 等显示接口，图中上侧为单路DSI 显示接口，下侧为双路DSI 显示接口。
后备电池
后备电池用于保证断电后RTC 仍然能够工作，确保系统时间不丢失。I3588 核心板自带有外置RTC 芯片，工作电流低于0.6uA 以下。
WIFI 蓝牙模块
I3588 主板标配具有2.4G 和5G 双频WIFI6 的高速PCIE 接口WIFI/BT 模块。
串口
RK3588 自带10 路串口，考虑到串口复用情况，主板默认通过1.25 间距4PIN 贴片座预留3 路TTL 电平串口，分别对应UART2，UART6 以及UART7，可用于外接串口设备。其中UART2 默认为调试串口，如下图所示。
PCIE 接口
RK3588 相比RK3288，多了PCIE 接口总线，主板通过标准的PCIE3.0 接口座预留，用户可外接标准的PCIE 设备扩展。
SATA 接口
上图中左侧为SATA 设备供电接口，右侧为标准的SATA 座。
