核心板引脚定义

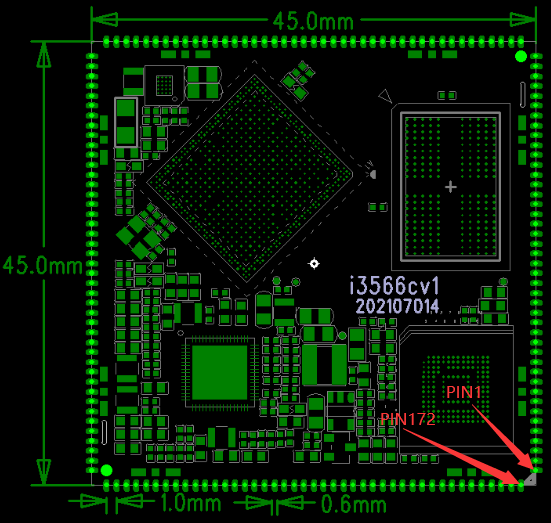

I3566CV1 核心板采用 172PIN 邮票孔方式，核心板尺寸为 45mm × 45mm × 3mm，引脚间距 1.0mm。下表保留硬件手册中的完整核心板引脚定义，便于底板设计、复用功能检查和驱动调试。

备注

所有 MIPI 差分对无法复用为普通 GPIO 口。

核心板引脚定义 1：Pin 1-43

引脚编号	信号	类型	功能描述
1	GPIO2_B7	GPIO	UART6_RTS_M0,SPI1_MOSI_M0,I2S2_SCLK_RX_M0
2	GPIO2_B1	GPIO	UART8_RTS_M0,I2C4_SDA_M1,SDMMC1_PWREN
3	GPIO2_B2	GPIO	UART8_CTS_M0,I2C4_SCL_M1,SDMMC1_DET
4	GND	参考地
5	ADC2	ADC输入	ADC输入通道2
6	ADC1	ADC输入	ADC输入通道1
7	ADC0	ADC输入	ADC输入通道0
8	GPIO1_B2	GPIO	I2S1_SDO3_M0,I2S1_SDI1_M0
9	GPIO1_B1	GPIO	I2S1_SDO2_M0,I2S1_SDI2_M0
10	GPIO1_B0	GPIO	I2S1_SDO1_M0,I2S1_SDI3_M0
11	GPIO1_A0	GPIO	UART3_RX_M0,I2C3_SDA_M0
12	GPIO1_A1	GPIO	UART3_TX_M0,I2C3_SCL_M0
13	GPIO4_C0	GPIO	CIF_CLKOUT,PWM11_IR_M1
14	GPIO4_C1	GPIO	CIF_CLKIN,GMAC1_MCLKINOUT_M1,UART1_CTS_M1,I2S2_SCLK_RX_M1
15	GPIO4_B6	GPIO	CIF_HREF,GMAC1_MDC_M1,UART1_RTS_M1,I2S2_MCLK_M1
16	GPIO4_B7	GPIO	CIF_VSYNC,GMAC1_MDIO_M1,I2S2_SCLK_TX_M1
17	GPIO4_A5	GPIO	CIF_8BIT_D7
18	GPIO4_A4	GPIO	CIF_8BIT_D6
19	GPIO4_A3	GPIO	CIF_8BIT_D5
20	GPIO4_A2	GPIO	CIF_8BIT_D4
21	GPIO4_A1	GPIO	CIF_8BIT_D3
22	GPIO4_A0	GPIO	CIF_D10
23	GPIO3_D7	GPIO	CIF_D9, GMAC1_TXD3_M1 ,UART1_RX_M1
24	GPIO3_D6	GPIO	CIF_D8,GMAC1_TXD2_M1,UART1_TX_M1
25	GPIO4_B3	GPIO	I2C4_SCL_M0,ETH1_REFCLKO_25M_M1,SPI3_CLK_M0,I2S2_SDO_M1
26	GPIO4_B2	GPIO	I2C4_SDA_M0,GMAC_RXER_M1,SPI3_MOSI_M0,I2S2_SDI_M1
27	GPIO4_B4	GPIO	I2C2_SDA_M1,BT656_CLK_M1
28	GPIO4_B5	GPIO	I2C2_SCL_M1,I2S1_SDO3_M1
29	GPIO0_C7	GPIO	PWM0_M1,UART0_CTS
30	GPIO4_A7	GPIO	CAM_CLKOUT0,GMAC1_RXD0_M1,SPI3_CS1_M0,I2S1_LRCK_RX_M1
31	GPIO4_A6	GPIO	GMAC1_TXEN_M1,SPI3_CS0_M0,I2S1_SCLK_RX_M1
32	GPIO4_B1	GPIO	GMAC1_RXDV_CRS_M1,I2S1_SDO2_M1
33	GPIO4_B0	GPIO	CAMCLKOUT1,GMAC1_RXD1_M1,SPI3_MISO_M0,I2S1_SDO0_M1
34	GPIO3_C7	GPIO	CIF_D1,SDMMC2_D1_M0,I2S1_SCLK_TX_M1
35	GPIO3_C6	GPIO	CIF_D0,SDMMC2_D0_M0,I2S1_MCLK_M1
36	GPIO3_D5	GPIO	CIF_D7,SDMMC2_PWREN_M0,I2S1_SDI3_M1
37	GPIO3_D4	GPIO	CIF_D6,SDMMC2_DET_M0,I2S1_SDI2_M1
38	GPIO3_D3	GPIO	CIF_D5, SDMMC2_CLK_M0, I2S1_SDI1_M1
39	GPIO3_D2	GPIO	CIF_D4, SDMMC2_CMD_M0, I2S1_SDI0_M1
40	GPIO3_D1	GPIO	CIF_D3,SDMMC2_D3_M0,I2S1_SDO0_M1
41	GPIO3_D0	GPIO	CIF_D2,SDMMC2_D2_M0,I2S1_LRCK_TX_M1
42	GPIO4_C6	GPIO	PWM13_M1,SPI3_CS0_M1,UART9_RX_M1,I2S3_SDI_M1
43	GPIO4_C5	GPIO	PWM12_M1,SPI3_MISO_M1,UART9_TX_M1,I2S3_SDO_M1

核心板引脚定义 2：Pin 44-86

引脚编号	信号	类型	描述
44	GPIO4_C4	GPIO	SPDIF_TX_M2,I2S3_LRCK_M1
45	GPIO4_C3	GPIO	PWM15_IR_M1,SPI3_MOSI_M1,I2S3_SCLK_M1
46	GPIO4_C2	GPIO	PWM14_M1,SPI3_CLK_M1,I2S3_MCLK_M1
47	GPIO3_C2	GPIO	BT1120_D14,SPI1_MISO_M1,UART5_TX_M1,I2S1_SDO3_M2
48	GPIO3_C3	GPIO	BT1120_D15,SPI1_CLK_M1,UART5_RX_M1, I2S1_SCLK_RX_M2
49	USB2_HOST2_DM	USB差分对	USB2_HOST2_DM
50	USB2_HOST2_DP	USB差分对	USB2_HOST2_DP
51	GND	参考地
52	GPIO3_C5	GPIO	PWM15_IR_M0,SPDIF_TX_M1,GMAC1_MDIO_M0,UART7_RX_M1,I2S1_LRCK_RX_M2
53	GPIO3_C4	GPIO	PWM14_M0,GMAC1_MDC_M0,UART7_TX_M1
54	GPIO3_B4	GPIO	I2C5_SDA_M0,GMAC1_RXER_M0
55	GPIO3_B7	GPIO	PWM12_M0,GMAC1_TXEN_M0,UART3_TX_M1
56	GPIO3_A3	GPIO	BT1120_D2,GMAC1_TXD3_M0,I2S3_SCLK_M0,SDMMC2_D2_M1
57	GPIO3_A2	GPIO	BT1120_D1,GMAC1_TXD2_M0,I2S3_MCLK_M0,SDMMC2_D1_M1
58	GPIO3_B6	GPIO	PWM11_IR_M0,BT1120_D12,I2C3_SDA_M1,GMAC1_TXD1_M0
59	GPIO3_B5	GPIO	PWM10_M0,BT1120_D11,I2C3_SCL_M1,GMAC1_TXD0_M0
60	GPIO3_A6	GPIO	BT1120_CLK,GMAC1_TXCLK_M0, I2S3_SDI_M0,SDMMC2_CLK_M1
61	GPIO3_B3	GPIO	BT1120_D9,I2C5_SCL_M0,GMAC1_RXDV_CRS_M0
62	GPIO3_B1	GPIO	PWM8_M0,BT1120_D7,GMAC1_RXD0_M0,UART4_RX_M1
63	GPIO3_B2	GPIO	PWM9_M0,BT1120_D8,GMAC1_RXD1_M0, UART4_TX_M1
64	GPIO3_A4	GPIO	BT1120_D3,GMAC1_RXD2_M0,I2S3_LRCK_M0,SDMMC_D3_M1
65	GPIO3_A5	GPIO	BT1120_D4,GMAC1_RXD3_M0, I2S3_SDO_M0, ,SDMMC_CMD_M1
66	GPIO3_A7	GPIO	BT1120_D5,GMAC1_RXCLK_M0,SDMMC2_DET_M1
67	GPIO3_C1	GPIO	BT1120_D13,SPI1_MOSI_M1,I2S1_SDO2_M2
68	GPIO3_B0	GPIO	BT1120_D6,ETH1_REFCLKO_25M_M0, SDMMC_PWREN_M1
69	GPIO3_C0	GPIO	PWM13_M0,GMAC1_MCLKINOUT_M0,UART3_RX_M1,PDM_SDI3_M2
70	MIPI_CSI_RX_D3N	CSI信号线	MIPI CSI信号差分对
71	MIPI_CSI_RX_D3P	CSI信号线	MIPI CSI信号差分对
72	MIPI_CSI_RX_D2N	CSI信号线	MIPI CSI信号差分对
73	MIPI_CSI_RX_D2P	CSI信号线	MIPI CSI信号差分对
74	MIPI_CSI_RX_D1N	CSI信号线	MIPI CSI信号差分对
75	MIPI_CSI_RX_D1P	CSI信号线	MIPI CSI信号差分对
76	MIPI_CSI_RX_D0N	CSI信号线	MIPI CSI信号差分对
77	MIPI_CSI_RX_D0P	CSI信号线	MIPI CSI信号差分对
78	MIPI_CSI_RX_CLK1N	CSI信号线	MIPI CSI信号差分对
79	MIPI_CSI_RX_CLK1P	CSI信号线	MIPI CSI信号差分对
80	MIPI_CSI_RX_CLK0N	CSI信号线	MIPI CSI信号差分对
81	MIPI_CSI_RX_CLK0P	CSI信号线	MIPI CSI信号差分对
82	GND	参考地
83	MIPI_DSI_TX0_CLKN/LVDS_TX0_CLKN	DSI或LVDS信号线	DSI或LVDS差分对，通过程序选择
84	MIPI_DSI_TX0_CLKP/LVDS_TX0_CLKP	DSI或LVDS信号线	DSI或LVDS差分对，通过程序选择
85	MIPI_DSI_TX0_D3N/LVDS_TX0_D3N	DSI或LVDS信号线	DSI或LVDS差分对，通过程序选择
86	MIPI_DSI_TX0_D3P/LVDS_TX0_D3P	DSI或LVDS信号线	DSI或LVDS差分对，通过程序选择

核心板引脚定义 3：Pin 87-129

引脚编号	信号	类型	描述
87	MIPI_DSI_TX0_D2N/LVDS_TX0_D2N	DSI或LVDS信号线	DSI或LVDS差分对，通过程序选择
88	MIPI_DSI_TX0_D2P/LVDS_TX0_D2P	DSI或LVDS信号线	DSI或LVDS差分对，通过程序选择
89	MIPI_DSI_TX0_D1N/LVDS_TX0_D1N	DSI或LVDS信号线	DSI或LVDS差分对，通过程序选择
90	MIPI_DSI_TX0_D1P/LVDS_TX0_D1P	DSI或LVDS信号线	DSI或LVDS差分对，通过程序选择
91	MIPI_DSI_TX0_D0N/LVDS_TX0_D0N	DSI或LVDS信号线	DSI或LVDS差分对，通过程序选择
92	MIPI_DSI_TX0_D0P/LVDS_TX0_D0P	DSI或LVDS信号线	DSI或LVDS差分对，通过程序选择
93	GPIO4_C7	GPIO	HDMITX_SCL,I2C5_SCL_M1
94	GPIO4_D0	GPIO	HDMITX_SDA,I2C5_SDA_M1
95	GPIO4_D1	GPIO	HDMITX_CEC_M0,SPI3_CS1_M1
96	HDMI_TX_HPDIN	HDMI插入检测管脚
97	HDMI_TXCLKN_PORT	HDMI信号线	HDMI高速信号差分对
98	HDMI_TXCLKP_PORT	HDMI信号线	HDMI高速信号差分对
99	HDMI_TX0N_PORT	HDMI信号线	HDMI高速信号差分对
100	HDMI_TX0P_PORT	HDMI信号线	HDMI高速信号差分对
101	HDMI_TX1N_PORT	HDMI信号线	HDMI高速信号差分对
102	HDMI_TX1P_PORT	HDMI信号线	HDMI高速信号差分对
103	HDMI_TX2N_PORT	HDMI信号线	HDMI高速信号差分对
104	HDMI_TX2P_PORT	HDMI信号线	HDMI高速信号差分对
105	GPIO0_D0	GPIO	UART2_RX_M0，默认为调试串口
106	GPIO0_D1	GPIO	UART2_TX_M0，默认为调试串口
107	GPIO0_C0	GPIO	PWM1,UART0_RX
108	GPIO0_C1	GPIO	PWM2,UART0_TX
109	GND	参考地
110	USB3_HOST1_DP	USB信号线	USB高速信号差分对
111	USB3_HOST1_DM	USB信号线	USB高速信号差分对
112	USB3_HOST1_SSTXP	USB信号线	USB高速信号差分对
113	USB3_HOST1_SSTXN	USB信号线	USB高速信号差分对
114	USB3_HOST1_SSRXP	USB信号线	USB高速信号差分对
115	USB3_HOST1_SSRXN	USB信号线	USB高速信号差分对
116	USB_OTG0_VBUSDET	OTG检测脚	用于OTG管脚识别
117	USB_OTG0_ID	OTG ID脚	用于HOST和DEVICE状态判断
118	USB_OTG0_DM	USB信号线	USB高速信号差分对
119	USB_OTG0_DP	USB信号线	USB高速信号差分对
120	EDP_TX_AUXN	EDP屏信号线	EDP屏接口差分对
121	EDP_TX_AUXP	EDP屏信号线	EDP屏接口差分对
122	EDP_TX_D3N	EDP屏信号线	EDP屏接口差分对
123	EDP_TX_D3P	EDP屏信号线	EDP屏接口差分对
124	EDP_TX_D2N	EDP屏信号线	EDP屏接口差分对
125	EDP_TX_D2P	EDP屏信号线	EDP屏接口差分对
126	EDP_TX_D1N	EDP屏信号线	EDP屏接口差分对
127	EDP_TX_D1P	EDP屏信号线	EDP屏接口差分对
128	EDP_TX_D0N	EDP屏信号线	EDP屏接口差分对
129	EDP_TX_D0P	EDP屏信号线	EDP屏接口差分对

核心板引脚定义 4：Pin 130-172

引脚编号	信号	类型	描述
130	GND	参考地
131	GPIO0_C4	GPIO	PWM5,SPI0_CS1,UART0_RTS
132	GPIO0_C3	GPIO	PWM4
133	GPIO0_C2	GPIO
134	GPIO0_A4	GPIO	SDMMC0_DET
135	GPIO2_A2	GPIO	SDMMC0_CLK,UART5_TX
136	GPIO2_A0	GPIO	SDMMC0_D3,UART5_RTS
137	GPIO1_D7	GPIO	SDMMC0_D2,UART5_CTS
138	GPIO1_D6	GPIO	SDMMC0_D1,PWM9,UART2_RX,UART6_RX
139	GPIO1_D5	GPIO	SDMMC0_D0,PWM8,UART2_TX,UART6_TX
140	GPIO2_A1	GPIO	SDMMC0_CMD,PWM10,UART5_RX
141	SNSN	电池信号脚	电池负极
142	VCC_BAT-	电池负极	电池负极
143	VCC_BAT+	电池正级	电池正级
144	GND	参考地
145	GND	参考地
146	VBUS	电源输入	PMIC 5V电源输入
147	VBUS	电源输入	PMIC 5V电源输入
148	TS	PMIC GPIO口	PMIC GPIO输出
149	SPKP_OUT	喇叭输出	喇叭输出正极
150	SPKN_OUT	喇叭输出	喇叭输出负极
151	MIC1_IN	麦克风输入	麦克风输入通道1
152	MIC2_IN	麦克风输入	麦克风输入通道2
153	HPR_OUT	耳机输出	耳机右声道输出
154	HPL_OUT	耳机输出	耳机左声道输出
155	HP_SNS	耳机噪声抑制	耳机噪声抑制管脚，靠近耳机座子下地
156	PMIC_PWRON	开机管脚	PMIC上电开机管脚，低电平有效
157	PMIC_RESET_KEY	复位管脚	PMIC复位管脚
158	GPIO2_C3	GPIO	I2S2_LRCK_TX_M0,UART9_RTS,SPI2_MOSI
159	GPIO2_C4	GPIO	I2S2_SDO_M0,UART9_CTS,SPI2_CS0
160	GPIO2_C5	GPIO	I2S2_SDI_M0,UART8_TX,SPI2_CS1
161	GPIO2_C2	GPIO	I2S2_SCLK_TX_M0,UART7_CTS,SPI2_MISO
162	GPIO2_C1	GPIO	UART7_RTS,SPI2_CLK_M0,I2S2_MCLK_M0
163	GPIO2_B4	GPIO	UART1_TX_M0
164	GPIO2_B3	GPIO	UART1_RX_M0
165	GPIO2_B0	GPIO	SDMMC1_CLK,UART9_TX
166	GPIO2_A7	GPIO	SDMMC1_CMD,UART9_RX
167	GPIO2_A3	GPIO	SDMMC1_D0,UART6_RX
168	GPIO2_A4	GPIO	SDMMC1_D1,UART6_TX
169	GPIO2_A6	GPIO	SDMMC1_D3,UART7_TX
170	GPIO2_A5	GPIO	SDMMC1_D2,UART7_RX
171	GPIO2_B6	GPIO	UART1_CTSn_M0,SPI1_MISO
172	GPIO2_B5	GPIO	UART1_RTSn_M0,SPI1_CLK
