接口说明

本页按主板外部接口整理说明，不重复核心板 200PIN 引脚表。

电源开关和插座

I3399 主板采用 12V 直流电源供电，DC 插座为 12V 直流电源输入。左下角白色 PH 座为 12V 直流电源输出座，可用于外设取电。

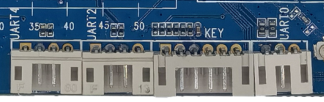

调试串口

I3399 默认使用 UART2 作为调试串口，通过 4PIN PH 座引出。UART0 和 UART4 也通过 PH 座引出，用户可根据软件配置调整调试串口。

HDMI 接口

I3399 预留标准 Type-A HDMI 接口和 mini Type-C 型 HDMI 接口，其中 Type-A 为 HDMI OUT，Type-C 为 HDMI IN。

Camera 接口

主板右下角 FPC 座为 26PIN 摄像头接口，支持 OV 系列摄像头。更换不同型号摄像头时，需要按摄像头规格调整供电和驱动配置。

以太网接口

I3399 支持千兆有线以太网，板载 YT8521，可用于有线联网和高速数据传输。

音频接口

主板提供耳机输出、LINE IN、双路 2W 喇叭输出和 MIC 输入。耳机输出也可送到功放输入端使用。

TF 卡槽

外置 TF 卡槽可用于升级、存放多媒体文件或作为外部存储。

TYPE-C 接口

TYPE-C 接口兼容 USB OTG，可用于程序烧写和数据同步，同时也具备高速传输和扩展显示能力。

USB HOST 接口

RK3399 提供多路 USB HOST。I3399 上引出 USB3.0、USB HOST2.0 以及多路 PH 座 HOST2.0 接口，便于外接鼠标、键盘、U 盘和其他 USB 外设。

USB HOST2.0 扩展

最右侧白色 PH 座为多路 USB HOST2.0 扩展接口，适合接入内部 USB 模块或转接线。

开关机、复位、独立按键

I3399 背面预留复位和烧录相关贴片按键，其他开关机和独立按键信号通过 6PIN PH 座引出。

LCD / DSI / EDP 接口

主板预留 30PIN DSI 接口和 20PIN 插针 DSI 接口，可按屏幕硬件形态选择。主板还预留 EDP 接口，可驱动高分辨率屏幕。

GPIO 扩展接口

GPIO 扩展接口可用于连接外部控制、电平检测或低速外设。实际功能以设备树和复用配置为准。

后备电池座

后备电池座用于连接 RTC 备份电池，保证断电后系统时间不丢失。

蜂鸣器

蜂鸣器为有源蜂鸣器，通过三极管和 PWM 控制，可用于 PWM 测试或声音提示。

红外接收头

红外一体化接收头采用 HS0038B，可用于遥控器输入和机顶盒类应用。

SIM 卡接口

SIM 卡槽配合 PCIE 4G 通讯模块使用。使用 4G 网络时需插入对应运营商 SIM 卡。

PCIE 接口

板载 PCIE 座可用于连接 PCIE 接口 4G 模块或其他 PCIE 扩展设备。

WIFI/BT 模块

I3399 标配 2.4G/5G 双频 SDIO 接口 WIFI/BT 模块。
