硬件资源
本页只放硬件资源总览，不重复展开每个接口的使用说明和核心板引脚定义。详细接口说明见接口说明，核心板 200PIN 定义见引脚定义。

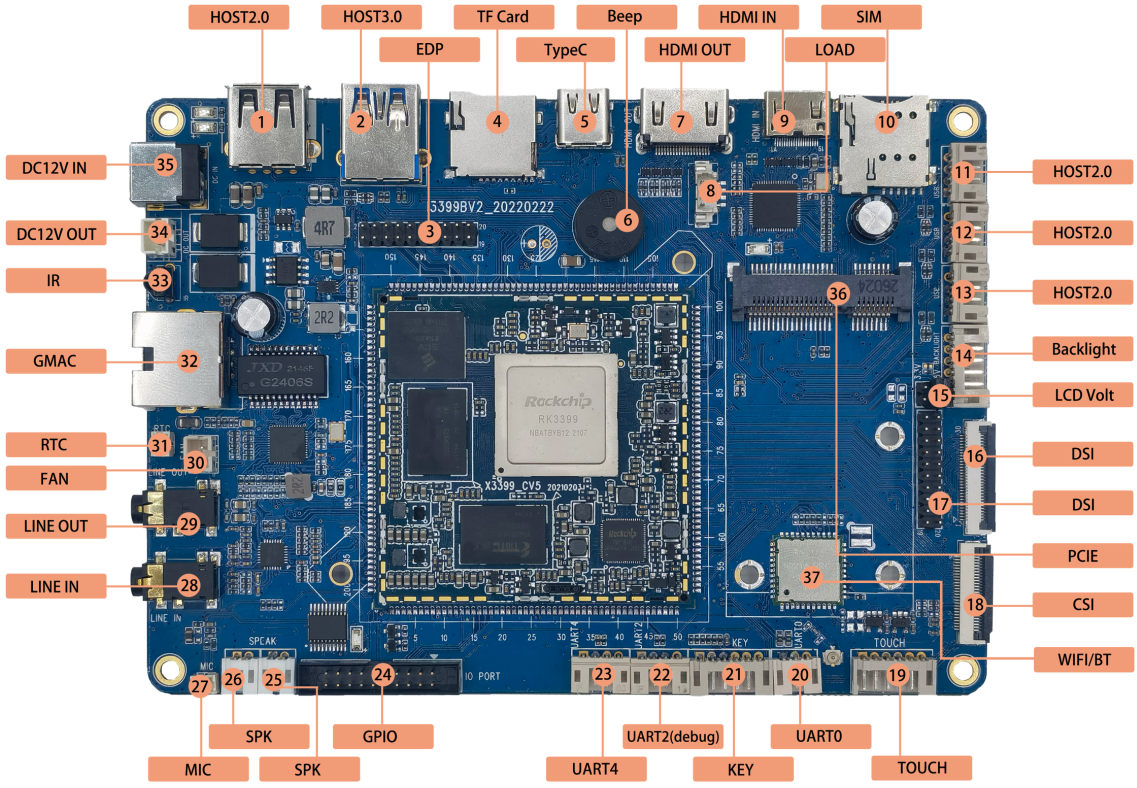

接口位置图
硬件接口总览
| 标号 | 名称 | 说明 |
|---|---|---|
| 【1】 | USB HOST | HOST2.0接口 |
| 【2】 | USB HOST | HOST3.0接口 |
| 【3】 | EDP | EDP接口 |
| 【4】 | TF卡 | TF卡座 |
| 【5】 | TYPEC | TYPEC接口，兼容OTG功能 |
| 【6】 | BEEP | 蜂鸣器 |
| 【7】 | HDMI OUT | HDMI输出接口 |
| 【8】 | LOAD | HDMI IN芯片程序烧录口 |
| 【9】 | HDMI IN | HDMI输入接口 |
| 【10】 | SIM卡槽 | 3G、4G手机卡槽 |
| 【11】 | USB HOST | HOST2.0接口 |
| 【12】 | USB HOST | HOST2.0接口 |
| 【13】 | USB HOST | HOST2.0接口 |
| 【14】 | 背光驱动 | LCD背光驱动接口 |
| 【15】 | LCD电压选择 | 16，17标识显示屏接口的电平选择，3.3V或5V |
| 【16】 | MIPI DSI | 接MIPI接口的屏，FPC接口 |
| 【17】 | MIPI DSI | 接MIPI接口的屏，排针接口 |
| 【18】 | MIPI CSI | MIPI摄像头接口 |
| 【19】 | 触摸屏接口 | I2C电容触摸屏接口 |
| 【20】 | 串口 | uart0，TTL电平 |
| 【21】 | 按键接口 | 6PIN PH座，按键信号连接座 |
| 【22】 | UART2 | 串口2，TTL电平，默认调试串口 |
| 【23】 | UART4 | UART4，TTL电平接口 |
| 【24】 | GPIO接口 | 扩展GPIO口 |
| 【25】 | 喇叭接口 | 外置双声道扬声器 |
| 【26】 | 喇叭接口 | 外置双声道扬声器 |
| 【27】 | MIC | 耳麦接口 |
| 【28】 | LINE IN | 音频输入接口 |
| 【29】 | LINE OUT | 耳机接口 |
| 【30】 | FAN | 散热风扇电源接口 |
| 【31】 | RTC | RTC电池座 |
| 【32】 | GMAC | 千兆以太网接口 |
| 【33】 | 红外接收头 | HS0038红外一体化接收头 |
| 【34】 | DC OUT | 12V电源输出 |
| 【35】 | DC IN | 12V DC电源输入 |
| 【36】 | PCIE接口 | 接3G、4G模块的PCIE接口 |
| 【37】 | WIFI、BT | 6221A-SRC，双频WIFI/BT模组 |
软件和驱动支持列表
I3399 主板支持 Android 7.1、QT、Ubuntu 和 Debian 等系统。下表保留硬件验证常用的驱动支持关系：
| system / driver | linux4.4.52+ / android7.1 | linux4.4+ / QT5.6 | linux4.4.5+ / debian9 | linux4.4.5+ / ubuntu16.04 |
|---|---|---|---|---|
| 7寸MIPI屏(1024*600) | ● | ● | ● | ● |
| EDP屏 | ● | ● | ● | ● |
| 背光驱动 | ● | ● | ● | ● |
| PMIC驱动 | ● | ● | ● | ● |
| 电容触摸 | ● | ● | ● | ● |
| EMMC驱动 | ● | ● | ● | ● |
| SD卡驱动 | ● | ● | ● | ● |
| 独立按键 | ● | ● | ● | ● |
| ADC驱动 | ● | ● | ● | ● |
| 蜂鸣器驱动 | ● | ● | ● | ● |
| 红外遥控 | ● | ● | ● | ● |
| 开关机 | ● | ● | ● | ● |
| 休眠唤醒 | ● | ● | ||
| 4路USB HOST2.0驱动 | ● | ● | ● | ● |
| 1路USB HOST3.0驱动 | ● | ● | ● | ● |
| 一路TypeC(OTG)驱动 | ● | ● | ● | ● |
| 音频(ES8388) | ● | ● | ● | ● |
| 录音(ES8388) | ● | |||
| LINE IN(ES8388) | ● | ● | ● | ● |
| SDIO双频WIFI/BT4.0 | ● | ● | ● | ● |
| CSI摄像头驱动 | ● | ● | ||
| USB口摄像头驱动 | ● | ● | ● | ● |
| 串口 | ● | ● | ● | ● |
| HDMI OUT | ● | ● | ● | ● |
| HDMI IN | ● | |||
| 4G模块(PCIE接口) | ● | |||
| 千兆以太网 | ● | ● | ● | ● |
