产品规格书
版本说明
| 版本号 | 日期 | 作者 | 描述 |
|---|---|---|---|
| Rev.01 | 2025-03-18 | jdcz | 原始版本 |
| Rev.02 | 2025-06-18 | jdcz | V54 |
第1章 直播机简介
1.1 产品外观

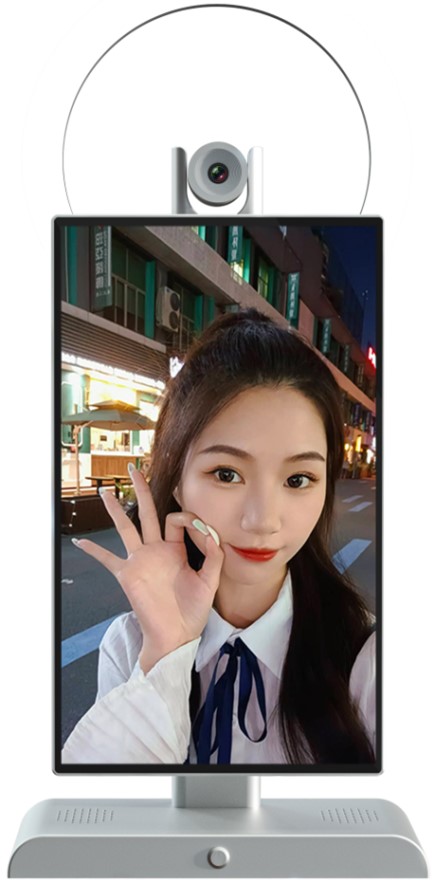

正面图
侧面图
1.2 产品参数
基本参数
| 项目 | 规格 |
|---|---|
| SOC | RockChip RK3588S |
| CPU | 八核64位(4×Cortex-A76+4×Cortex-A55) 8nm先进工艺，主频高达2.4GHz |
| GPU | ARM Mali-G610 MP4四核 |
| NPU | 6TOPS |
| 安兔兔跑分 | 58W |
| ISP | 集成48MP ISP with HDR&3DNR |
| 内存&存储 | 8GB&128GB 或 16GB&256GB |
硬件参数
| 项目 | 规格 |
|---|---|
| 型号 | G5 |
| 品牌 | 中性 |
| 工艺 | CNC工艺 |
| 显示屏 | 15.6寸1920×1080显示输出 |
| 摄像头 | 标配索尼5000W IMX766 MIPI摄像头，支持PDAF极速对焦、手动调焦、定焦 |
| 扩展摄像头 | 可支持通过USB2.0、USB3.0、HDMI IN外扩超高清专业直播摄像头、单反相机等 |
| 声卡 | 内置麦克风，内置声卡，可用于知识分享、才艺表演、游戏直播、唱歌直播、直播带货 |
| 扩展声卡 | 可通过LINE IN、3.5mm耳机孔以及USB接口外扩领夹麦、专业娱乐唱歌声卡等 |
| 以太网 | 千兆以太网 |
| 无线网络 | 2.4G/5G双频WIFI6 |
| 扩展视频输出 | 1×HDMI2.1(8K@60fps或4K@120fps) |
| 扩展视频输入 | 1×HDMI-IN(1080P@60fps) |
| 音频 | 2×Speaker喇叭输出 1×Phone输出 1×HDMI音频输出 3×Line-In输入 1×MIC输入 |
| 触摸 | 1×10点电容触摸 |
| 外置USB | 1×USB3.0 1×USB2.0 1×USB3.0采集卡输出 1×TypeC |
| 补光灯 | 默认不带补光灯，可选配 |
| 电源 | DC12V输入(DC5.5×2.1mm) |
系统软件
| 项目 | 规格 |
|---|---|
| 系统 | Android 12.0 |
| 国内直播平台 | 支持抖音、快手、拼多多、淘宝、小红书、微信、京东、百度视频、YY等近百种 |
| 国外直播平台 | 支持Tiktok、Facebook、youtube、instagram、twitter等 |
| 导播台 | Guide_station.apk |
其他参数
| 项目 | 规格 |
|---|---|
| 尺寸 | 525mm×270mm |
| 重量 | 约3.4千克 |
| 散热 | 内置专业散热器，极限测试温度不超过60度 |
| 功耗 | 典型功耗：约6.6W(12V/550mA) |
| 环境 | 工作温度：-10℃~40℃ 存储温度：-20℃~70℃ 存储湿度：10%~80% |
第2章 使用指引

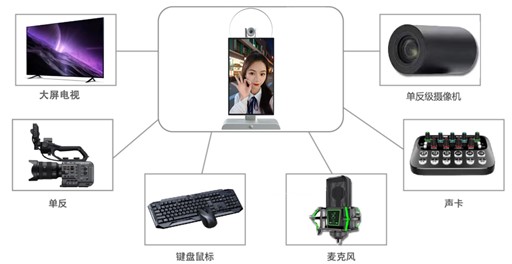

2.1 外设支持
2.2 系统说明
2.2.1 导播台

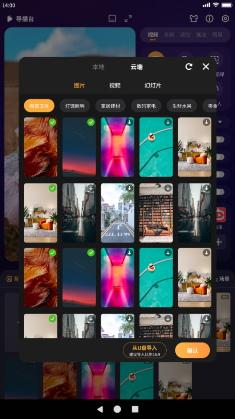

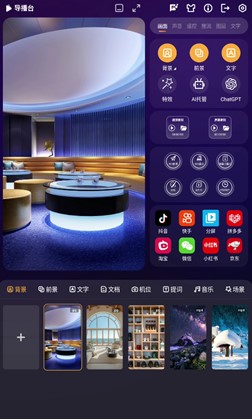

导播台V5.0版本主界面如上图所示，导播软件界面简洁，但支持的功能较为复杂，详细功能清单如下：
| 功能需求 | 支持清单 |
|---|---|
| 摄像头预览 | 当前支持4K、5000W等多款高清摄像头预览 |
| 摄像头全屏预览 | 支持 |
| 摄像头主镜头旋转 | 支持0度、90度、180度、270度、360度 |
| 摄像头主镜像 | 支持 |
| 摄像头主镜头开关 | 支持 |
| 摄像头对焦模式 | 支持相位极速对焦、手动调焦、定焦 |
| 虚拟镜头 | 支持关闭主镜头，用背景图片填充功能 |
| 画中画 | 支持虚拟背景、镜头1、镜头2三种场景自由组合 |
| 摄像头主镜头画面放大缩小 | 支持 |
| 外置USB摄像头 | 支持 |
| 外置HDMI摄像头 | 支持 |
| 外置单反相机 | 支持，型号过多，需指定型号适配验证 |
| 外置笔记本电脑 | 支持笔记本电脑画面传输至直播间 |
| 支持国内直播平台 | 抖音、快手、拼多多、淘宝、微信、小红书、百度视频、YY、全民K歌、京东等。（如有期望支持国内其他直播平台，请联系我们） |
| 支持国外直播平台 | Tiktok、instagram、Facebook、Twitter、Youtube |
| 虚拟视频抠图 | 支持绿幕、蓝幕（优先绿幕） |
| 虚拟视频抠图区域保护 | 支持 |
| 虚拟视频背景 | 支持静态图片、动态视频；支持九鼎服务器选择、支持本地U盘拷贝、支持android\鸿蒙手机无线上传 |
| 虚拟视频前景 | 支持静态图片、动态视频；支持九鼎服务器选择、支持本地U盘拷贝、支持android\鸿蒙手机无线上传 |
| 虚拟视频文字叠加 | 支持文字叠加、文字颜色、文字描边、文字背景颜色选择 |
| 虚拟音频3.5mm4级耳机耳麦 | 支持 |
| 内置麦克风 | 支持 |
| 虚拟音频USB接口麦克风 | 支持 |
| 虚拟音频线性音乐录制 | 支持 |
| 虚拟音频麦克风音量调节 | 支持 |
| 虚拟音频第三方专业声卡 | 支持 |
| 虚拟音频5V/48V电容麦 | 支持 |
| 虚拟音频动圈麦 | 支持 |
| 虚拟音频输出音量调节 | 支持 |
| 虚拟音频输出到直播间 | 支持 |
| 虚拟音频输出到直播机外置喇叭 | 支持 |
| 虚拟音频输出到外置声卡（监听功能） | 支持 |
| 虚拟音频同时输出到直播间和喇叭 | 支持 |
| 虚拟音频同时输出到直播间和外置声卡 | 支持 |
| QQ音乐、酷狗音乐、网易云音乐等第三方音乐软件播放在线音乐、本地音乐输出到直播间、外置喇叭及外置声卡 | 支持 |
| 手机遥控 | 支持 |
| 手机屏幕投屏到直播间 | 支持 |
| 手机摄像头投屏到直播间 | 支持 |
| 手机遥控上传图片视频 | 支持 |
| 提词器 | 支持手动敲写提词器，支持从U盘导入记事本到提词器，支持AI提词器 |
| AI托管 | 支持 |
| 直播相机 | 支持无线局域网直播推流到PC端，通过PC版本直播伴侣或OBS推流软件长时间稳定可靠直播；支持通过USB接口直连到PC，将音视频画面推送到PC端OBS或直播伴侣 |
| 手游直播 | 支持手机屏幕，各种手游通过无线局域网推流到直播机直播，支持手机直播机声音混流 |
| 场景 | 支持设置场景保存，方便下次开播时随时调用 |
| 屏幕录制 | 支持定向录制直播窗口视频 |
第3章 声音部分

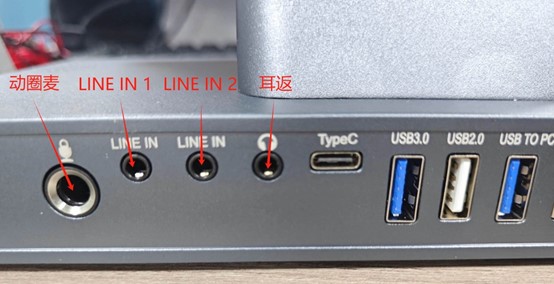

3.1 接口说明
| 接口名称 | 功能说明 |
|---|---|
| 动圈麦 | 支持接入6.5mm的有线麦克风，导播台对应打开【外置麦】开关，可调节音量。 |
| LINE IN 1 | 支持接入3.5mm的线性乐器伴奏输入，导播台对应打开乐器开关，可调节伴奏音量。同时兼容其它3.5mm接口的声音输入。 |
| LINE IN 2 | 支持接入3.5mm的领夹麦，导播台对应打开【领夹麦】开关，可调节音量。 |
| 耳返 | 支持有线耳机。无需设置，即插即用。支持监听动圈麦、LINE IN 1、LINE IN 2输出声音。 |
| TypeC | 支持接入TypeC设备，例如：声卡、领夹麦等。 |
| USB3.0 | 支持接入USB设备，例如：U盘、鼠标、键盘等。 |
| USB2.0 | 支持接入USB设备，例如：U盘、鼠标、键盘等。 |
| USB TO PC | 支持接入USB设备，例如：U盘、鼠标、键盘等。支持使用双头USB3.0数据线，开启导播台采集卡模式，支持同显、异显，实现直播画面采集。 |
| LAN | 网线接口，支持以太网网络。 |
| HDMI OUT | 支持HDMI画面输出。 |
| HDMI IN | 支持HDMI画面输入。 |
| DC | 充电接口，DC直流电，12V/5A。 |
3.2 声音设置

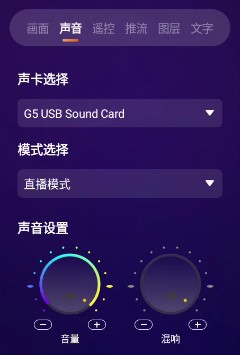

3.2.1 声卡选择
默认选中G5内置声卡G5 USB Sound Card，当接入外置声卡、USB领夹麦、TypeC领夹麦等，会自动弹出对应的设备选项，选中即可使用外接设备。
3.2.2 模式选择
- [平板模式]：直播机喇叭声音打开，麦克风声音关闭，不可调节麦克风音量。日常刷视频、听音乐等不使用麦克风的场景下使用。
- [直播模式]：直播机喇叭声音关闭，麦克风声音打开，可以调节麦克风音量。喇叭声音关闭，系防止直播机声音二次传到直播间形成回音，产生啸叫，在直播的场景下使用。
3.2.3 声音设置
- [音量]：喇叭外放音量，长按+号，音量增大，长按-号，音量减少。建议音量调至最大后，再调小一点点。
- [混响]：话筒声音加入混响效果，长按+号，效果增强，长按-号，效果减弱。
3.2.4 话筒设置
- [内置麦]：内置麦克风，打开即可使用。需要在直播模式下，先打开开关，才能调节音量。

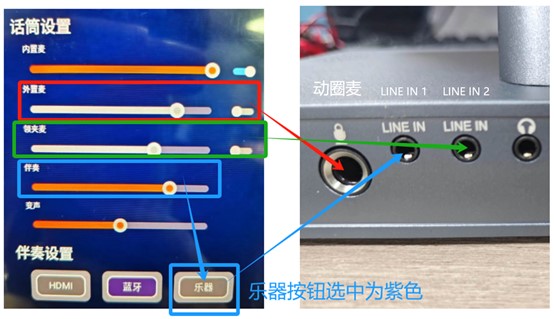

- [外置麦]：外置麦开关，对应动圈麦接入的设备，如图红色箭头部分所示。
- [领夹麦]：领夹麦开关，对应LINE IN 2接入的设备，如图绿色箭头部分所示。
- [伴奏]：伴奏音量，选中对应伴奏设置后调节。乐器伴奏使用LINE IN 1接口，接入对应的3.5mm音频输入线，如图蓝色箭头部分所示。
- [变声]：变声调节至中间为正常声音，向左边调节为男性声音，向右边调节为女性声音。
3.2.5 伴奏设置
- [HDMI]：支持HDMI声音输入，使用HDMI IN接口。机位支持HDMI输入画面显示。
- [蓝牙]：内置蓝牙，蓝牙设备名称：G5。可以使用手机连接，支持播放手机的音乐，当作伴奏使用。
- [乐器]：支持电吉他、电子琴等线性乐器输入，3.5mm音频输入线，使用LINE IN 1接口。支持与麦克风同时输出。
3.2.6 功能设置
- [消原声]：播放人声音乐时，开启该功能可以将人声消弱，充当伴奏。
- [降噪]：内置麦声音降噪开关，开启可消除一定的环境噪音，建议默认开启。
- [闪避]：在播放音乐或伴奏时，麦克风说话，音乐或伴奏会自动降低音量，人声优先。
- [音源拓展]：该功能主要将直播机的音量，如背景视频、音效等声音，传输到直播间。当直播间发现无直播机播放的声音时，通常需要检查该按钮是否已打开，建议默认开启。
- [抖音音源拓展]：抖音底噪的处理方式切换开关。请勿关闭，默认打开即可。
- [一键取消变声]：点击一下变声自动调节至中间，恢复正常声音。点按按钮无颜色变化。
3.3 声音测试
3.3.1 内置麦测试
使用内置麦时，测试内置麦声音是否正常。使用有线耳机，可以直接监听内置麦是否有声音。如果没有有线耳机，在直播模式下，音量旋钮调节最大音量，打开内置麦，调节音量最大。开启视频录制，对着直播机摄像头处录音10秒左右后停止录音，切换到平板模式，打开视频录制文件夹，播放刚才录制的视频，点击底部音量按钮放大音量，视频如果有声音，则内置麦声音正常。
3.3.2 圆孔麦测试
使用3.5mm和6.5mm接口的麦克风时，测试麦克风声音是否正常。测试步骤与内置麦声音测试相似，但要打开正确的声音开关，参考3.2.4话筒设置。
3.3.3 TypeC领夹麦测试
使用TypeC领夹麦时，测试领夹麦声音是否正常。声卡选择TypeC领夹麦声卡，模式切换直播模式，在使用TypeC领夹麦时，声音由领夹麦接管，内置麦、外置麦、领夹麦三个开关用不到，可以关闭。音量旋钮调节最大音量，开启视频录制，对着领夹麦录音10秒左右后停止录音，切换G5 USB Sound Card + 平板模式，打开视频录制文件夹，播放刚才录制的视频，点击底部音量按钮放大音量，视频如果有声音，则领夹麦声音正常。
