LCD101HDE 显示模组

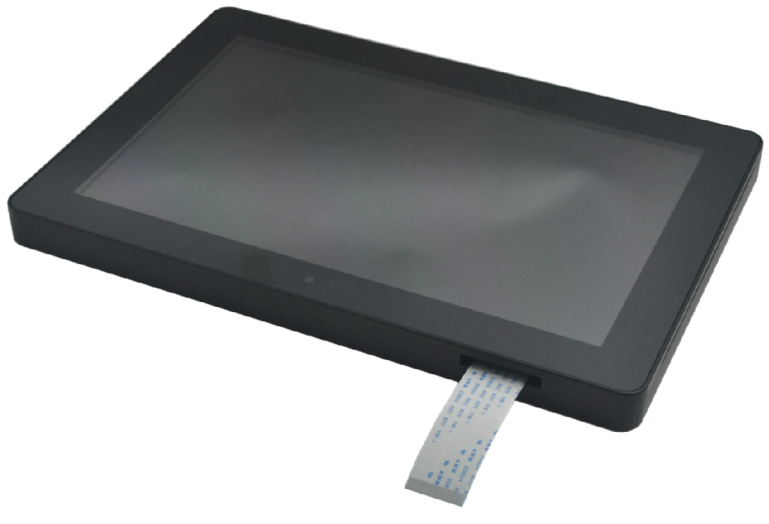

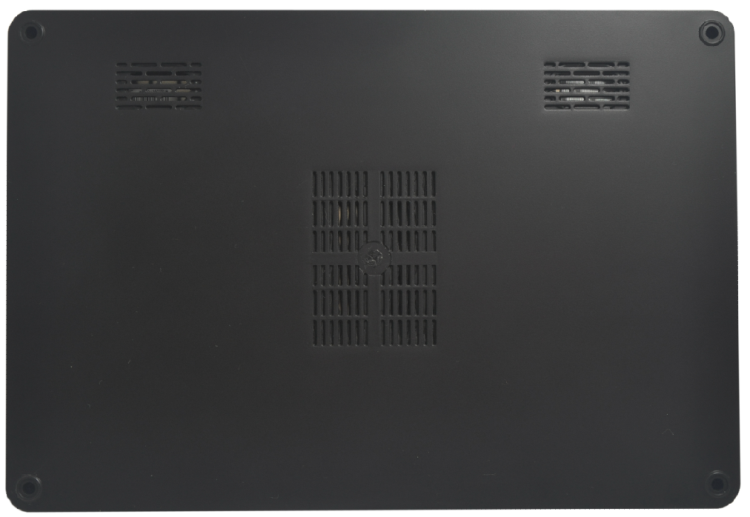

一、产品外观
二、产品简介
LCD101HDE液晶模组针对x3399开发平台，分辨率为2560x1600，即现在比较流行的高清2K屏。默认模组已经开了塑胶模，模组内部包含2K液晶屏，液晶屏控制板以及触摸屏，用户只需要通过一根30PIN的FPC排线接到x3399开发板的EDP接口即可正常使用了。
三、特性参数
| 项目 | 规格描述 |
|---|---|
| 外形尺寸 | 260mm177.8mm17.5mm |
| 液晶屏型号 | LTL101DL03-T01 |
| 触摸IC型号 | GT9271 |
| 分辨率 | 2560*1600 |
四、J5管脚定义
| 管脚编号 | 管脚名称 |
|---|---|
| 1 | GND |
| 2 | EDP_TX0N |
| 3 | EDP_TX0P |
| 4 | GND |
| 5 | EDP_TX1N |
| 6 | EDP_TX1P |
| 7 | GND |
| 8 | EDP_AUXN |
| 9 | EDP_AUXP |
| 10 | GND |
| 11 | EDP_TX2N |
| 12 | EDP_TX2P |
| 13 | GND |
| 14 | EDP_TX3N |
| 15 | EDP_TX3P |
| 16 | GND |
| 17 | 液晶屏PWM信号输入 |
| 18 | GND |
| 19 | 3.3V输入 |
| 20 | NC |
| 21 | NC |
| 22 | 液晶屏使能输入 |
| 23 | 触摸屏I2C_SCL |
| 24 | 触摸屏I2C_SDA |
| 25 | 触摸屏中断输出 |
| 26 | 触摸屏复位输入 |
| 27 | GND |
| 28 | 5V电源输入 |
| 29 | 5V电源输入 |
| 30 | 5V电源输入 |
