LCD040CTP 显示模组

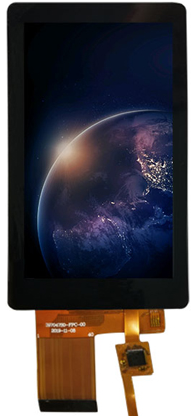

一、产品外观
二、产品简介
LCD040CTP液晶模组针对九鼎创展x3128/x30等开发平台，分辨率为480x800。模组内部包含液晶屏，液晶屏控制板以及触摸屏，用户只需要通过一根30PIN的FPC排线接到x3128/x30等开发板的MIPI接口即可正常使用了。
三、特性参数
| 项目 | 规格描述 |
|---|---|
| 外形尺寸 | 120mm61mm9mm |
| 液晶屏型号 | TXW397047S0 |
| 触摸IC型号 | GT911 |
| 分辨率 | 480*800 |
四、U42管脚定义
| 管脚编号 | 管脚名称 |
|---|---|
| 1 | VCC5V0_SYS，5V电源输入 |
| 2 | VCC5V0_SYS，5V电源输入 |
| 3 | VCC5V0_SYS，5V电源输入 |
| 4 | VCC3V3_S3，3.3V电源输入 |
| 5 | VCC3V3_S3，3.3V电源输入 |
| 6 | 触摸屏I2C_SCL |
| 7 | 触摸屏I2C_SDA |
| 8 | 触摸屏中断输出 |
| 9 | 触摸屏复位输入 |
| 10 | VCC3V3_SYS，3.3V电源输入，和4，5脚二选一，不用可悬空 |
| 11 | VCC3V3_SYS，3.3V电源输入，和4，5脚二选一，不用可悬空 |
| 12 | 液晶屏PWM信号输入 |
| 13 | LCD_RESET |
| 14 | NC |
| 15 | NC |
| 16 | GND |
| 17 | NC |
| 18 | NC |
| 19 | GND |
| 20 | NC |
| 21 | NC |
| 22 | GND |
| 23 | MIPI-CKN |
| 24 | MIPI-CKP |
| 25 | GND |
| 26 | MIPI-D1N |
| 27 | MIPI-D1P |
| 28 | GND |
| 29 | MIPI-D0N |
| 30 | MIPI-D0P |
