产品介绍
产品简介
Z3588CV1 是基于瑞芯微RK3588 的一款核心板，它由深圳市九鼎创展科技有限公司自主研发，生产并销售。RK3588 是瑞芯微推出的新一代旗舰级高端处理器，采用8nm 工艺设计，搭载四核A76+四核A55 的八核CPU 和Arm 高性能GPU，内置6T 算力的NPU。具备强大的视觉处理能力，可支持结构光、TOF 等多种快速人脸解锁方案；支持丰富的显示接口，高达8K 显示处理能力；有强大的扩展性，支持PCIE3.0、SATA3.0、双TypeC/USB3.1 等高速接口，可做AI 算力、图像数据处理等扩展。应用于ARMPC、高端平板电脑、边缘计算服务器、虚拟现实、NVR、8K 电视等方向。
核心板特性
- 最佳尺寸，保证引出全部GPIO 口的同时，尺寸仅50mm*62mm
- 使用RK 自身的RK806 PMU，在保证工作稳定可靠的同时，成本足够低廉
- 支持多种品牌，多种容量的emmc
- 使用双通道LPDDR4(X)设计，可支持2GB/4GB/8GB/16GB/32GB 容量
- 支持电源休眠唤醒
- 支持android12.0、linux、debain、ubuntu 等操作系统
- 支持双千兆有线以太网、SATA、PCIE、USB3.0 等高速总线
- 采用LGA封装形式，接触稳定可靠
- 产品稳定可靠，经过大量高低温，反复重启，安卓稳定性测试，安兔兔测试等可靠性实验，拷机7 天7 夜不死机

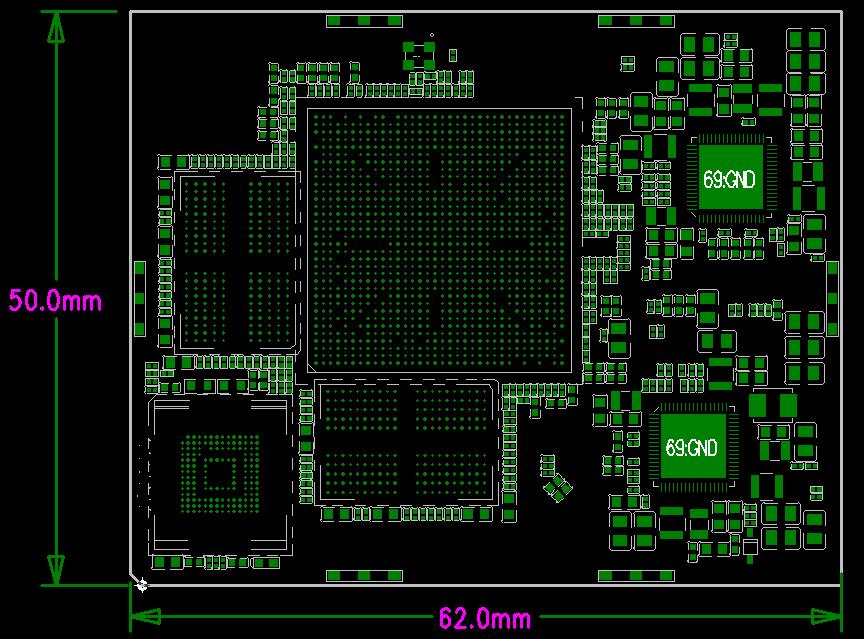

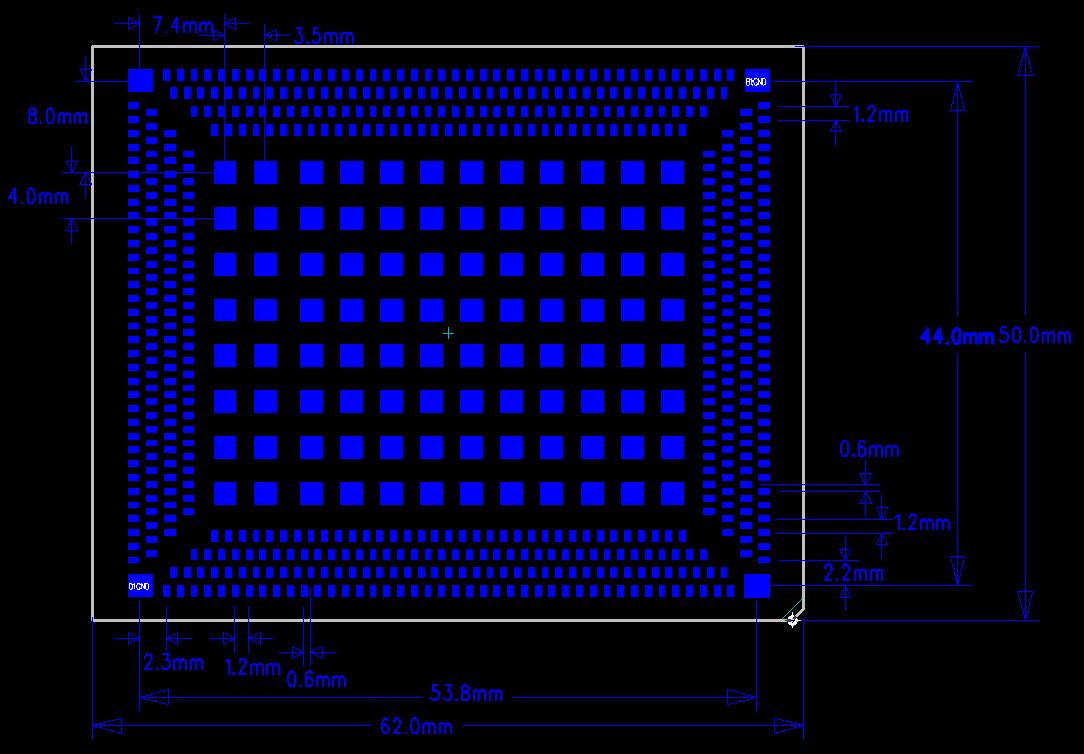

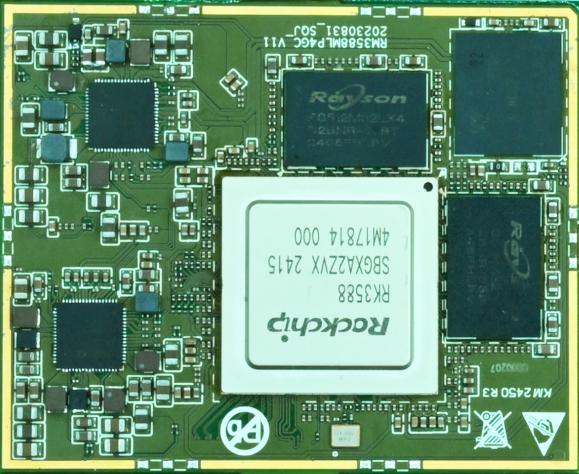

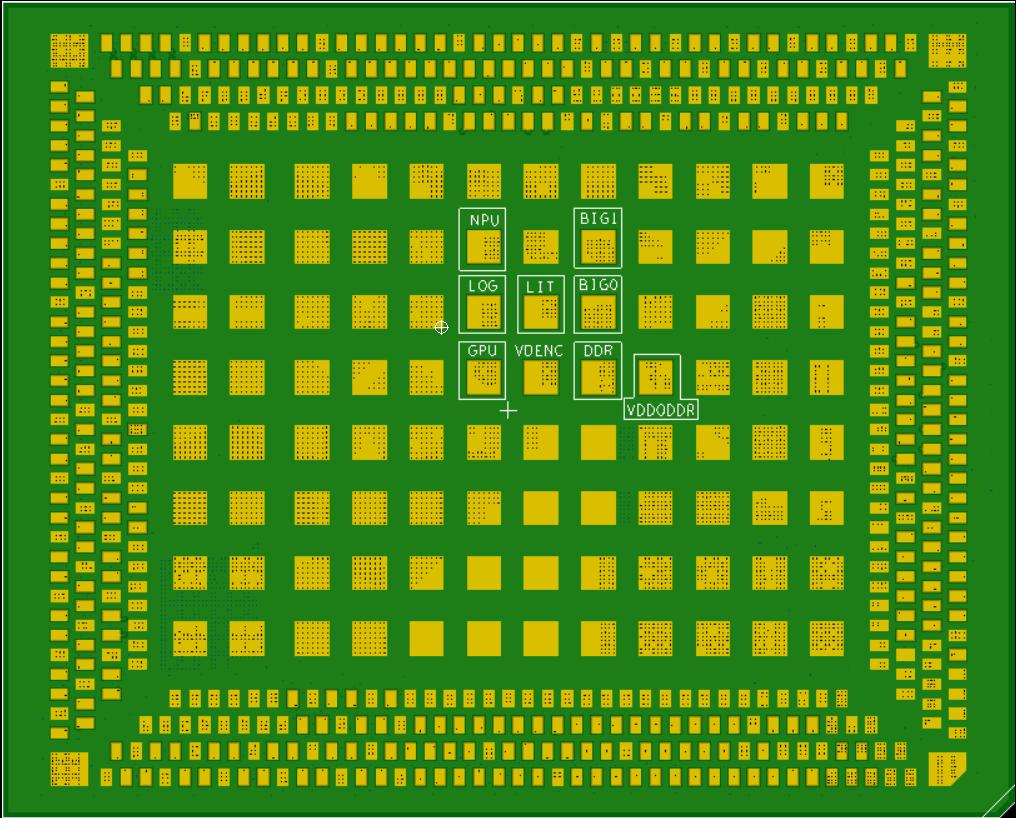

外观与结构
特性参数
系统配置
| CPU | RK3588 |
|---|---|
| 主频 | 四核A76+四核A55(2.4GHz) |
| 内存/存储器 | 4G&16G或 8G&32G可选 |
| 电源 IC | 使用RK806-2，支持动态调频等 |
接口参数
| LCD接口 | 同时支持 MIPI、EDP、HDMI接口输出；最 大支持 6路同显，4路异显 |
|---|---|
| Touch接口 | 电容触摸，可使用USB或I2C接口触摸 |
| 音频接口 | IIS/PCM/TDM接口 |
| SPDIF接口 | 2路 8通道光纤音频输出接口 |
| SD卡接口 | 2路 SDIO输出通道 |
| emmc接口 | 板载 emmc接口，管脚不另外引出 |
| 以太网接口 | 双千兆以太网接口 |
| USBHOST2.0接口 | 2路HOST2.0 |
| USBHOST3.0接口 | 2路USBOTG3.0/2.0/TypeC |
| UART接口 | 10路串口，支持带流控串口 |
| PWM接口 | 16路PWM输出 |
| IIC接口 | 9路 IIC输出 |
| SPI接口 | 5路 SPI输出 |
| ADC接口 | 8路ADC输出 |
| CAN接口 | 3路CAN输出 |
| Camera接口 | 6路CSI输入 |
| HDMI接口 | 2路HDMI2.1TX，1路HDMIRX2.0 |
| PCIE接口 | PCIe3.0(2x2,1x4,4x1) |
| SATA接口 | 2xSATA3.3/PCIe2.1 |
电气特性
| 4V输入电压 | 4V/5A(推荐使用 4V/8A输入) |
|---|---|
| 输出电压 | 3.3V/2A，1.8V/2A(可用于底板供电) |
| 工作温度 | 0~70度 |
| 储存温度 | -10~50度 |
结构参数
| 核心板尺寸 | 62mm50mm1.2mm |
|---|---|
| 引脚数量 | 660PIN |
| 板层 | 12层 |
| 翘曲度 | 小于 0.5% |
