引脚定义

扩展接口定义

核心板引脚定义1

核心板引脚定义1

引脚编号	信号	说明
1	VCC_SYS	核心板主电源输出，4.2V
2	CIF_PDN0	GPIO3_D7，普通GPIO口
3	PWM0	GPIO0_D2，复用PWM0
4	PWM1	GPIO0_D3，复用PWM1
5	PWM2	GPIO0_D4，复用PWM2
6	UART0_RTS	GPIO0_C1，复用UART0
7	UART0_RXD	GPIO2_D3，复用UART0
8	UART0_CTS	GPIO2_D5，复用UART0
9	UART0_TXD	GPIO2_D2，复用UART0
10	IR_RX	GPIO3_D2，复用红外接收口
11	SPDIF_TX	GPIO3_D3，复用光纤输出
12	TX_C-	HDMI差分对
13	TX_C+	HDMI差分对
14	TX_0-	HDMI差分对
15	TX_0+	HDMI差分对
16	TX_1-	HDMI差分对
17	TX_1+	HDMI差分对
18	TX_2-	HDMI差分对
19	TX_2+	HDMI差分对
20	VDAC_OUTP	数模转换输出
21	OTG_ID	OTG ID脚
22	OTG_DET	OTG检测脚
23	HOST_DP	HOST差分对
24	HOST_DM	HOST差分对
25	OTG_DP	OTG差分对
26	OTG_DM	OTG差分对
27	SDMMC_DET	SDMMC0引脚对
28	SDMMC_CMD	SDMMC0引脚对
29	SDMMC_D0	SDMMC0引脚对
30	SDMMC_D1	SDMMC0引脚对
31	SDMMC_D2	SDMMC0引脚对
32	SDMMC_D3	SDMMC0引脚对
33	SDMMC_CLK	SDMMC0引脚对
34	I2C3_SDA	GPIO0_A7，复用I2C3_SDA
35	I2C3_SCL	GPIO0_A6，复用I2C3_SCL
36	VCC_IO	3.3V DC-DC输出

核心板引脚定义2

核心板引脚定义2

引脚编号	信号	说明
37	VCC_IO	3.3V DC-DC输出
38	HDMI_HPD	GPIO0_B7，复用HDMI
39	HDMI_CEC	GPIO0_C4，复用HDMI1
40	UART1_TX	GPIO1_B1，复用UART1
41	UART1_RX	GPIO1_B2，复用UART1
42	UART1_RTS	GPIO1_B3，复用UART1
43	SPI_CLK	GPIO0_B1，复用SPI
44	SPI_CSn0	GPIO0_B6，复用SPI
45	SPI_TXD	GPIO0_B3，复用SPI
46	SPI_RXD	GPIO0_B5，复用SPI
47	SPI_CSn1	GPIO1_B4，复用SPI
48	SDMMC1_CLK	SDMMC1数据对
49	SDMMC1_D3	SDMMC1数据对
50	SDMMC1_D2	SDMMC1数据对
51	SDMMC1_D1	SDMMC1数据对
52	SDMMC1_D0	SDMMC1数据对
53	SDMMC_PWR	SDMMC1数据对
54	I2C1_SDA/SDMMC1_CMD	SDMMC1数据对，复用I2C1
55	I2C1_SCL	GPIO0_A2，复用I2C1
56	I2C0_SCL	GPIO0_A0，复用I2C0
57	I2C0_SDA	GPIO0_A1，复用I2C0
58	GSENSOR_INT	GPIO0_B4，复用I2S接口
59	TP_INT	GPIO1_B0，复用UART1
60	SPK_CTL	GPIO0_D6，普通GPIO
61	TP_RST	GPIO0_D1，利用UART2
62	HP_CTL	GPIO3_C4，普通GPIO
63	LCD_RST	GPIO0_D0，复用UART2
64	GPIO3_C7	GPIO3_C7，普通GPIO
65	GPIO1_C7	GPIO1_C7，普通GPIO
66	GPIO2_A2	GPIO2_A2，普通GPIO
67	GPIO1_A7	GPIO1_A7，普通GPIO
68	GPIO2_A0	GPIO2_A0，复用SPI
69	GPIO2_A1	GPIO2_A1，普通GPIO
70	GPIO0_C7	GPIO0_C7，普通GPIO
71	GPIO2_A6	GPIO2_A6，普通GPIO
72	GND	GND

核心板引脚定义3

核心板引脚定义3

引脚编号	信号	说明
73	GND	大地
74	GPIO2_A4	GPIO2_A4，普通GPIO
75	GPIO3_C6	GPIO3_C6，普通GPIO
76	GPIO2_A3	GPIO2_A3，普通GPIO
77	GPIO1_A3	GPIO1_A3，复用I2S
78	GPIO3_C5	GPIO3_C5，普通GPIO
79	CODEC_AOL	音频输出
80	CODEC_AOR	音频输出
81	MICBIAS	MIC偏置
82	MICIN-P	音频输入
83	MICIN-N	音频输入
84	HP_DET	耳机检测脚
85	LCD_D23	GPIO2_D1，复用LCD，MAC
86	LCD_D22	GPIO2_D0，复用LCD，MAC
87	LCD_D21	GPIO2_C7，复用LCD，MAC
88	LCD_D20	GPIO2_C6，复用LCD，MAC
89	I2C2_SCL_LCD_19	GPIO2_C5，复用LCD，MAC，I2C2
90	I2C2_SDA_LCD_18	GPIO2_C4，复用LCD，MAC，I2C2
91	LCD_D17	GPIO2_C3，复用LCD，MAC
92	LCD_D16	GPIO2_C2，复用LCD，MAC
93	LCD_D15	GPIO2_C1，复用LCD，MAC
94	LCD_D14	GPIO2_C0，复用LCD，MAC
95	LCD_D13	GPIO2_B7，复用LCD，MAC
96	LCD_D12	GPIO2_B6，复用LCD，MAC
97	LCD_D11	GPIO2_B5，复用LCD，MAC
98	LCD_D10	GPIO2_B4，复用LCD，MAC
99	LCD_D9	复用RGB，LVDS，MIPI口，不能作为独立的GPIO
100	LCD_D8	复用RGB，LVDS，MIPI口，不能作为独立的GPIO
101	LCD_D7	复用RGB，LVDS，MIPI口，不能作为独立的GPIO
102	LCD_D6	复用RGB，LVDS，MIPI口，不能作为独立的GPIO
103	LCD_D5	复用RGB，LVDS，MIPI口，不能作为独立的GPIO
104	LCD_D4	复用RGB，LVDS，MIPI口，不能作为独立的GPIO
105	LCD_D3	复用RGB，LVDS，MIPI口，不能作为独立的GPIO
106	LCD_D2	复用RGB，LVDS，MIPI口，不能作为独立的GPIO
107	LCD_D1	复用RGB，LVDS，MIPI口，不能作为独立的GPIO
108	LCD_D0	复用RGB，LVDS，MIPI口，不能作为独立的GPIO

核心板引脚定义4

核心板引脚定义4

引脚编号	信号	说明
109	GND	大地
110	GND	大地
111	LCD_HSYNC	GPIO2_B1，复用LCD
112	LCD_VSYNC	GPIO2_B2，复用LCD
113	LCD_CLK	GPIO2_B0，复用LCD
114	LCD_DEN	GPIO2_B3，复用LCD
115	VCC_RK816IN	核心板电源输入，4.8到5.5V
116	VCC_RK816IN	核心板电源输入，4.8到5.5V
117	VCC_RK816IN	核心板电源输入，4.8到5.5V
118	PWRON	PMU上电管脚，低电平有效
119	VCC_RTC	RTC供电管脚，3V输入
120	BAT_P	电池输入管脚
121	BAT_N	电池输入管脚
122	RTC_CLKOUT	32768Hz时钟输出
123	VCC28_CIF	PMU LDO1输出，电压可调
124	VCC18_CIF	PMU LDO2输出，电压可调
125	VCC_TP	PMU LDO6输出，电压可调
126	VCCA_CODEC	PMU LDO5输出，电压可调
127	RESET	CPU复位脚，低电平有效
128	ADCIN2	ADC输入管脚，3.3V基准源
129	ADCIN1	ADC输入管脚，3.3V基准源
130	ADCIN0	ADC输入管脚，3.3V基准源
131	CIF_CLKOUT	BT656/BT601摄像头数据对，无法当作普通GPIO使用
132	CIF_CLKIN	BT656/BT601摄像头数据对，无法当作普通GPIO使用
133	CIF_HREF	BT656/BT601摄像头数据对，无法当作普通GPIO使用
134	CIF_VSYNC	BT656/BT601摄像头数据对，无法当作普通GPIO使用
135	CIF_D7	BT656/BT601摄像头数据对，无法当作普通GPIO使用
136	CIF_D6	BT656/BT601摄像头数据对，无法当作普通GPIO使用
137	CIF_D5 /	BT656/BT601摄像头数据对，无法当作普通GPIO使用
138	CIF_D4	BT656/BT601摄像头数据对，无法当作普通GPIO使用
139	CIF_D3	BT656/BT601摄像头数据对，无法当作普通GPIO使用
140	CIF_D2	BT656/BT601摄像头数据对，无法当作普通GPIO使用
141	CIF_D1	BT656/BT601摄像头数据对，无法当作普通GPIO使用
142	CIF_D0	BT656/BT601摄像头数据对，无法当作普通GPIO使用
143	CIF_PDN1	GPIO3_D7，普通GPIO
144	VCC_SYS	核心板主电源输出

硬件接口

电源开关和插座

x3128bv2采用12V直流电源供电，图中黑色插座为12V直流电源输入插座。

调试串口

x3128预留一个串口UART2作为调试，以及2个普通串口分别为UART0和UART1。注意，默认使用UART2作为调试串口，需要配合串口小板将电平转化为RS232电平后使用。

HDMI接口

x3128开发板采用miniHDMI接口，配合miniHDMI的延长线，可以将音视频信号完美的呈现在支持HDMI2.0协议的监控终端，如电视机，显示器等。注意，由于RK3128为低成本方案的芯片，HDMI不能和液晶屏同时使用。

camera接口

该接口为通用的24PIN摄像头接口，支持OV全系列摄像头，省去camera转接板。针对不同型号的摄像头，只需按照摄像头的规格，调整一下输出电压就行了。

以太网接口

x3128支持千兆有线以太网接口，板载RTL8211E，用户可以通过有线以太网上网，体验极速网络。

耳机接口

将耳机接入该接口，可以实现耳机输出。当然也可以直接通过该接口送到功放输入，如家庭影院的音频输入口，实现将开发板的音源信号通过家庭影院展现出来。注意该接口需要接3线的耳机，如果耳机带MIC，输出的音频将会严重失真。

喇叭接口

开发板直接支持扬声器输出，将喇叭接到上图接口，可实现扬声器输出。

录音接口

开发板支持录音输入。耳麦已经直接载载到开发板上，无须通过外置的耳麦输入了。

TF卡槽

x3128引出一个外置TF卡，可以通过该通道存放一些数据文件。

独立按键

X3128除了复位和电源开关外，还有四个独立的按键，在原理图中，对应关系如下：

开关	功能
Recovery/K1	独立按键/recovery键
K2	独立按键
K3	独立按键
K4	独立按键

USB OTG接口

该接口用于程序烧写，同步等。它还能通过OTG线实现HOST的功能。

USB HOST接口

RK3128为了节省成本，仅自带1路USB HOST接口。x3128开发板通过HUB芯片扩展出了四路HOST接口，其中两路用于连接USB WIFI/蓝牙和PCIE接口，另两路通过标准的USB接口引出。

开机按钮

接上外部电源适配器后，开发板会自动开机。进入android系统后，轻触POWER键休眠，再次按POWER键实现唤醒。长按POWER键实现出现关机界面，按照屏幕提示关机。

复位按钮

在系统运行时，轻按RESET键开发板重启，实现硬复位的功能。

Recovery按钮

刷机时需要按下该键进入recovery模式。

LCD接口

x3128开发板默认留有一个30PIN的LCD接口，通过软排线将LCD数据信号连接到LCD控制板上，进而控制LCD。同时，这个30PIN接口含有一个PWM脚，用于控制LCD的背光，通过PWM实现多级背光亮度调节。VGA、 LVDS、MIPI接口都通过该接口实现。

后备电池

后备电池用于保证断电后RTC仍然能够工作，确保系统时间不丢失。

蜂鸣器

该蜂鸣器为有源蜂鸣器，有直流电时会鸣叫，通过三极管控制电源的导通与截止。

红外一体化接收头

这里采用HS0038B一体化接收头，它具有灵敏度高，使用方便等优点。利用它我们可以实现无线遥控，将x3128开发板作为一个高性能的四核机顶盒。

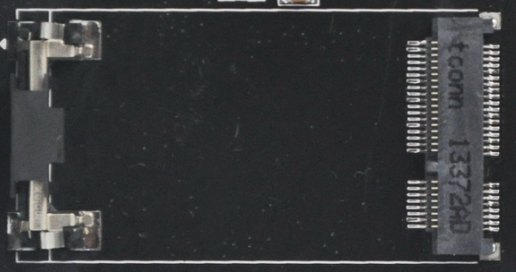

PCIE接口

在x3128开发板上已经板载有PCIE接口，安装3G/4G卡后可实现移动上网。
